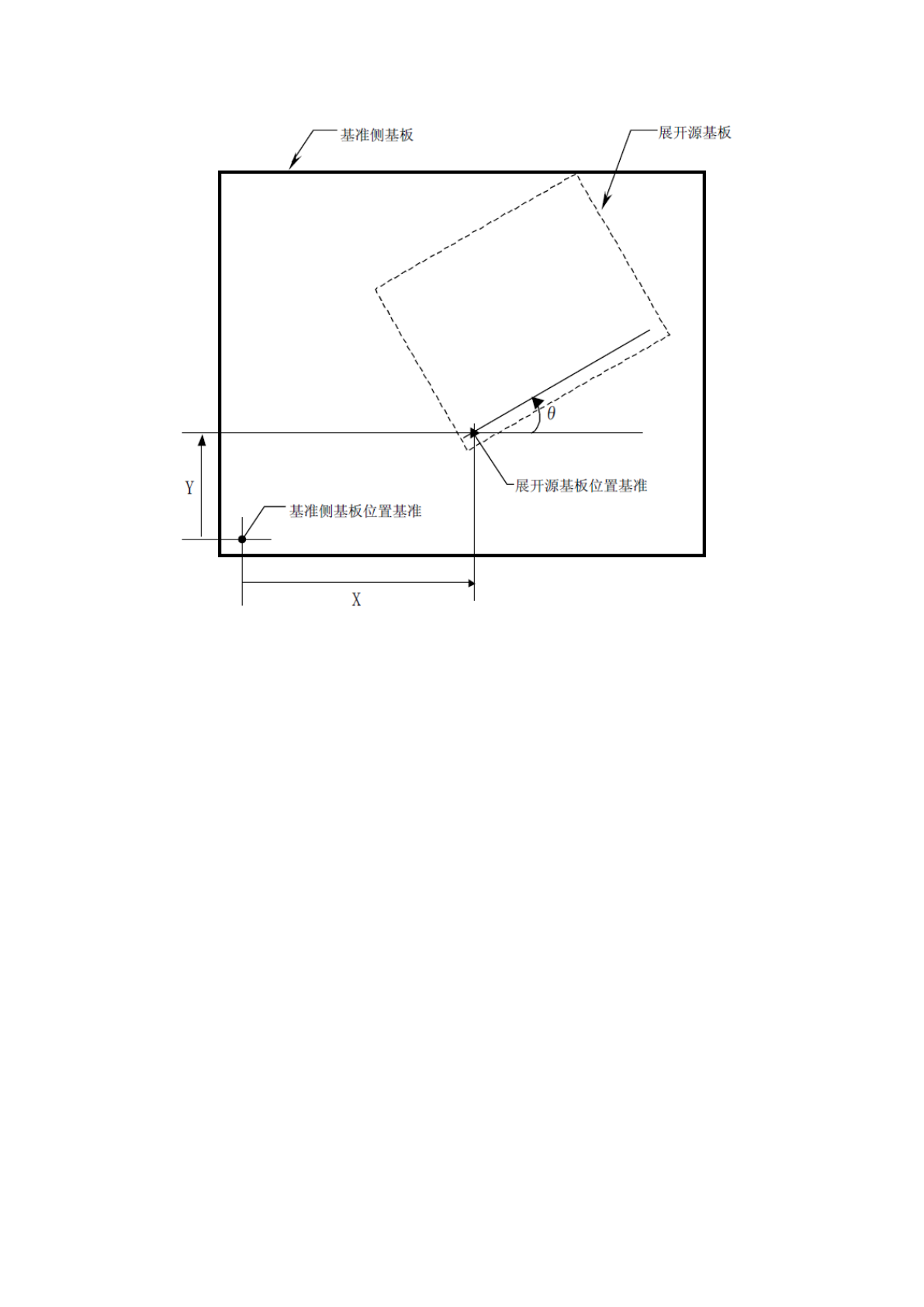

偏移量的定义如下图所示。
第 1 部 基本篇 第 4 章 制作生产程序
4-184
4-5-2 工具

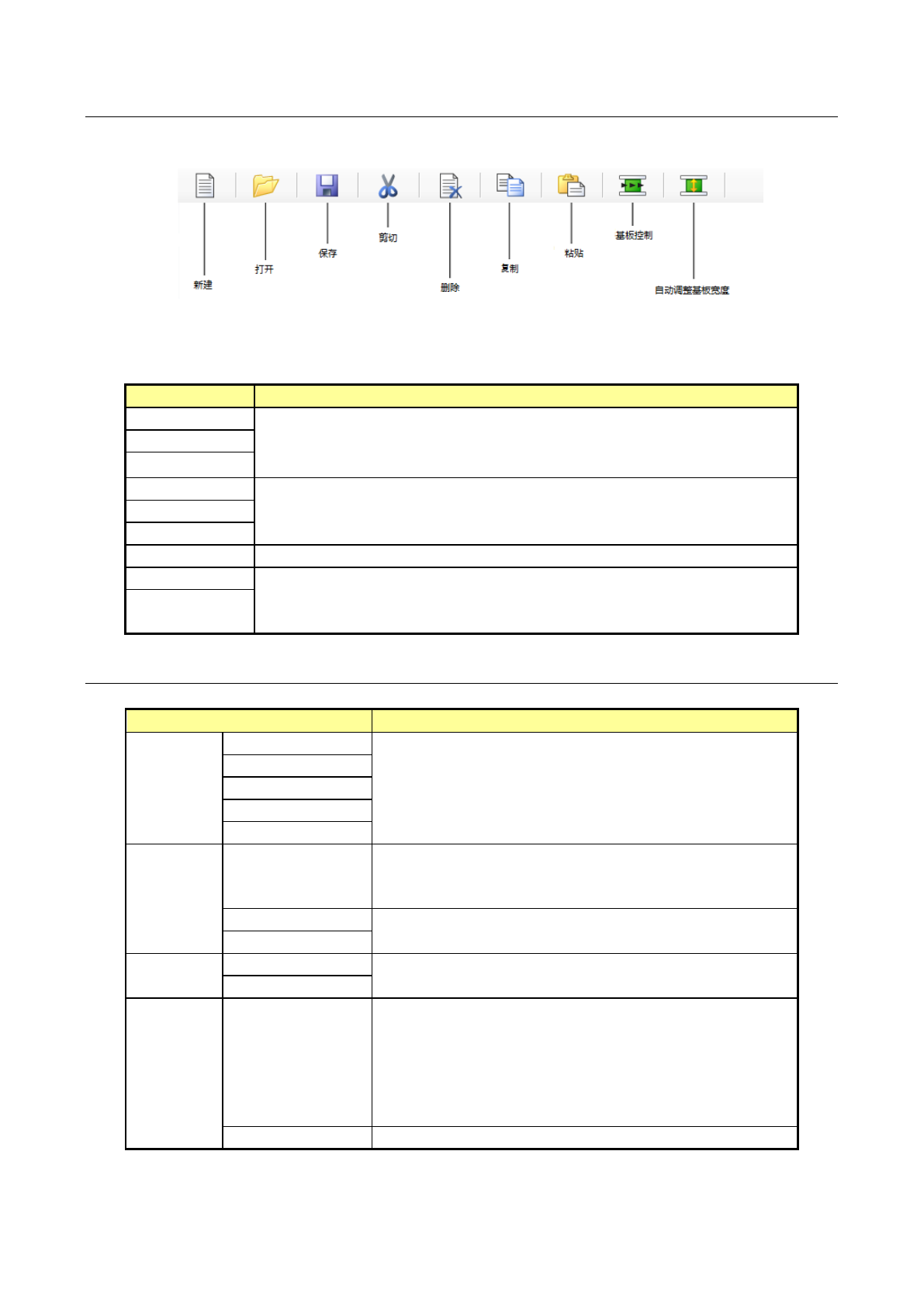

在编辑程序画面上部显示的工具栏内容，如下所示｡
各功能在不能使用的画面中，按钮会显示浅色。
项目
可否使用
新建
始终可使用。
打开
保存
剪切
仅当编辑菜单的相同命令可使用时，才能选择。 复制
粘贴
删除
在贴片数据列表画面、基准领域标记画面、区域坏板标记画面中可选择。
基板控制
始终可使用。
自动调整基板
宽度
4-5-2-1 剪切
画面
功能
基板数据
基本设置画面
不能使用。
尺寸设置画面
电路配置画面
扩展坏板标记画面
传送设置画面
贴片数据
列表画面
剪切选择的记录。
剪切的记录会被保存在内存缓冲区内，可通过「粘贴」、「 粘
贴矩阵」命令粘贴。
基准领域标记
不能使用。
区域坏板标记画面
元件数据
列表画面
不能使用。
表格画面
吸取数据
列表画面
剪切选择的记录。
同一元件中有 2 个以上的吸取数据，仅当焦点位于其中任
何一个时，才能使用。除此以外，菜单会显示浅色。
对于一个元件数据，在列表上必须有一个以上的吸取数据
。
剪切的记录会被保存在内存缓冲区内，可通过「粘贴」命
令粘贴。
表格画面
不能使用。
使用排序功能时，不能选择剪切命令。
第 1 部 基本篇 第 4 章 制作生产程序
4-185
4-5-2-2 删除
画面
功能
基板数据
基本设置画面
不能使用。
尺寸设置画面
仅当光标位于「基板外形」「电路外形尺寸」「 首电路位
置 」「 电路分割数」「电路间距」「 BOC 标记 No.1～3」、
「坏板标记位置」时，才能执行。
剪切上述数据时，无论光标位于 X ,Y, 任何一个，都能删除
X 和 Y 两者的数值。
如果由于删除使基板数据变为未完成状态，不能向「贴片
数据」「 元件数据」「 吸取数据」移动，则不删除数据，显
示基板数据完成。
电路配置画面
删除选择的记录。
删除的数据不能进行粘贴操作。(不保存在内存缓冲区里。)
扩展坏板标记画面
传送设置画面
仅当光标位于「
Ready In
信号延迟时间」「 传感器延迟
」
「IN」「IN-STOP」「 OUT-STOP」「 OUT」「停止位置补正
(第 1 次)」「停止位置补正(第 2 次)」「长尺寸基板分割位
置」「基板下限制」「 推进量」「推进量（陶瓷）」时，才能
执行。
删除后，数值将恢复为初始值。
贴片数据
列表画面
删除选择的记录。
删除的数据不能进行粘贴操作。(不保存在内存缓冲区里。)
要删除的数据仅为贴片数据时，带有连接的元件数据(如
果正在浏览其他元件数据
)
会被删除。
基准领域标记
仅当选择行模式时该标记组未使用时，可删除。
选择单元格时，会根据与焦点所在的单元格关联的坐标､
TI 数据的内容，进行删除。
不能进行任何粘贴操作。
区域坏板标记画面
元件数据
列表画面
仅当选择行模式时有不贴片的元件数据时，可删除。
表格画面
不能使用。
吸取数据
列表画面
同一元件中有
2
个以上的吸取数据，仅当焦点位于其中任
何一个时，才能使用。
除此以外，菜单会显示浅色。
对于一个元件数据，在列表上必须有一个以上的吸取数
据。
删除的数据不能进行粘贴操作。
(
不保存在内存缓冲区里。
)
表格画面
不能使用。
使用排序功能时，不能选择删除命令。
