第 2 部 功能详解篇 第 9 章 手动控制
9-47

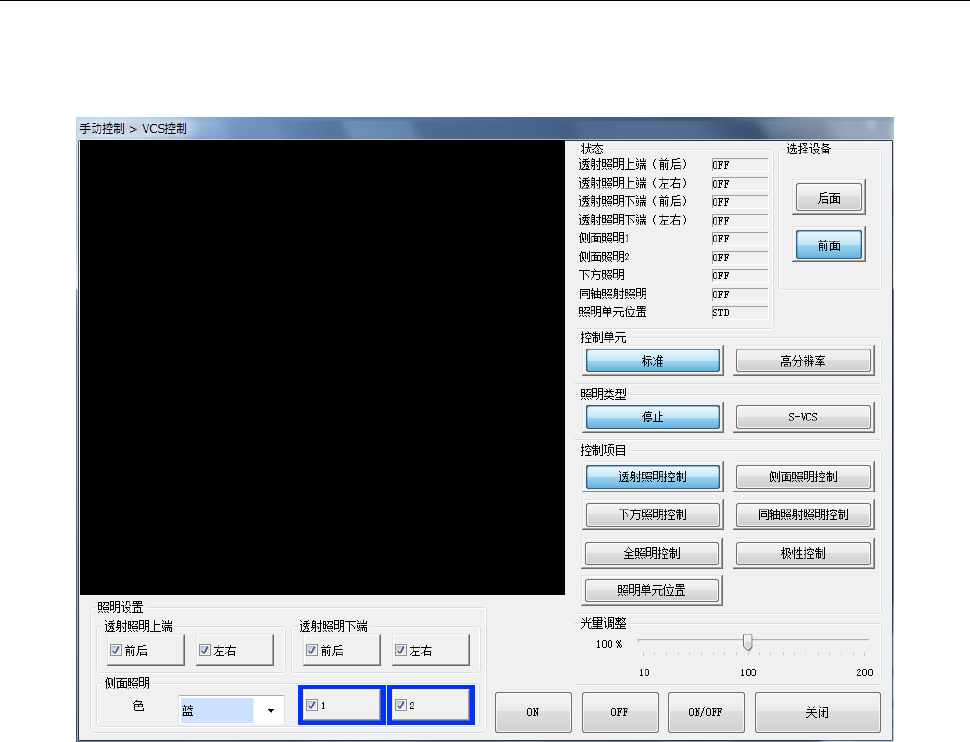

9-6-10 VCS 控制
选择菜单的[图像]－[VCS 控制]，即可显示 VCS 控制对话框。
用装置选择按钮，可切换到任意台架的单元控制。
(1) 状态
各单元的状态，在控制完成时显示。
(2) 控制单元
用单选按钮选择控制对象单元。
在 MS 参数中没有设定的单元不能选择。对机器设置[使用单元]里的设定，没有影响。
(3) 照明类型
用单选按钮选择照明类型。照明类型不同，控制的照明种类、光量不同。
第 2 部 功能详解篇 第 9 章 手动控制
9-48
(4) 控制项目
用单选按钮选择控制项目，用控制按钮进行控制。
各项照明控制，按[ON]，[OFF]，[ON/OFF]按钮进行控制。
1) 透射照明控制
控制透射照明的 ON/OFF。
2) 侧面照明控制
控制侧面照明的 ON/OFF。
3) 下方照明控制
控制下方照明的 ON/OFF。
4) 同轴照射照明控制
控制同轴照射照明的 ON/OFF。
5) 全照明控制
控制透射照明、侧面照明、下方照明、及同轴照射照明的 ON/OFF。
各项照明控制必须设定的项目
a) 光量调整
移动滑动条，设定光量。
b) 透射照明
用复选框设定对象。
c) 侧面照明
用复选框设定对象。
用单选按钮，选择照明颜色。
d) 下方照明控制
用复选框设定对象。
6) 极性控制
控制极性的正／反。
按[正]、[反]、[正/反]按钮进行控制。
7) 照明装置位置
把照明装置移动到「Standard」侧或「Option」侧。
按[STD]、[OPT]、[STD/OPT]按钮进行控制。
第 2 部 功能详解篇 第 9 章 手动控制
9-49
9-6-11 转印装置控制
选择菜单的[其他]－[转印装置控制]，即显示焊剂涂覆机单元（转印装置）控制画面。
仅安装有直线型转印装置选项、旋转型转印装置选项的机器才会显示此画面。
<直线型转印装置时>
(1) 装配高度
使用 HMS 测量空洞的 4 角高度，显示该测量的结果。
选择[测量]按钮进行控制。
(2) 状态
显示焊剂涂覆机状态及传感器检测的焊剂涂覆机打开到关闭、关闭到打开的时间。
选择[开]按钮、[关] 按钮、[开关]按钮进行控制。
