第 2 部 功能详解篇 第 12 章 选项组件
12-77
12-11-3-2-2 取得高负荷控制偏移量

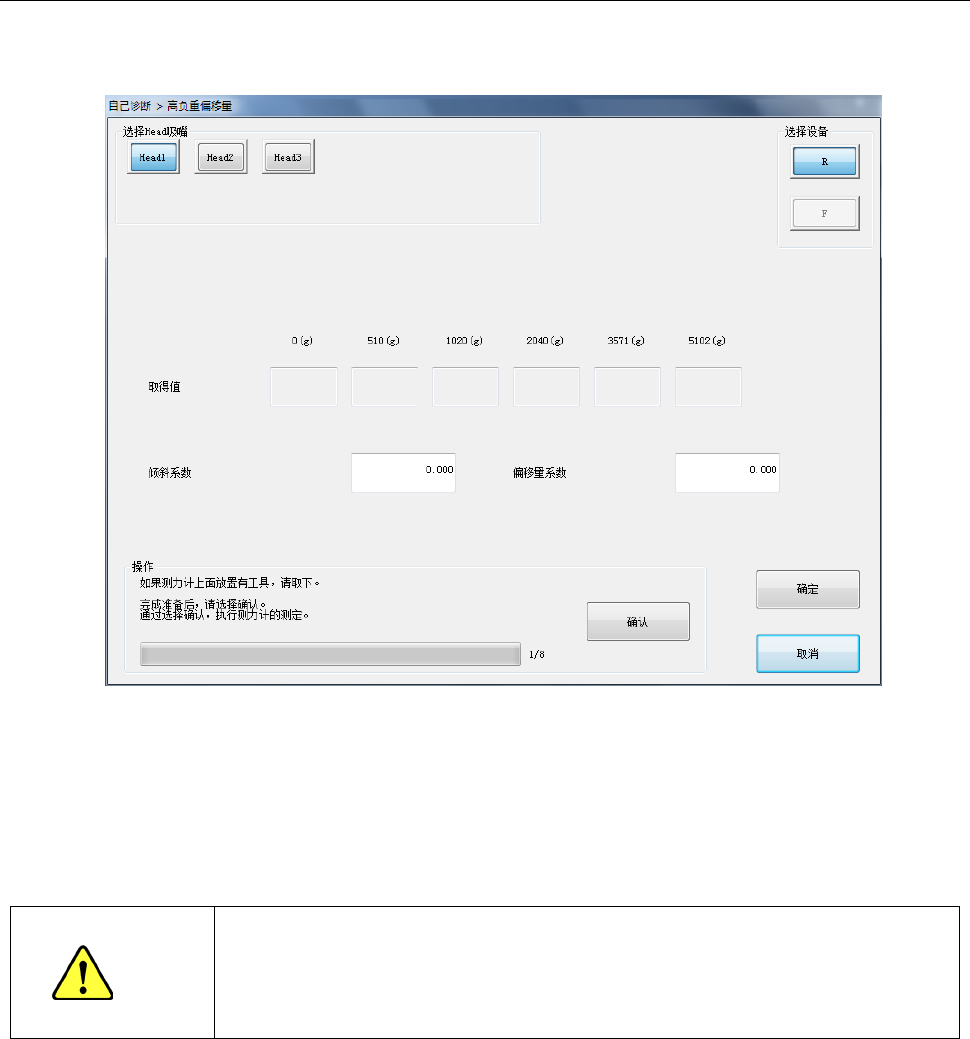

通过自己诊断功能的菜单选择[Head 偏移量]-[高负荷控制偏移量]，即显示取得高负荷控制偏移量
对话框。
取得高负荷控制偏移量前，请在机器设置中进行 ATC 吸嘴分配，使其变为高负荷吸嘴被分配到对
象 Head 侧 ATC 上的状态。
通过右上部的选择设备、以及画面左上部的按钮选择要取得高负荷控制偏移量的 Head 吸嘴。
选择 Head 吸嘴后，按下确认按钮，即开始取得高负荷控制偏移量。
注意
取得高负荷控制偏移量时，要使用测力器。
取得前，请确认测力器上没有夹具或异物等。
第 2 部 功能详解篇 第 12 章 选项组件
12-78
12-11-3-3 负荷吸嘴检查
ATC 吸嘴分配的吸嘴识别动作完成后，在测力器上，将吸嘴以一次压入 0.1mm 深、渐渐地全部压
入测定的推进量，看测定的负荷是否在阈值内，以此检查滑动状态。
但负荷检查对象，限 于 标准吸嘴 500～509 号吸嘴、及低负荷控制对象吸嘴 6*1、6*2、6*3 号吸嘴。
低负荷控制对象吸嘴，在负荷输入范围的负荷可否可全部校正，均自动进行模拟。
负荷吸嘴检查对象吸嘴·负荷检查阈值如下表所示。
No. 吸嘴编号 检查推进量 (mm) 检查阈值 (%)
1 500～505、509 1.5 理论值±50
2 506、507、508 1.5 理论值±40
3 6*1、6*2 3.9 理论值±40
4 6*3 4.0 理论值±40
第 2 部 功能详解篇 第 12 章 选项组件
12-79
12-11-4 操作选项
12-11-4-1 生产（动作）
在操作选项的[生产]－[动作]中设定[进行生产中的负荷吸嘴检查]为有效后，生产开始时，以 及 生
产中在经过指定时间（更新间隔）时，会对生产中使用的低负荷吸嘴的负荷数据进行重新取得(在基
板搬入时实施)。
这样，可配合固定吸嘴的状态进行使用负荷属性的负荷控制。
