第 2 部 功能详解篇 第 9 章 手动控制 9- 14 9-3-3- 7 控制项目：图像显示 显示所选 H ead 的激光传感器的 图像数据 。 选择 控制项目 的 [ 图像显示 ] 时，按 [ 执行 ] 按钮进行 控制 。
第 2 部 功能详解篇 第 9 章 手动控制
9-13

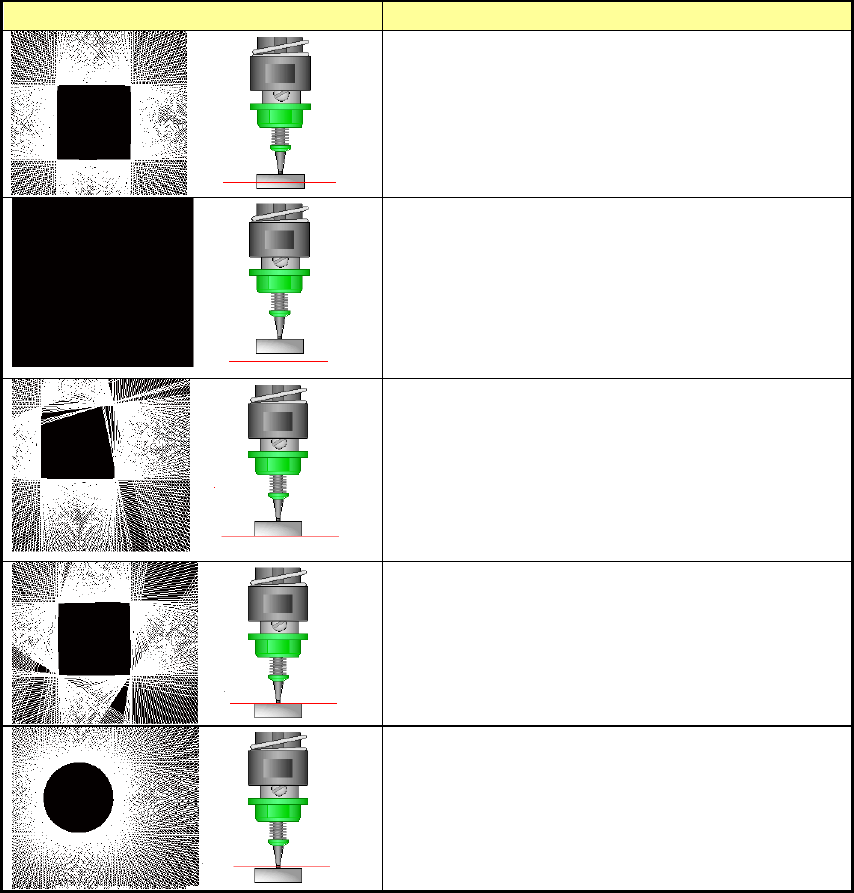

变幻线及激光高度
说 明
激光高度适当。取得的元件形状正确。
取得形状后，激光传感器返回 SWEEP
识别结果。
激光面上没有元件，因一个边缘数据也得不到，
无法描绘变幻线，画面呈黑色。
激光传感器 SWEEP 失败，返回信息为无元件错
误。
激光高度在元件下面附近时，不能全面遮盖激光
面，有些边缘数据没有取得，所以变幻线
形状变形，
激光传感器 SWEEP 识别失败，返回错误信息。
激光高度在元件上面和吸嘴边缘时，同上面情况
一样，有的地方激光面遮盖不全，出现 SWEEP
失败。
激光高度只达到吸嘴尖端而未达到元件时，变幻
线显示出吸嘴尖端的形状。
第 2 部 功能详解篇 第 9 章 手动控制
9-14

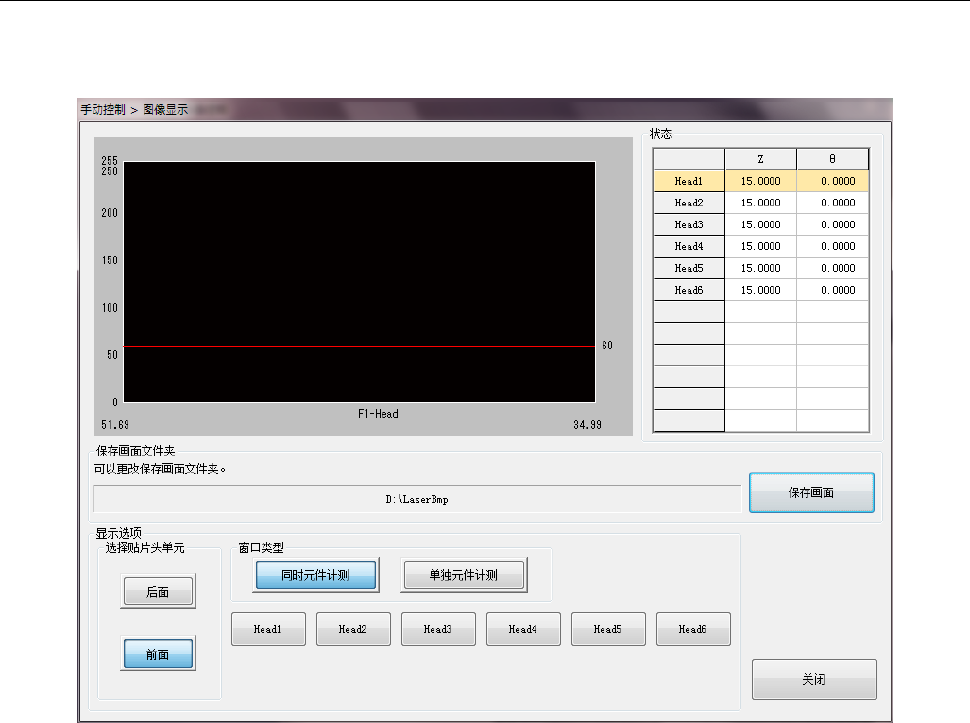

9-3-3-7 控制项目：图像显示
显示所选 Head 的激光传感器的图像数据。
选择控制项目的[图像显示]时，按[执行]按钮进行控制。
第 2 部 功能详解篇 第 9 章 手动控制
9-15
9-3-4 EPV 控制
选择菜单的[Head]－[EPV 控制]，即显示 EPV 控制画面。
(1) 选择控制 Head 吸嘴
用单选按钮选择要控制的对象 Head。
不会影响机器设置的“使用单元”中的设定。
(2) 控制项目
用单选按钮选择要控制的项目。
1)XY 轴移动
与 Head 的 XY 轴移动相同，输入移动目标的坐标，按下[执行]按钮后，被选择的控制整套单元
将
进行移动。
移动结束后，会更新显示当前坐标。
