第 1 部 基本篇 第 1 章 装置概要 1- 17 ●电动式供料器 用统一更换台车的各部分 名称 编带 卷筒安装在卷 筒架 ①上。 升高 E 台架 ② ，用定位销 ③ 定 位。 在准备位置上 换挂编带 时，把准 备连接器④ 插到 E TF 一侧的连 接器上。 在 RF 系列电动式 供料器的 卷筒被安装在电动 供料器用卷 筒安装台 (RF) 做。 贴片机运行中， 被切断的载带会滞留在垃 圾箱⑤ 内。 ① 卷筒架 ③ 定位销 ⑤ 垃圾箱 …
第 1 部 基本篇 第 1 章 装置概要
1-16

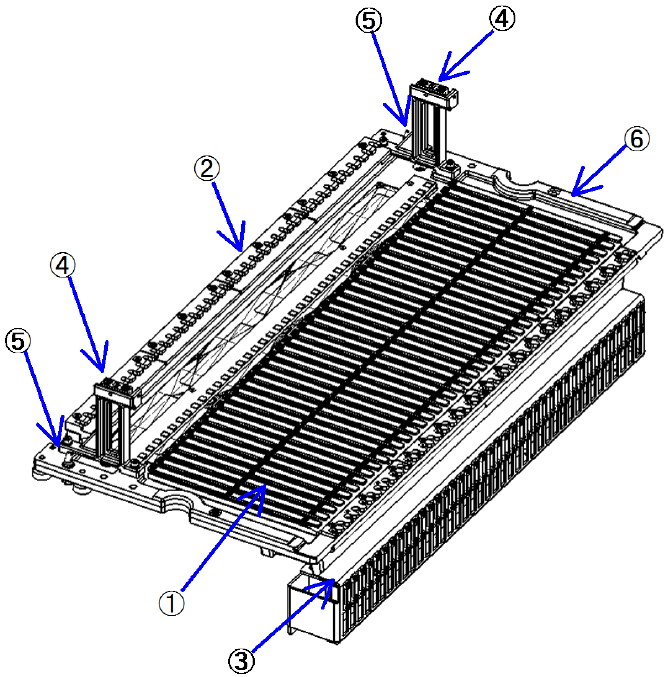

●电动式供料器用台架的各部分名称
把电动式供料器沿着导轨①插进去，顶住固定块②，定位。
安装电动式供料器 ETF 的位置，请参见位置标签③。
台架标记④，是用于校正台架位置及姿势的标记。
①
导轨
③
位置标签
⑤
定位销
②
固定块
④
台架标记
⑥
台架基座
第 1 部 基本篇 第 1 章 装置概要
1-17

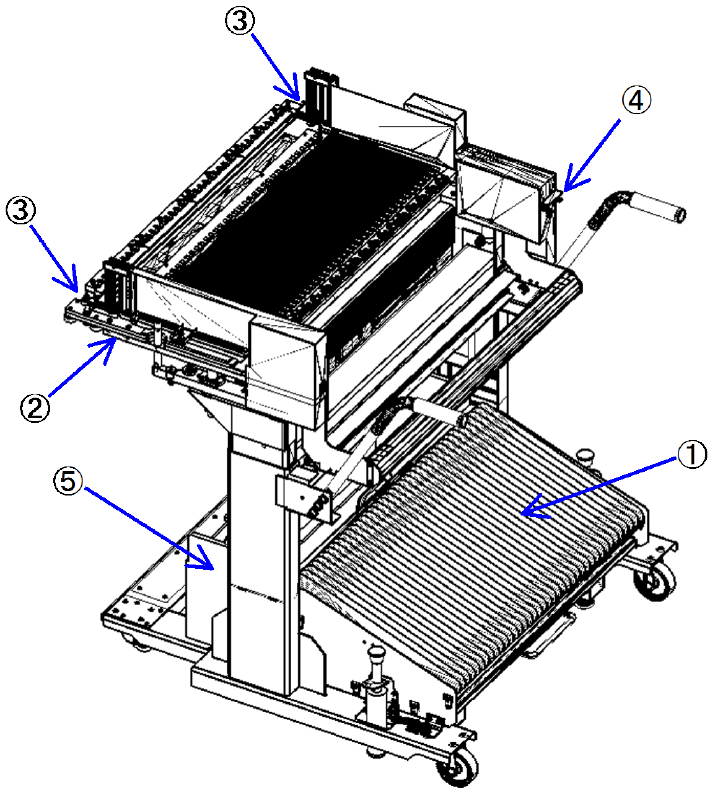

●电动式供料器用统一更换台车的各部分名称
编带卷筒安装在卷筒架①上。
升高 E 台架②，用定位销③定位。
在准备位置上换挂编带时，把准备连接器④插到 ETF 一侧的连接器上。
在 RF 系列电动式供料器的卷筒被安装在电动供料器用卷筒安装台(RF)做。
贴片机运行中，被切断的载带会滞留在垃圾箱⑤内。
①卷筒架
③定位销
⑤垃圾箱
②
E
台架
④准备连接器
第 1 部 基本篇 第 1 章 装置概要
1-18
1-2-3 Head 单元的构成
Head 由检查元件位置偏移、角度偏移的激光传感器，以及可上下驱动、旋转动作的 Z 滑动轴构成。
本机的构成如下。
机型名及 Head 的关系列表如下
Head 规格 SS ST RR
前侧 Head 6 吸嘴 Head 6 吸嘴 Head 6 吸嘴 Head(RX-6R 专用)
后侧 Head 6 吸嘴 Head 3 吸嘴 Head 6 吸嘴 Head(RX-6R 专用)
前侧 Head 6 吸嘴 Head SS，ST, RR
后侧 Head 6 吸嘴 Head SS, RR
①吸嘴外圈
④
Z
滑动轴
⑦
Head
上升汽缸
②
LNC120
传感器
⑤
θ
轴马达
⑧过滤器箱
③
Z
轴马达
⑥滚珠丝杠
⑨
EPV
②
①④
①④
③
⑥
⑦
⑤
⑧
⑨
②
