第 1 部 基本篇 第 4 章 制作生产程序 4- 302 ⑦ 元件 要素 编辑 ( 通用图像元件 ( 引脚、外形 )) 进行多个 元件要素组的追加、删 除、识别顺序的设置。也 可进行识别测试。在 元件要素 编辑 初始状态下，会 自动转移到元件要素 设置画面。 a) 要新追加 元件要素 组时，需按 [ 增加 ] 按 钮。对追加 元件 要素的类型、角 度进行设置，追 加 元 件要素 组。另外， 按下 详细设置按 钮时，会显示详细设置对 话…
第 1 部 基本篇 第 4 章 制作生产程序
4-301
b) 引脚、外形设置时
对元件一部分进行自动检测，校正倾斜。这时，要设置检出方法及检测角度。
检出方法
说明
外接中心
对元件从外侧进行扫描，自动检测出明亮部分的外接中心
引脚列中心
自动检测出引脚列的中心
引脚
2
列中心
自动检测出
2
个引脚列的各自中点，将该
2
处的中点的中央作为元件的中心
2
角
自动检测出
2
个角，将
2
个角的中点作为元件的中心
任意
1
点
用户直接指定元件的中心
任意
2
点
将用户指定的任意
2
点的中央作为元件的中心
⑥ 球区域设置(通用图像元件(球、land))
显示与元件外形相当的窗口光标。
对窗口示教，仅使同一直径的电极包含在窗口内部。
按追加按钮时，即显示与元件外形相当的窗口光标，进行区域设置。
按示教结束按钮时，即结束区域的追加。
必须要至少设置 1 个球区域。
第 1 部 基本篇 第 4 章 制作生产程序
4-302
⑦ 元件要素编辑(通用图像元件(引脚、外形))
进行多个元件要素组的追加、删除、识别顺序的设置。也可进行识别测试。在元件要素编辑
初始状态下，会自动转移到元件要素设置画面。
a) 要新追加元件要素组时，需按[增加]按钮。对追加元件要素的类型、角度进行设置，追加元

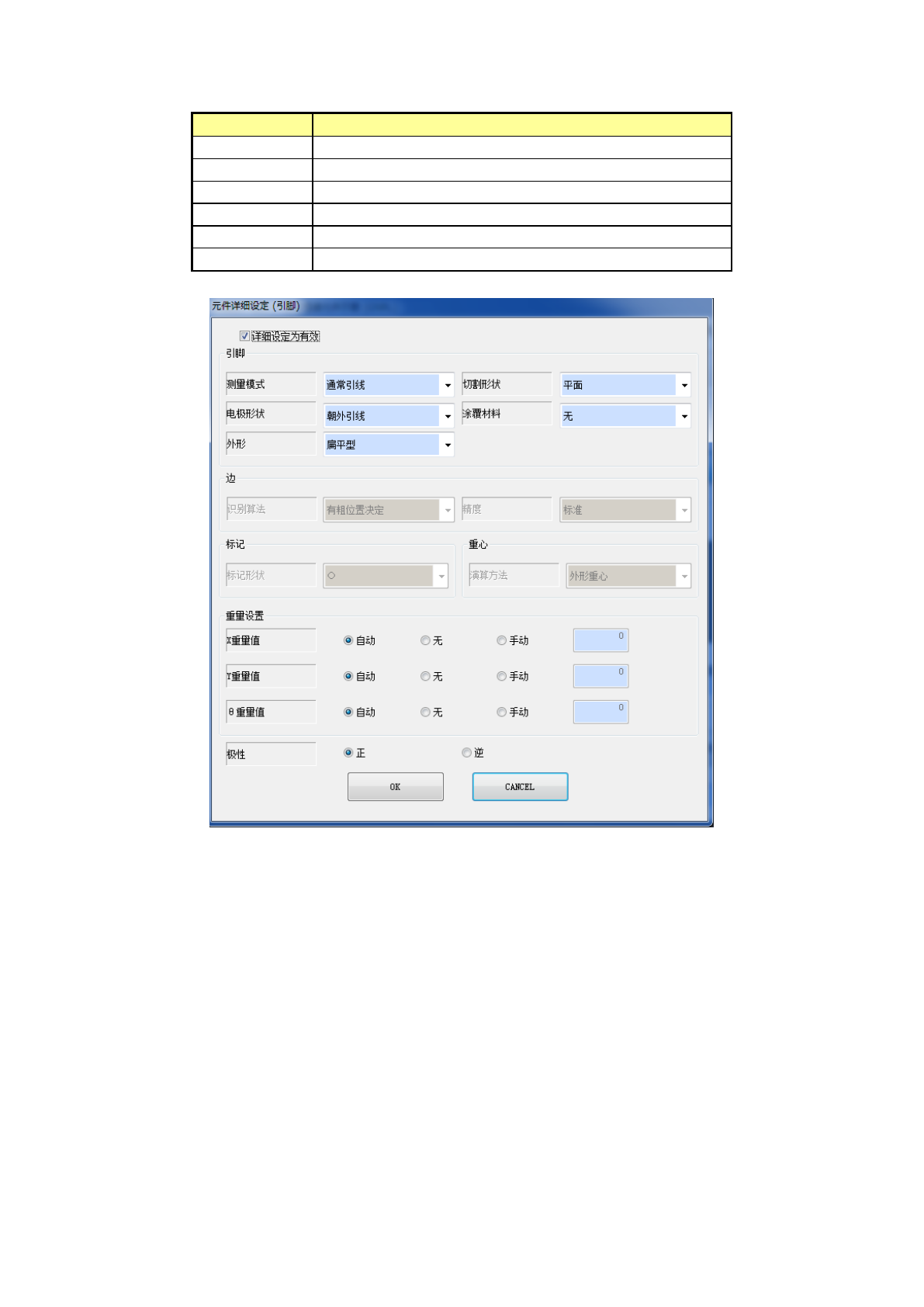

件要素组。另外，按下详细设置按钮时，会显示详细设置对话框，可进行更加细致的设置。
b) 要删除已有的元件要素组时，选择要删除的元件要素组，按[删除]按钮。
c) 要测试按当前的元件要素组设置中是否可行识别时，按[识别测试]按钮。
d) 要变更元件要素组的识别顺序时，需勾选“手动指定元件要素的识别顺序”。
e) 要变更识别顺序时，选择要变更的元件要素组，按“按照识别顺序移动”的上下按钮。
元件要素组的位置会上下移动。
f) 结束所有元件要素组编辑后，请按下[示教结束]按钮。
第 1 部 基本篇 第 4 章 制作生产程序
4-303
元件类型
说明
引脚
制作由引脚构成的元件要素组数据
边
制作由边构成的元件要素组数据
角
制作由角构成的元件要素组数据
标记
制作由标记构成的元件要素组数据
重心
制作由用于决定粗位置的重心构成的元件要素组数据
用户定义
制作由用于方向检查的图像数据构成的元件要素组
