第 2 部功能详解篇第 12 章选项组件 12 - 13 12 - 2 电动台架用多托盘支架设置在后侧台架，为主机 Head 可直接吸取的单托盘型。 ( 仅可安装在后侧台架 ) 托盘尺寸小时，可设置多个托盘，作为多个托盘支架使用。全份型半份型纵向 65mm ～ 32 0mm 65mm ～ 15 5mm 横向 65mm ～ 259.5m m 65mm ～ 259.5m m 厚度 5mm ～ 11mm （从托盘…

第 2 部功能详解篇第 12 章选项组件

12-12

12-1-3 电动式管式供料器（SF* EB）

（1）安装步骤

1) 把连在「管式供料器①（亦称杆式送料器，下同）」底部的「滑动轨道②」插进「导轨③」之间。

2) 一边推「插拔用把手④」，一边使其滑动，顶住「固定块⑤」进行安装。

在顶住的位置上将「解锁把⑥」向上提，固定供料器。

※如果为统一更换台车(RF)安装电动台架 EF 用供料器，请为统一更换台车(RF)安装「RF-ETF 附件」。

·返回原点过程中，请注意不要上下扳动解锁把。

·将生产中必需的供料器安装到生产程序所指定的位置后，在剩余的供料器

之间所有未安装供料器的位置上，要安装上不使用的 8mm

带式供料器等，

以保证没有手或手指伸入的间隙，确保安全。

注意

⑤

锁紧

解除

⑥

①

②

③

④

第 2 部功能详解篇第 12 章选项组件

12-13

12-2 电动台架用多托盘支架

设置在后侧台架，为主机 Head 可直接吸取的单托盘型。(仅可安装在后侧台架)

托盘尺寸小时，可设置多个托盘，作为多个托盘支架使用。

全份型半份型

纵向 65mm ～ 320mm 65mm ～ 155mm

横向 65mm ～ 259.5mm 65mm ～ 259.5mm

厚度 5mm ～ 11mm（从托盘底面到 IC 表面）

占有位置数 20 10

* 在后侧供料器台架最多可安装数量，全份型为 2 个，半份型为 4 个。

* 只有支持統一更换台车 EF。它不对应统一更换台车 RF。

RX-6 可使用的托盘架为 Rev.A 以后的。

・全份尺寸

・半份尺寸

如在 XY 轴或 Head 正在动作时进行更换，托盘支架可能会接触到动作部位，伤

及人身或损坏装置。

XY 轴和 Head 正在动作时，请绝对不要更换托盘支架。

此外，请务必打开安全盖(安全罩)后，在台架上升的状态下进行更换。

将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器之间所

有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以保证没有

手或手指伸入的间隙，确保安全。

注意

① 侧面板

② 托盘固定把

③ 滑轨

④ 导销

③

①

②

④

①

②

③

④

第 2 部功能详解篇第 12 章选项组件

12-14

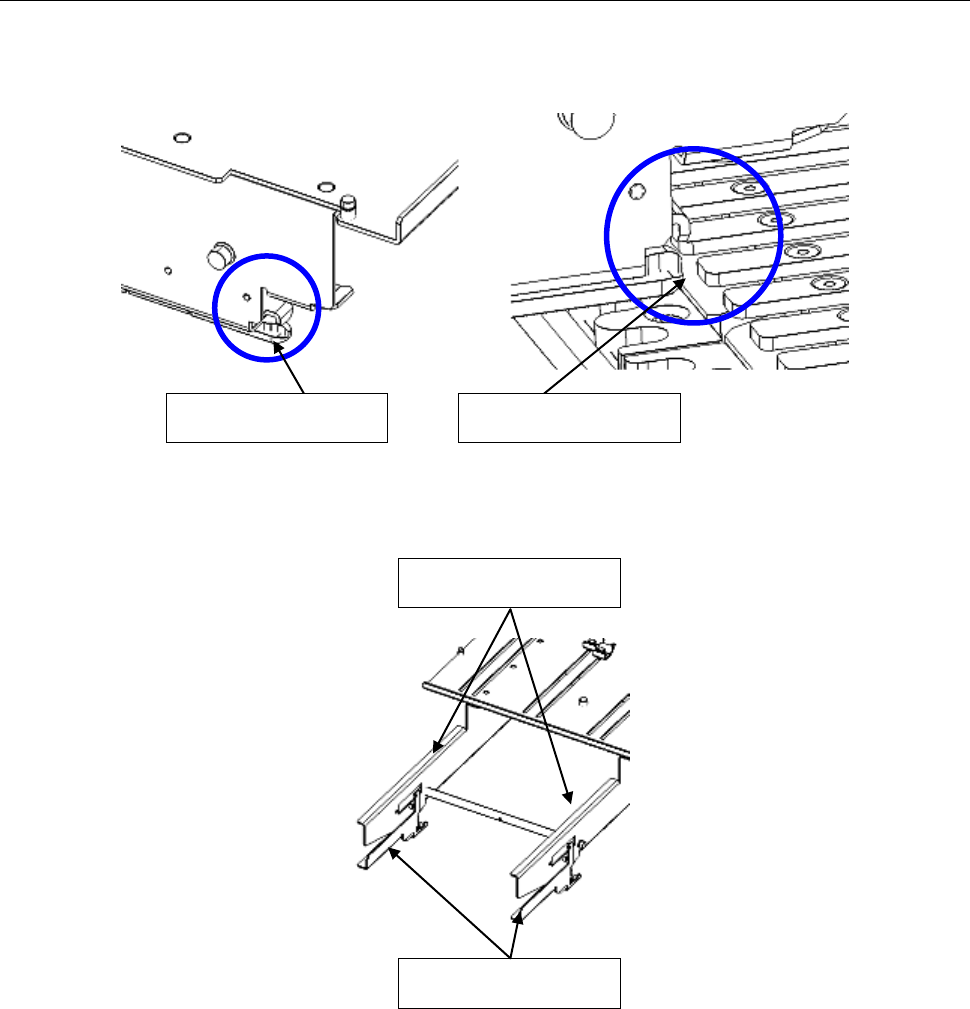

12-2-1 托盘支架交换方法

＜电动台架用的多托盘架更换＞

1）把滑轨前端处插入后侧台架的导轨槽。

2）把托盘架插到中间，握住侧面板及锁架，打开锁架。

滑轨前端导轨

侧面板

锁架
