第 2 部 功能详解篇 第 6 章 通用图像元件 6-7 (7) 扩展设置 输入各元件要素 扩展设 置。 ● 中央重 量 （定中 心权重） 设置 X 、 Y 、 θ 的重量（权重 ） 。 此处重量 （权重） ， 是指为元 件定位设 置该元件 要素组的权重参 数。 减少元件精度低 的部分的 元件要素组的权 重参数，可使元件定位结 果稳定。 可设置 1 ～ 100 的数值。 ●重试阈值 设置重试 阈值的 ON/OFF 。对比度不好时 ，有时…
第 2 部 功能详解篇 第 6 章 通用图像元件
6-6

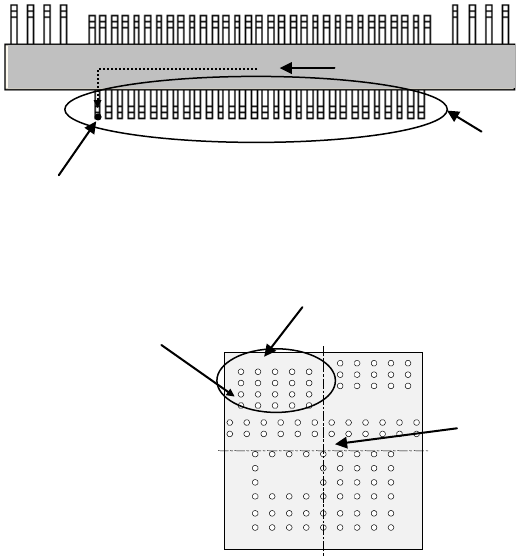

例 1)
多引脚元件
例 2)
复合阵列元件
(3)
版面检查（配置检查）
设定相对于引脚间距或球间距的中心偏差的容许范围。
(4)
元件尺寸（元件外形尺寸）
当为引脚元件时，通过输入尺寸，正确显示元件查看器(参见 6-3 章)。
●元件外形： 显示「元件数据」中输入的值。
●模板尺寸： 输入模板的尺寸。
●模板尺寸偏移量：通过输入模板的尺寸与模板的偏移量，可更加准确地显示引脚元件。
该功能是仅对于元件查看器的输入项目，若用户不输入，则显示元件外形尺寸。
(5)
点、
1D
、
2D
●点 ：在元件要素组仅存在一个元件要素时选择。
●1D ：象引脚元件一样，当元件要素呈 1 列排列时选择此项。
●2D ：BGA 元件等，当元件要素呈纵横方向排列时选择此项。
(6)
列、行
选择了 1D 或 2D 时，输入引脚或球的个数和间距。
Bottom View
元件要素组
+
首元件要素的配置位置(θ=0°)
首元件要素的配置位置
元件识别中心位置
元件要素组
元件识别中心位置
第 2 部 功能详解篇 第 6 章 通用图像元件
6-7
(7)
扩展设置
输入各元件要素扩展设置。
●中央重量（定中心权重）
设置 X、Y、θ 的重量（权重）。
此处重量（权重），是指为元件定位设置该元件要素组的权重参数。减少元件精度低的部分的
元件要素组的权重参数，可使元件定位结果稳定。
可设置 1～100 的数值。
●重试阈值
设置重试阈值的 ON/OFF。对比度不好时，有时可改善识别错误。
●阈值偏差
与外形识别的明暗校正相同，可设置阈值偏差。使用自动计算出的阈值识别不稳定时，可使
用此项。
●指定识别顺序
指定识别顺序能稳定识别时，可设置定义顺序。在通常情况下请维持自动。
◇自动：不指定识别顺序。
◇定义顺序：按定义顺序识别。
●运算
设置边、角、引脚等的运算（算法）。对于边和角等外形元件，使用标准运算追加了粗定位处理，
比以往提高了对位置偏移及异形元件的对应力。设置，也可选择以往的算法。
其他的元件要素是将来的扩展用参数。
◇标准：使用标准算法。
◇过去算法：使用与以往相同的算法。
●参数 1、参数 2
是为将来的扩展用参数使用，目前不使用。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-8
(8)
遗漏元件
在元件要素组内有遗漏(欠缺)时，按距离首元件要素近的顺序来设定遗漏信息。
对于 1 列或 1 行，最多可设定 4 个遗漏信息。
(9)
元件要素
输入元件要素信息。
・选择了球或平面（Land）时的画面 ・选择了外部引脚或内部引脚时的画面
●类型
选择元件要素的类型。
显示列表根据“点、1D、2D”的指定而变化。
◇外部引脚： 鸥翼形引脚(QFP等)。
◇内部引脚： J形引脚(QFJ等)。
◇标记： 因为是标记等，没有电极，所以不用检查。
◇边： 因元件要素形状不规则，只有用边才能取得时。
◇角： 因元件要素形状不规则，只有用角才能取得时。
有关设定方法请参见下页。
●参考位置（基准位置）
可指定首元件要素的基准位置。
推荐对引脚元件指定“背面的中心(引脚前端的中央)”，对球元件指定“元件要素的中心(球的
中央)”。
●极性
指定元件要素的明亮度。如元件要素比背景亮时，请选择“明亮”。
●偏移量
需要比元件要素组的“首元件要素的配置”更偏离时指定此项。
●元件尺寸（元件要素尺寸）
输入元件要素的纵、横尺寸。
