第 2 部 功能详解篇 第 8 章 机器设置 8- 43 (2) 设定方法 1) 转印位置 < 直线型 转印装置 时 > 由于助焊剂板的 高度（ Z ）比 OCC 的 焦点高度低 9mm ，要使用标 准 设备附带的厚 度 9mm 的「 模具板 」 进行示教（示教 空洞对角线的 2 点 ）。 ①将模具板的基 准孔插进φ 6mm 销，将对 侧的沟槽插进φ 4mm 销，将模具板安装 到助焊剂单元上 。 ②将 使用 的空洞的面向上 …
第 2 部 功能详解篇 第 8 章 机器设置
8-42
8-3-4-5 转印装置安装位置

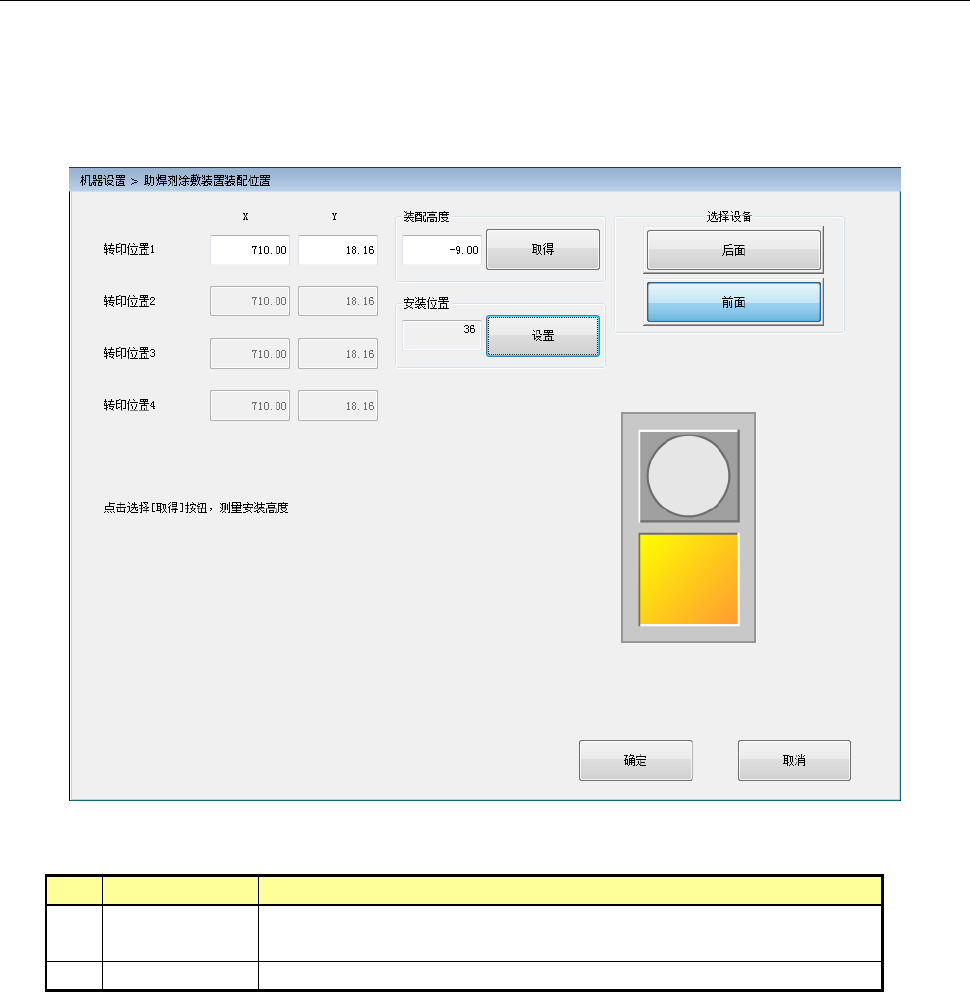

选择转印装置安装位置，即显示以下画面。
设定直线型转印装置、旋转型转印装置的安装位置。设定各转印装置的各沟槽的转印位置，以及安装高度。
详情请参见「12 章 选项组件」-「12-13-8 机器设置」。
(1) 设定项目
No. 设定项目 设定内容
1 转印位置
将助焊剂板的各沟槽中心位置、旋转型转印装置的转印位置中心作
为转印位置(X,Y)进行设定。
2 装配高度 设定助焊剂板的装配高度、旋转型转印装置的装配高度。
第 2 部 功能详解篇 第 8 章 机器设置
8-43
(2) 设定方法
1) 转印位置
<直线型转印装置时>
由于助焊剂板的高度（Z）比 OCC 的焦点高度低 9mm，要使用标准设备附带的厚度 9mm 的「模具板」
进行示教（示教空洞对角线的 2 点 ）。
①将模具板的基准孔插进φ6mm 销，将对侧的沟槽插进φ4mm 销，将模具板安装到助焊剂单元上。
②将使用的空洞的面向上，将助焊剂板的基准孔插进模具板的销，装配妥当。
<旋转型转印装置时>
请用 OCC 对转印位置中心进行示教。
2) 装配高度
<直线型转印装置时>
按下装配高度的「自动取得」按钮，自动取得使用 508 吸嘴的装配高度。
自动取得时，请确认模具板已拆下。
①按下装配高度的「自动取得」按钮，即显示以下提示信息，选择「是」后，可进入取得装配高度
的步骤。
②请通过示教，调整测量位置。
③测量位置的调整后，按下「执行」按钮，即开始测量。
④测量完成后，会显示以下提示信息，选择「是」，Head 上安装的吸嘴会自动卸下，装配高度的取
得即完成。
※测量位置位于助焊剂板以下的○位置。用 508 吸嘴顶住此位置。
助焊剂板
模具板
模具板销
φ6mm 销
φ4mm 销
测量位置
第 2 部 功能详解篇 第 8 章 机器设置
8-44
<旋转型转印装置时>
按下装配高度的「自动取得」按钮，即可用 HMS 自动取得装配高度。
①按下装配高度的「自动取得」按钮，HMS 即移动到测定值。
②请进行示教调整测量位置。
③调整测量位置后，按下「执行」按钮，开始测定。
④测定完成后，即可完成装配高度的取得。
※测量位置是托盘的外围 3 ㎜的沟槽。
3) 安装位置
按下[位置设置]按钮，设定直线型转印装置(台架型)、旋转型转印装置单元的安装位置。
＜输入范围及初始值＞
下限 上限 初始值
直线型转印装置
(台架型)
前侧台架 3 34 34
后侧台架 7 38 38
旋转型转印装置
前侧台架 3 35 35
后侧台架 6 38 38
