第 2 部 功能详解篇 第 12 章 选项组件
12-1
第
12
章
选项组件的使用
12-1 供料器类
有关使用方法请参见各供料器的『使用说明书』、供料器附带的『简易使用说明书』。
本章对安装到主机上的方法进行说明。
12-1-1 EF 系列电动式供料器

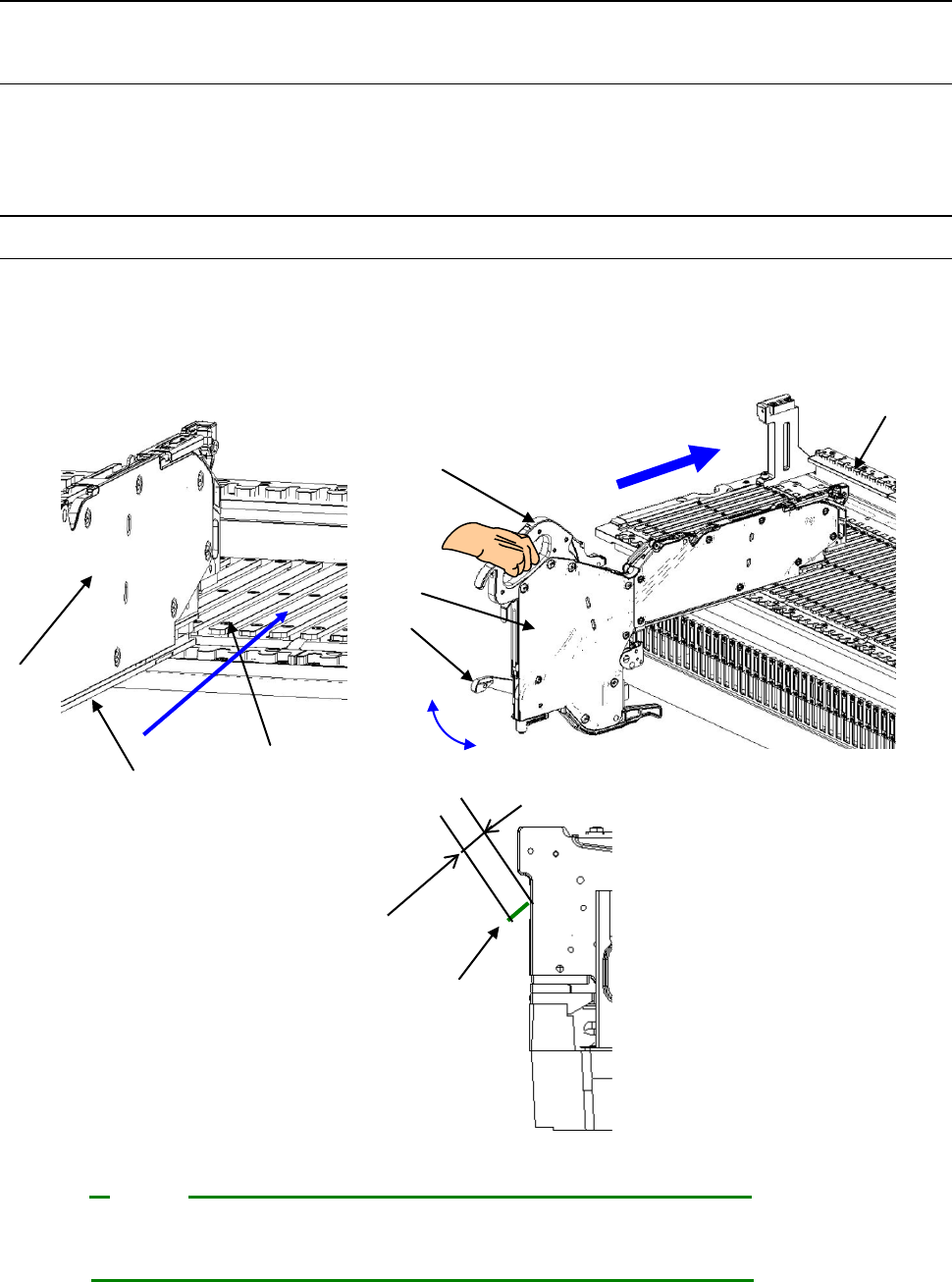

12-1-1-1 安装步骤
1) 把连在「ETF①」底部的「滑动轨道②」插进「导轨③」之间。
2) 滑动「ETF①」，顶住「固定块④」。顶到头后从「手把⑤」放开手，把「解锁把⑥」提上去，
固定好供料器。
在插入 ETF 之前，请检查传送带的突出量，从编带出口应不超过 3mm。
超过 3mm 时，请沿着 ETF，把编带切断。
①
②
③
固定
解除
①
④
⑥
⑤
传送带
3mm 以下
注意
第 2 部 功能详解篇 第 12 章 选项组件
12-2

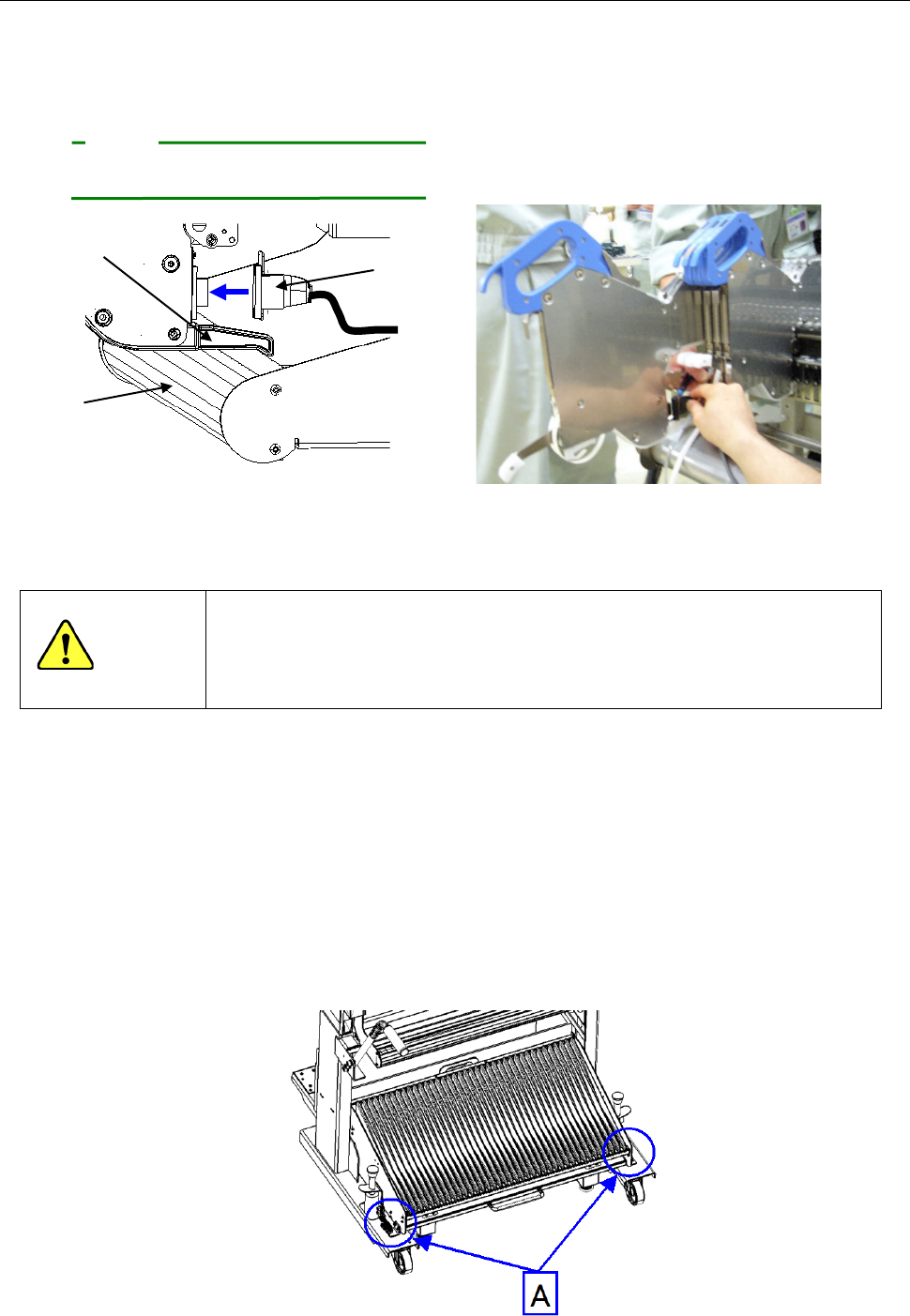

12-1-1-2 准备工作步骤
ETF 可在生产中插拔。另外，除 EF08HD 以外的 ETF 可在供料器台车上换挂编带。
1) 把「解锁把⑥」按下去，拔出ETF。径直拔出时，在ETF下部的「底部导块⑦」凸出部分顶到
「编带导轨⑧」的位置，就是准备位置。
2) 把「准备插头⑨」插进ETF侧的连接器上，换挂编带。
准备插头要从 ETF 的右侧插进去。
换挂 EF08HD 的编带时，必须要「ETF 卷筒（带卷）安装台」（选购项）。使用「ETF 卷筒（带卷）安装
台」换挂 EF08HD 的编带的作业方法，请参见『EF08HD 使用说明书』。
注意
· ETF 返回原点过程中，请注意不要上下扳动解锁把。
·将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器
之间所有未安装供料器的位置上，要安装上不使用的 8mm
带式供料器等，
以保证没有手或手指伸入的间隙，确保安全。
※安装大型卷筒时的注意点
将大型卷筒安装到卷筒支架时，若编带导轨和卷筒支架相接触而无法安装卷筒时，请先临时取下卷筒支
架后再安装。
1）为固定台架规格时
拉出卷筒支架。
2）为交换台车规格时
解除 A 部分的锁定，拉出卷轴卷筒支架。
⑨
⑦
⑧
注意
第 2 部 功能详解篇 第 12 章 选项组件
12-3

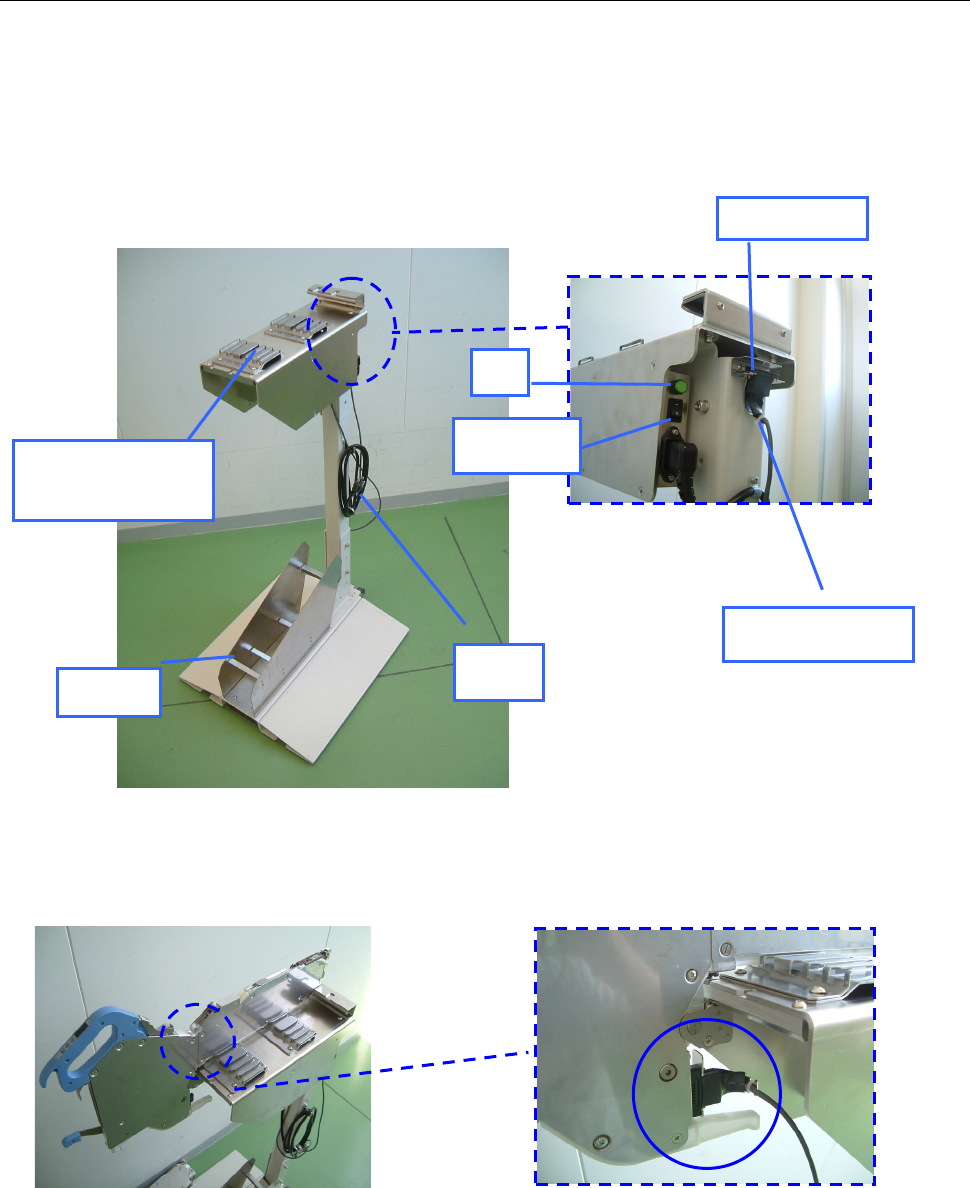

12-1-1-3 使用电动式供料器用带卷安装台(EF)安装料带的步骤
1) 请插上插头进行供电。
2) 请打开电源开关。确认灯已点亮。
3) 请将 ETF 安装到 ETF 工作基座上。
4) 请从 ETF 电源钩取下外部准备用连接器插头，插到 ETF 的插口上。
5) 请将卷筒放置到卷筒架上，将料带安装到 ETF 上。
（向 ETF 安装料带的方法，请参见 ETF 使用说明书。）
ETF 安装部位内侧
放大图
ETF 用料带安装台整体图
将 ETF 安装到 ETF 用安装台的图 插头连接放大图
ETF 电源钩
灯
卷筒架
ETF 工作基座
（ETF 安装部位）
电源开关
插头
外部准备用插口
