第 1 部 基本篇 第 2 章 生产
2-38
2-8-2-1 设置共同项目
(1) 生产计划数量
输入计划生产数量。最初显示上一次生产时的计划数量。
双通道时，为前后通道合计的生产计划数量，前后通道生产的基板数量的合计达到计划数量后，
生产即结束。
新设定时显示「1」。生产计划数量输入「0」时表明计划量为「无限」。
(2) 生产基板数量
显示已实际生产的基板数量。生产开始时，实际生产数量会被重新设置为0。
(但是继续生产时不会重新设置)
双通道时，会显示前后通道合计的生产数量。
通常，实际生产数量初始状态为(0)，若勾选操作选项的[生产(显示)]选项卡上的「累计基板生产
数量」时，则显示上一次生产时的实际数量。
在该状态下开始生产时，将从上一次的实际生产数量开始累计计算，持续执行生产直至达到预定
的生产数量为止。
生产中断、结束时，会显示已生产的实际数量。
清除生产管理信息后，可使实际生产数量从初始状态开始生产。
(3) 生产数量演算
显示是否累计计算基板的生产数量。
通过对操作选项[生产（显示）]选项卡的[倒计基板生产数量]、[累计基板生产数量]进行设置，决
定这里的值。
◆通常：生产开始时，基板生产数量会被重新设置为 0。（继续生产时除外）
◆累计：生产开始时，基板生产数量将从上一次实际生产数量开始计算。
◆倒计：不是基板的实际生产数量，而是此后需要生产的数量。
(4) 顺序
指定是以输入顺序贴片，还是以优化顺序贴片。
未在编辑程序中执行过优化的数据，不能选择优化顺序。
初始设置为输入顺序，但已制作的生产程序首次在生产画面上显示时，如果已经实行了优化，则
优化方式就成为初始设置。
◆输入顺序：按贴片数据中输入的顺序进行生产。通常会使生产节拍降低。
要进行检查时，请选择此项。
◆优化顺序：按优化顺序进行生产。通常情况下请执行此生产模式。
(5) 贴片模式
运行各生产模式的贴片时，有 2 种贴片模式可供选择。
No
贴片模式
内容
1
同时
使用前侧
Head
、后侧
Head
同时进行贴片操作。
如果 Head 发生干扰时，则按照顺序进行贴片。
(使用双通道生产时，无法使用此项)
2
交互
使用前侧
Head
、后侧
Head
交叉进行贴片操作。
第 1 部 基本篇 第 2 章 生产
2-39
(6) 执行模式
运行各生产模式时，有2种运行模式可供选择。
No.
运行模式
内容
1
连续
连续生产基板，直至生产结束，或在暂停时按下
<STOP>
开
关中断生产。
2
单步
在以下各个移动位置时暂停。
暂停位置
1 移动到元件吸取位置后
2 移动到贴片位置后
3 移动到坏板标记位置后
4 移动到区域基准领域位置后
5 移动到元件废弃位置后
6 其他 XY 移动结束后等
要继续进行生产时，按
<START>
开关。
连续生产时按一次<STOP>开关，即进入暂停状态。
(7) 贴片偏移量
当某批次发生特有的偏移（开基准孔工序等的误差造成的偏移）时，如果在本项中输入 XY 的偏移
值，则输入值将成为基板整体的偏移值。
◆未使用 BOC 标记时：作为基板整体的贴片偏移值。
按照输入值，所有的贴片点将被校正偏移。
◆使用 BOC 标记时 ：作为寻找 BOC 标记的位置偏移。
即使输入偏移值，贴片结果也不会变化。
因变更基板的批次等，BOC 标记的绝对位置出现偏移，BOC 标记超出摄像
头窗口外时，请输入该偏移值，以使 BOC 标记在摄像头窗口的中央。
(8) 暂停
发生元件用尽或错误时，显示是否暂停生产。
第 1 部 基本篇 第 2 章 生产
2-40

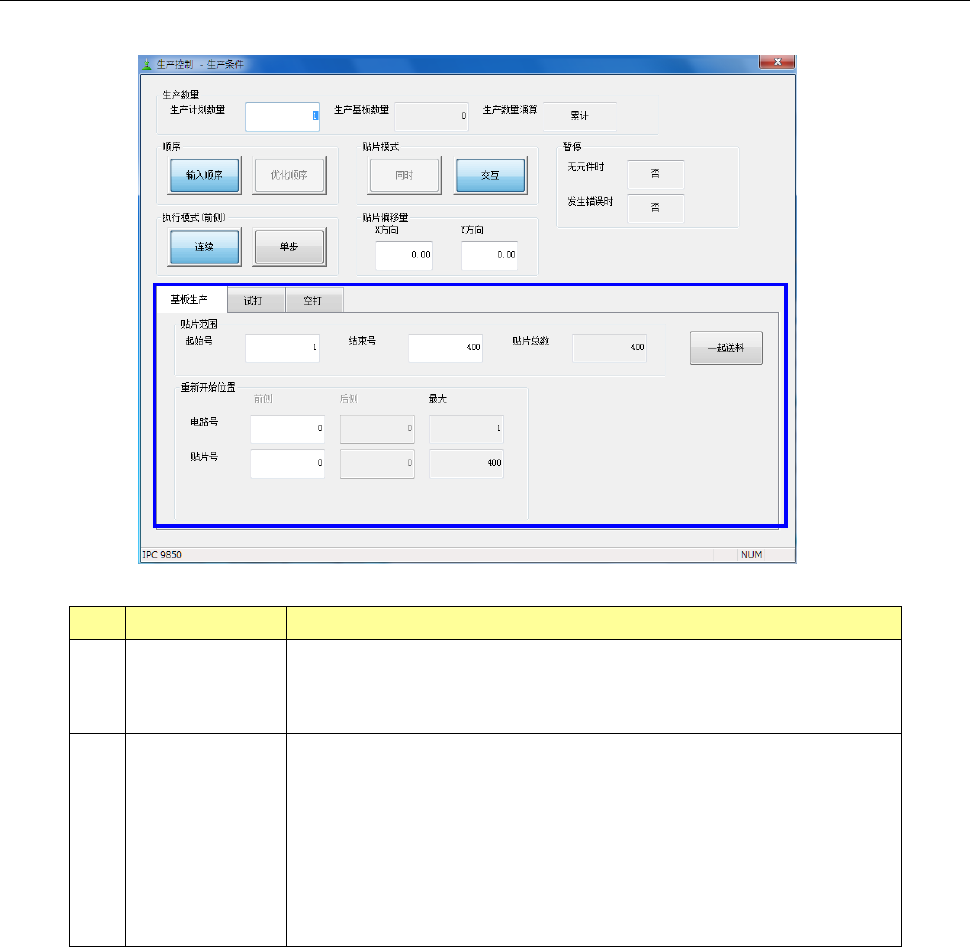

2-8-2-2 个别设定项目
(1) 基板生产
No.
项目
内容
1
贴片范围
需要限定贴片范围时，输入开始号和结束号。
在总贴片点数项目中可显示每 1 个电路的总贴片步骤号。
此项设置限于设定为输入顺序时。
2
重新开始位置
同时生产需要对前侧、后侧的再开始位置分别进行设置。
因某些原因生产中断、基板被释放的情况下需要继续贴装剩余元
件、完成基板贴片时，可指定重新开始位置。
此外，也可从特定的位置进行贴片。
本设定仅对最初的 1 块基板有效。从第 2 块基板以后重新开始位
置的设置无效，而将对所有点进行贴片。
本项设置，在生产运行开始后即被初始化。
