第 2 部功能详解篇第 9 章手动控制 9- 16 2) 拍照进行光量调整，按下 [ 执行 ] 按钮，即可以选择的 Head 执行 EPV 拍照。可移动滑块，调整光量设定。拍照的图像会显示在叠加画面上。 (2) 保存画面对拍照的图像，可指定保存位置、文件名，以 Bmp 格式或 Bin 格式保存。

第 2 部功能详解篇第 9 章手动控制

9-15

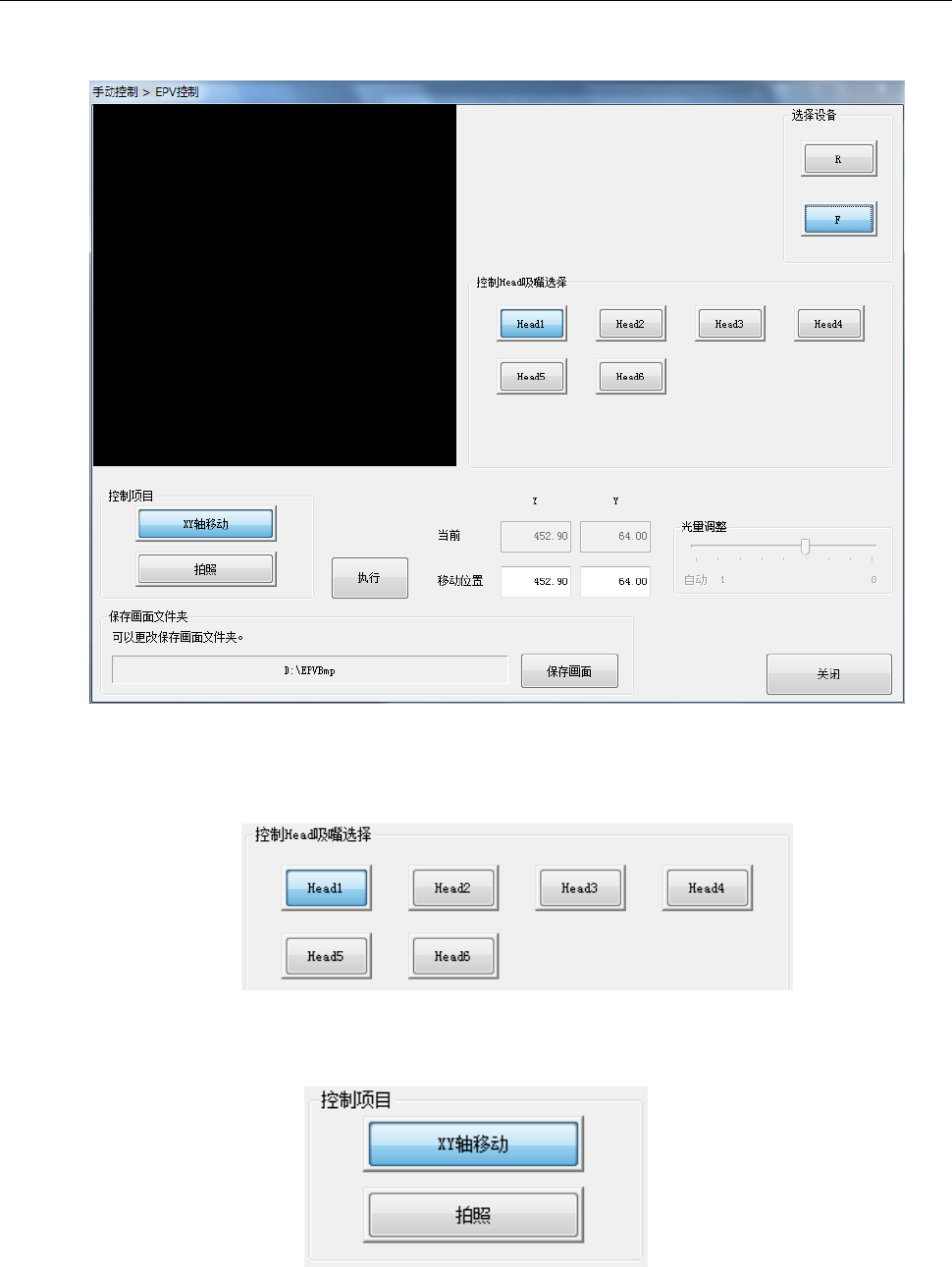

9-3-4 EPV 控制

选择菜单的[Head]－[EPV 控制]，即显示 EPV 控制画面。

(1) 选择控制 Head 吸嘴

用单选按钮选择要控制的对象 Head。

不会影响机器设置的“使用单元”中的设定。

(2) 控制项目

用单选按钮选择要控制的项目。

1)XY 轴移动

与 Head 的 XY 轴移动相同，输入移动目标的坐标，按下[执行]按钮后，被选择的控制整套单元

将

进行移动。

移动结束后，会更新显示当前坐标。

第 2 部功能详解篇第 9 章手动控制

9-16

2)拍照

进行光量调整，按下[执行]按钮，即可以选择的 Head 执行 EPV 拍照。

可移动滑块，调整光量设定。

拍照的图像会显示在叠加画面上。

(2) 保存画面

对拍照的图像，可指定保存位置、文件名，以 Bmp 格式或 Bin 格式保存。

第 2 部功能详解篇第 9 章手动控制

9-17

9-4 传送系

9-4-1 传送控制

从下拉菜单中选择[传送系(C)]-[传送控制(V)]、或点击命令按钮中的[传送控制]后，可显示传送控制画面。

选择菜单的[传送系]→[传送控制]后，即显示传送控制的对话框。

在画面上部显示各传送传感器·传送马达的状态。

IN 侧的传送挡块及挡块传感器在选项挡块生效时会显示。

把光标对准传感器显示图上时，即可显示工具提示。上图显示的是各停止传感器，马达传感器有关情况。

各传感器的显示图，请参见如下列表。
