第 2 部 功能详解篇 第 8 章 机器设置
8-3
8-2-2 退出
点击画面右上方的关闭按钮[×]，按下信息区域的退出按钮后，或按下快捷键即可退出机器设置。

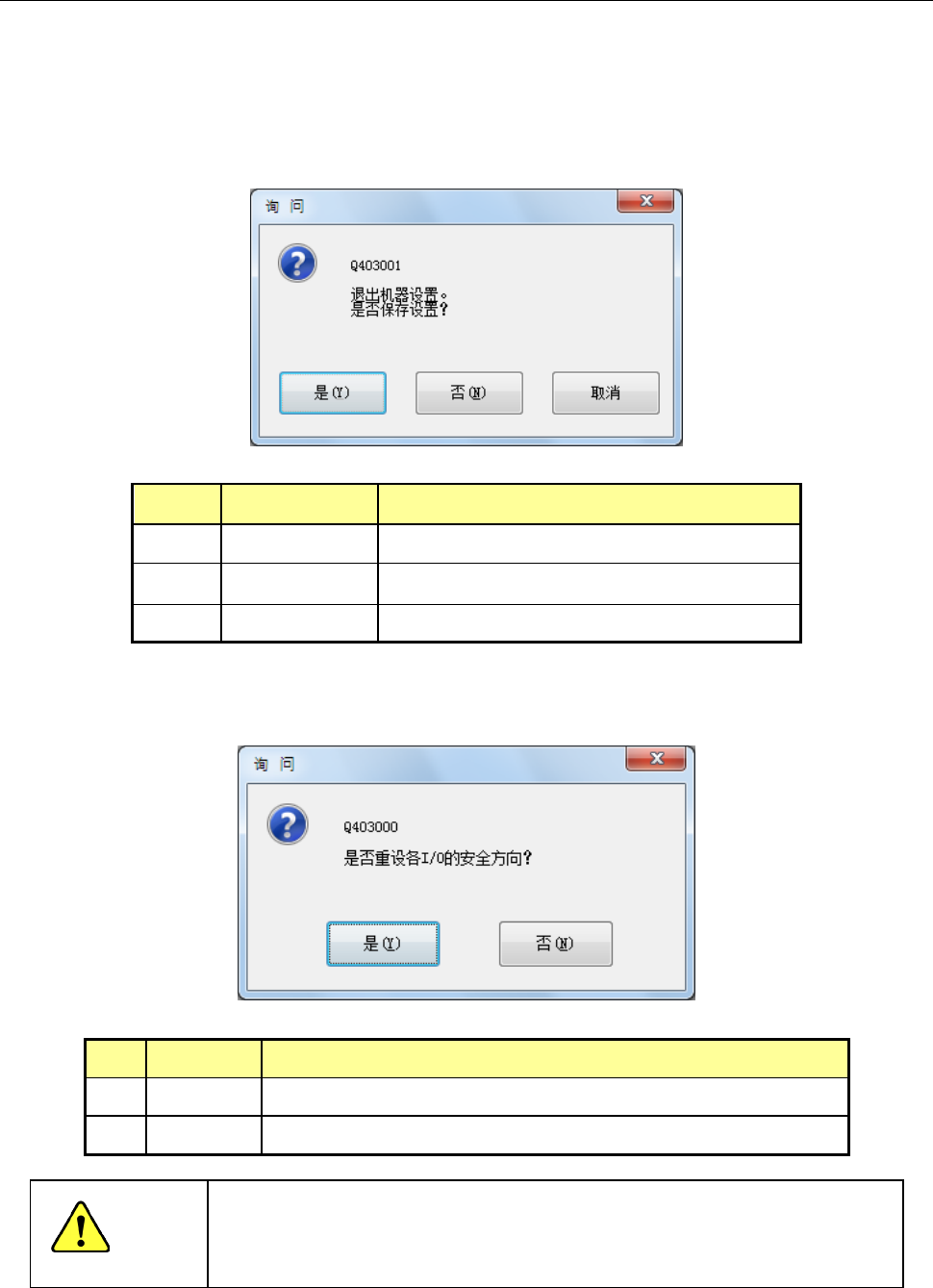

(1) 保存设置值
各设置组的各画面中都设有[确定]和[取消]按钮。即使按下[确定]按钮，也不会立刻保存到 SSD
内。在机器设置组中修改设置值后，会显示是否实施保存的画面，此时，按下[是]按钮后，数
据才会被保存在 SSD 内。
No.
选择按钮
处理
1
是 将设置值保存到 SSD。
2
否 使设置值无效。
3
取消 取消退出命令。
(2) 各 I/O 安全方向的设置
选择退出处理后，会显示各 I/O 安全方向设置画面。
No.
选择按钮
处理
1 是 执行 I/O 安全方向的设置后，退出机器设置。
2 否 返回机器设置画面。
单击「是」后，轴即开始移动，并开始执行各 I/O 的安全方向的设置。
因此，在单击「是」以前，请务必确认装置内部无人作业。为了避免人身伤
害，在装置运行时切勿将手放入装置内部，也不要将脸和头靠近装置。
注意
第 2 部 功能详解篇 第 8 章 机器设置
8-4
8-3 设定项目

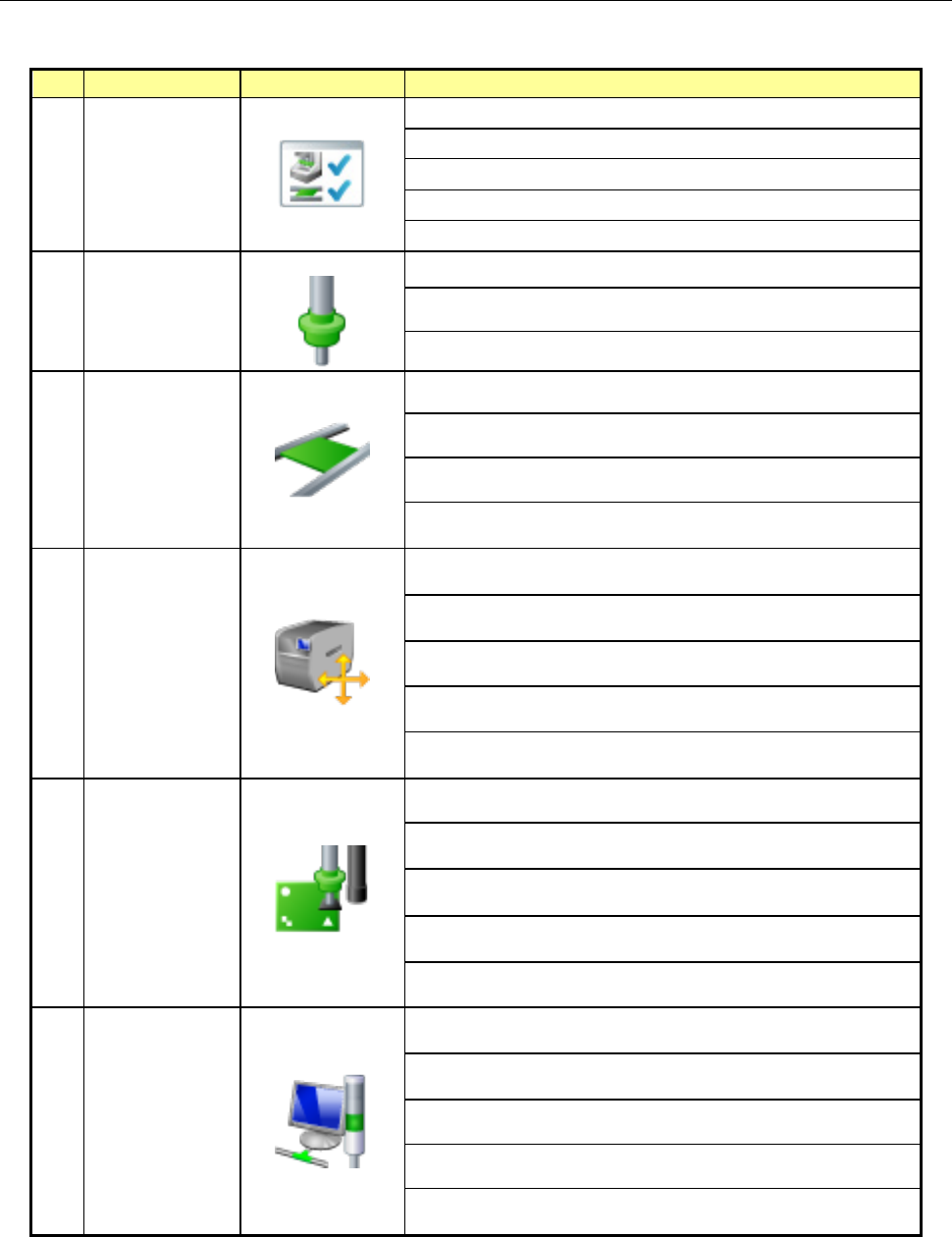

机器设置中的设定项目分为以下各组。
No.
操作组
显示按钮
设定项目(操作)
1
使用单元
Head
基本
传送
MTS
VCS
2
吸嘴
注册吸嘴一览
读吸嘴数据
ATC 吸嘴分配
3
传送
基板传送
支撑台
调整基板停止位置
外形基准位置调整
4
位置设定
废弃元件位置
IC 回收带位置
Head 等待位置
MTS 装配位置偏差
转印装置安装位置
5
功能设定
设置吸取错误条件
标记识别速度
设置焊锡偏移校正
吸取前供料设定
元件高度变更设定
6
单元设定
信号灯
坏板标记传感器示教
设置叠加系统
在线连接
转印装置
第 2 部 功能详解篇 第 8 章 机器设置
8-5
8-3-1 使用单元
8-3-1-1 Head

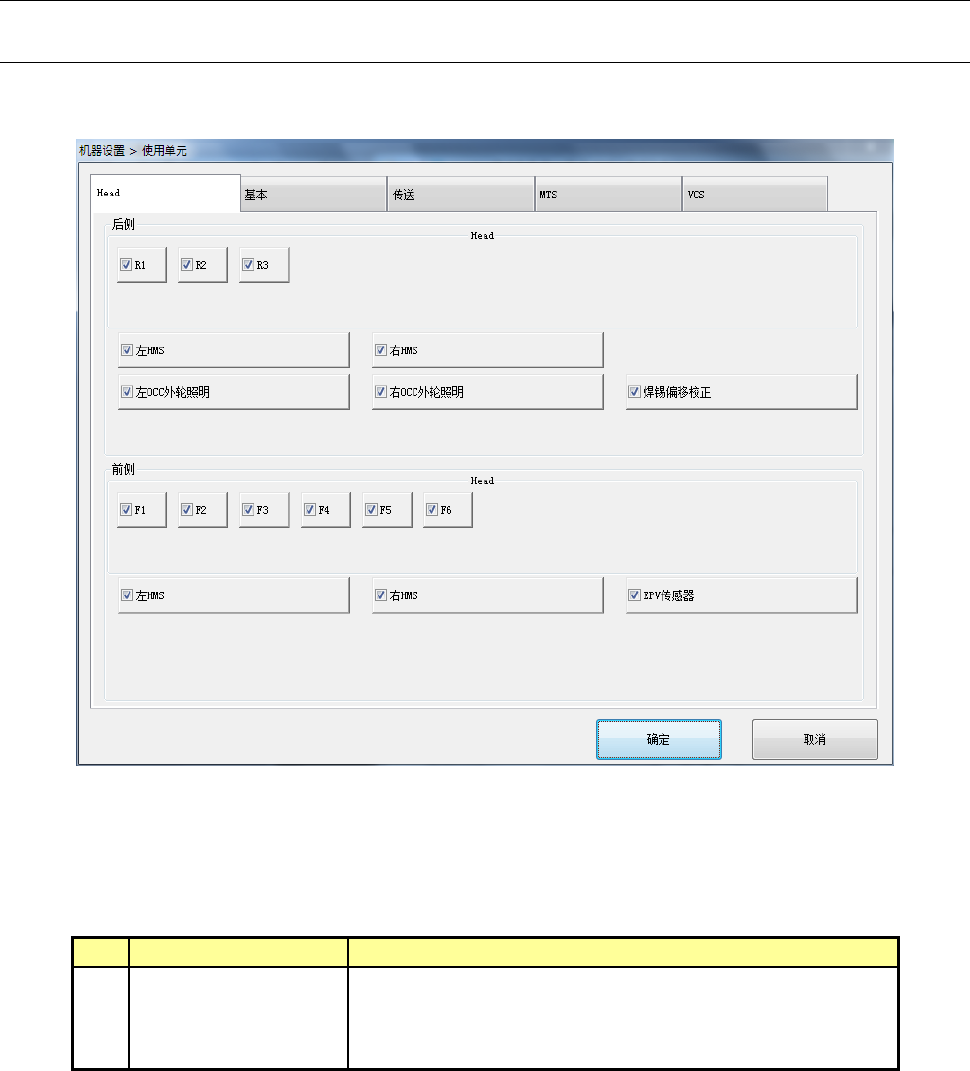

选择 Head，会显示以下的画面。
点击各选项卡，可指定[Head]、[基本]、[传送]、[MTS]、[VCS]。
(1) 设置项目
No.
项目
设置内容
1 Head
指定单元的使用／不使用。
万一单元发生故障时，若本项目里设置为“不使用单元”，可
在不变更生产程序数据的情况下执行吸取贴片。
