第 1 部 基本篇 第 4 章 制作生产程序 4- 146 2) 吸取数据 对吸取数据的 “ 供给 ” 项目已指定供料 器分配时，需要选 择：是按指定 分配、还是忽 略指定执行优 化。 a ）分配 [ 自动选择 ] 状态项 ： 已指定供料器分 配的执行既定分配，只对 “ 自动选择 ” 的 供料器配置 执行优化。 b ）全部分配： 忽略已指定的供 料器分配，对全部供料器 的分配执行优化。 执行过一次优化 后，该优化结果将被反映 到吸取数据…
第 1 部 基本篇 第 4 章 制作生产程序
4-145

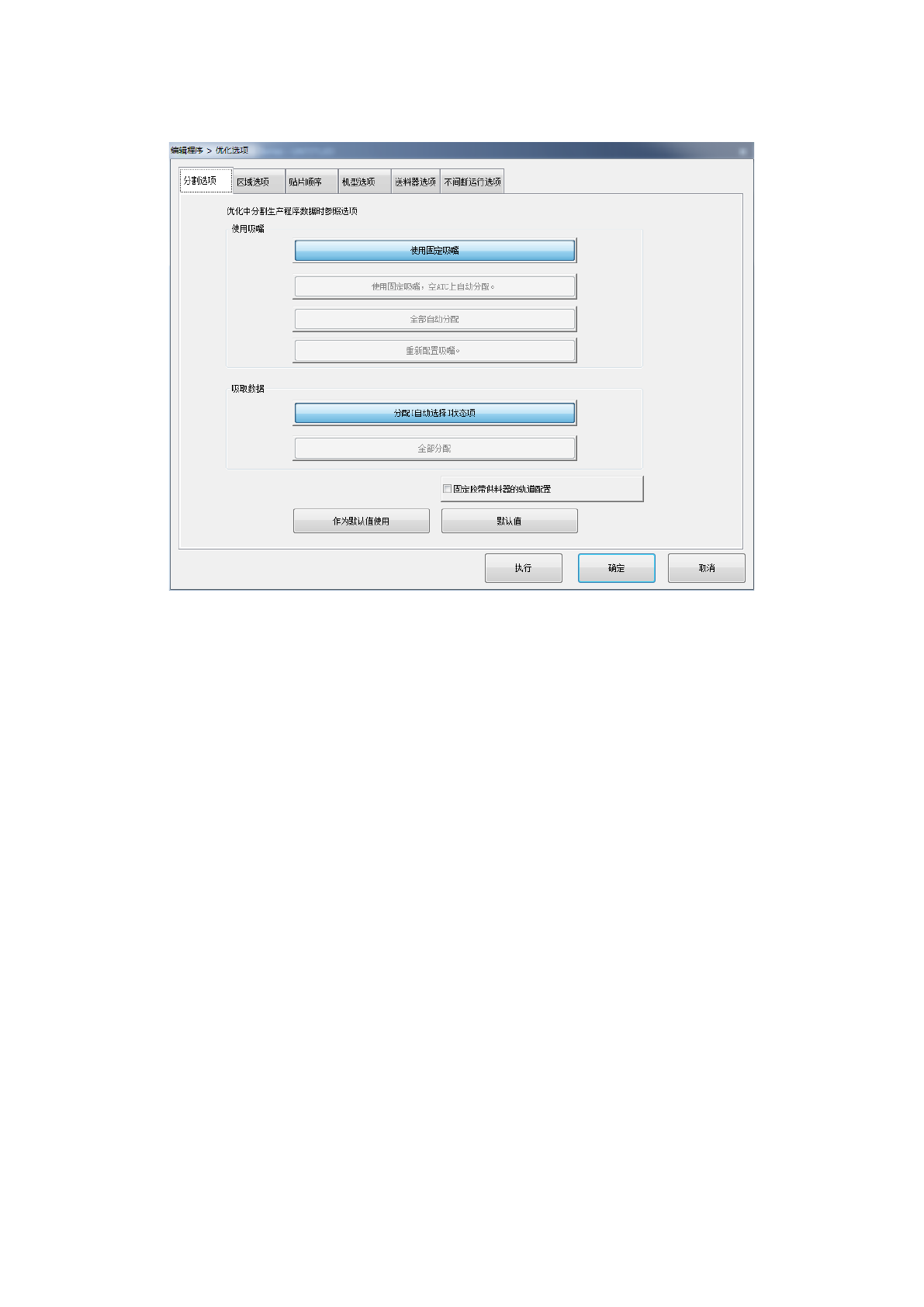

（1）分割选项
分割程序数据（优化），进行「吸嘴配置」、「供料器配置」设置。
1) 使用吸嘴
选择是用「机器设置」中设置的吸嘴配置，还是优化的吸嘴配置。
a) 使用固定吸嘴：
使用机器设置的吸嘴设置。
直接使用现状的吸嘴配置，此项设置节省准备工作时间，建议多品种小批量生产时选择此项。
b) 使用固定吸嘴、空ATC上自动分配：
使用机器设置的固定吸嘴，根据情况可按优化结果把必要的吸嘴追加安排在ATC空白部位上。
吸嘴有富余时可选择此项设置，但必须变更机器设置(对被追加的吸嘴)。
c) 全部自动分配：
忽略机器设置的吸嘴设置，对吸嘴配置进行优化。
此项设置，会加快生产速度，但必须进行吸嘴的重新配置或变更机器设置，准备工作要多花
时间。
d) 重新配置吸嘴（再配置）：
使用机器设置的固定吸嘴，优化吸嘴配置。
在无需变更当前的吸嘴数量的情况下进行再配置时可选择此项，但必须进行吸嘴再配置及机
器设置变更，因此有时准备时较费时间。
第 1 部 基本篇 第 4 章 制作生产程序
4-146
2) 吸取数据
对吸取数据的“供给”项目已指定供料器分配时，需要选择：是按指定分配、还是忽略指定执行优化。
a）分配[自动选择]状态项：
已指定供料器分配的执行既定分配，只对“自动选择”的供料器配置执行优化。
b）全部分配：
忽略已指定的供料器分配，对全部供料器的分配执行优化。
执行过一次优化后，该优化结果将被反映到吸取数据中。
此后，编辑数据时，若从头开始执行优化时，请选择“全部分配”；
只需进行部分变更和追加时，请选择“分配（自动选择）状态项目”。
3) 固定胶带供料器（带式供料器）的轨道配置
使用 8mm 双轨电子供料器时，维持已配置的轨道，仅变更供料器的配置。配置方法根据「吸取数
据」选项的设置而变化。
例）8mm 双轨电子送料器（ETF8D）的一个通道已配置完毕，有追加的 8mm 元件时
吸取数据选项
「固定胶带供料器的
轨道配置」的设置
优化结果
分配「自动选择」
状态项
勾选
ETF8D
的一个通道已配置完毕时，对另一个空通道
不追加配置 8mm 元件。
将追加的
8mm
元件配置到其他
ETF8D
上。
取消勾选
ETF8D
的一个通道已配置完毕时，对另一个空通道
追加配置 8mm 元件。
全部分配
勾选
ETF8D
的一个通道已配置完毕时，对另一个空通道
不追加配置 8mm 元件。
将追加的 8mm 元件配置到其他 ETF8D 上。
此外，ETF8D 的一个通道已配置完毕时通道维持原
状，重新配置到其他的位置上。
取消勾选
清除全部当前的配置，对供料器配置、通道进行全
部重新配置。
第 1 部 基本篇 第 4 章 制作生产程序
4-147

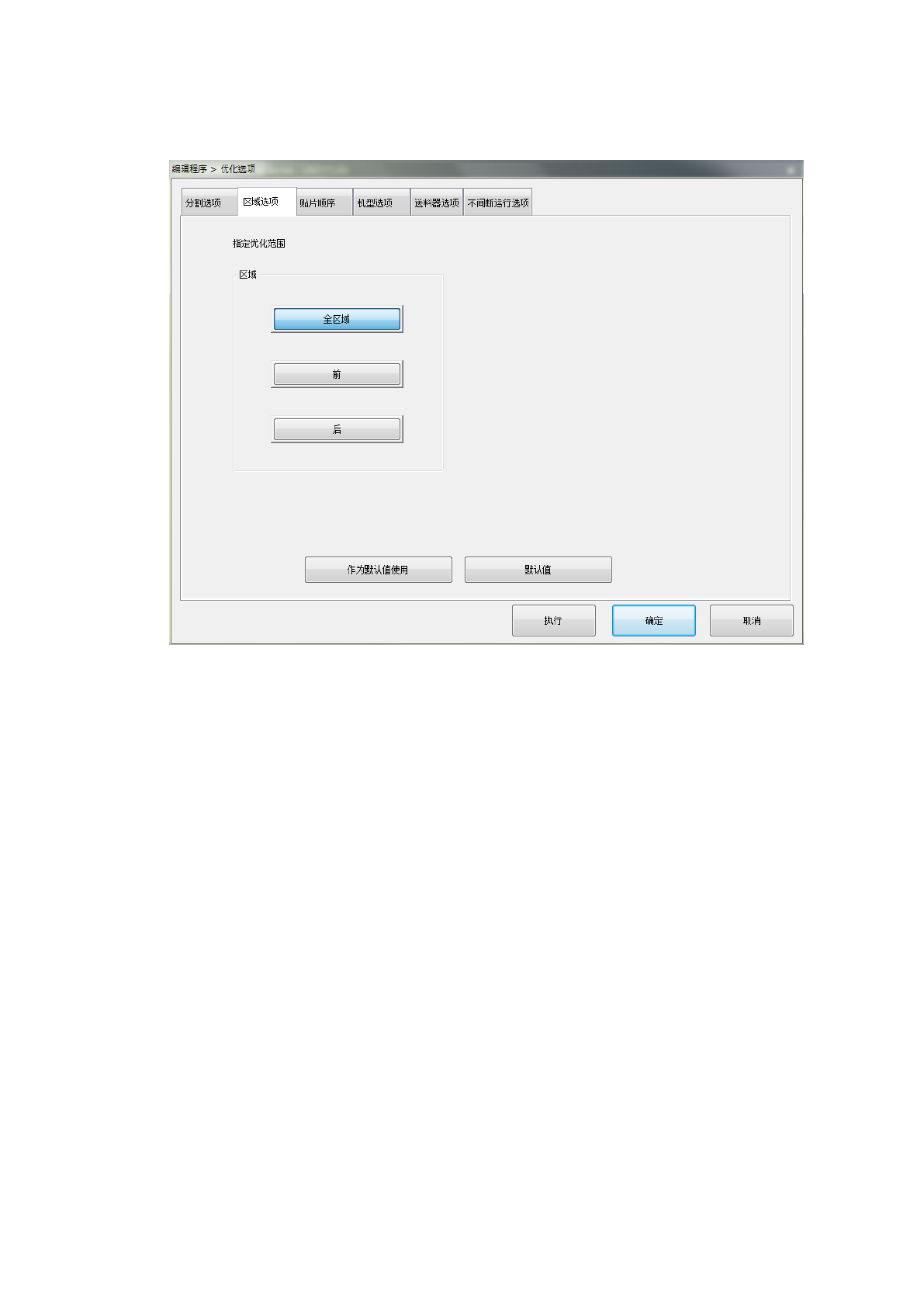

（2）区域选项
指定配置供料器的区域。
区域
1）全区域 ：
在整个区域的供料器台架上配置供料器。通常的生产请选择此项。
此种配置对优化无特定的条件限制，有利于保证节拍（速度）。
2) 前 ：仅在前面的供料器台架上配置供料器。
3) 后 ：仅在后面的供料器台架上配置供料器。
供料器可全配置在前面、或全部配置在后面。将供料器预先安装在统一更换台上做好准备，可
缩短下次生产开始的时间，方便操作。但如果要使用的供料器数量不能全部装入一侧的台架内
时，则不能采用。
