第 2 部 功能详解篇 第 12 章 选项组件 12 -7 12 -1- 2 RF 系列电动式供料器 12 -1-2- 1 安装步骤 1 ） 请确认 带式供料器 的固定面、贴 片机的供料器 台架上面、 连接器的接插 部位没有元 件等异物。 ※请务必确认 A 、 B 部 位没有元件 、垃圾等异物 。 如果卷入了异物 ，有时会损伤导向销（ R )(F) ，使供给 位置精度恶化。 2 ） 请用一只手握住 把手部位，用另一只手扶 住滑动轨道将供…
第 2 部 功能详解篇 第 12 章 选项组件
12-6
④ 插入连接器后，将锁紧释放杆向上扳，进行夹紧。
⑤ EF 系列电动式供料器的安装即告完成。
※由于可能造成附件的变形、损伤，在将附件安装
在电动式供料器上的状态下，请勿在统一更换台车
上进行插拔。
第 2 部 功能详解篇 第 12 章 选项组件
12-7

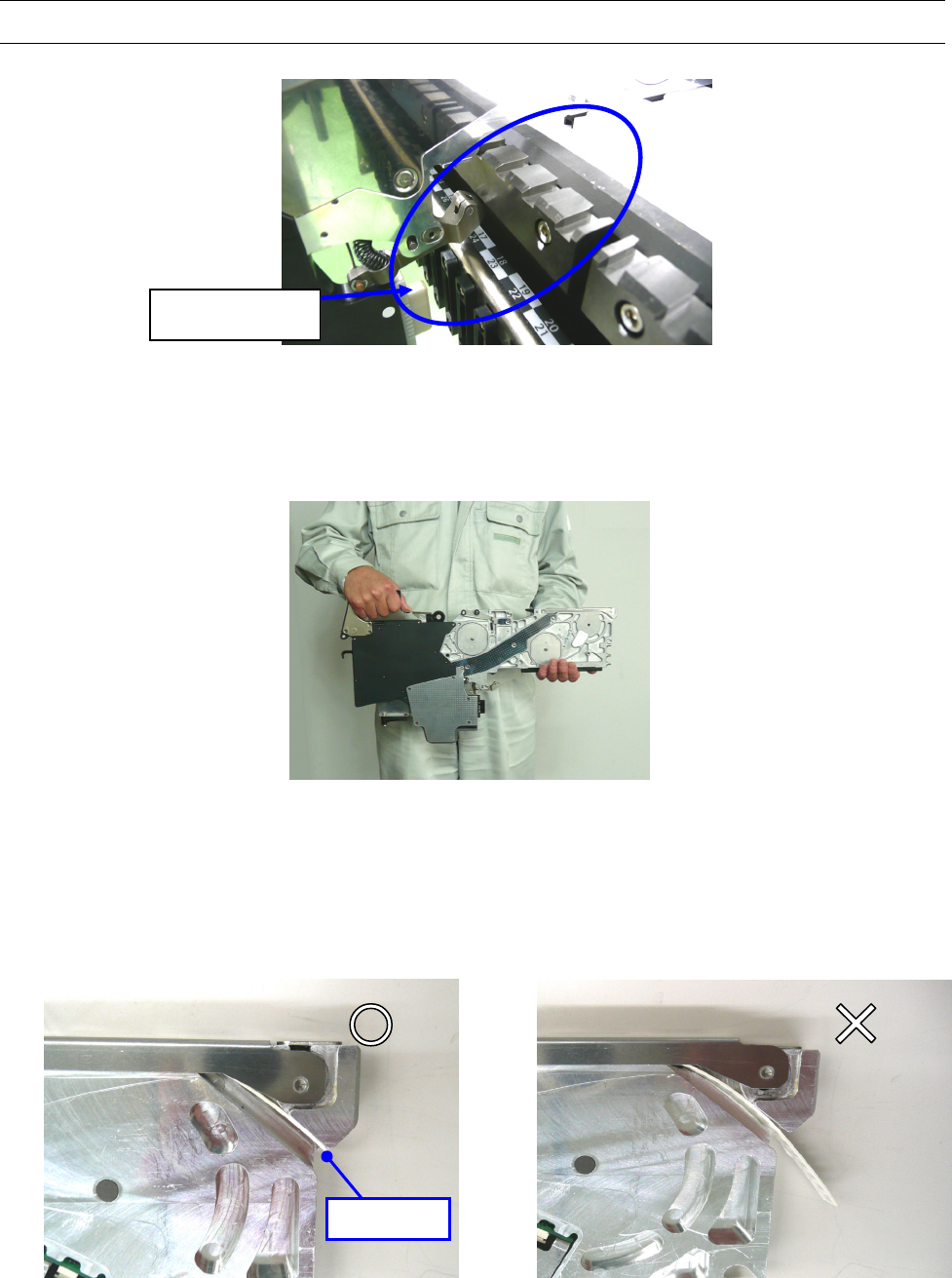

12-1-2 RF 系列电动式供料器
12-1-2-1 安装步骤
1） 请确认带式供料器的固定面、贴片机的供料器台架上面、连接器的接插部位没有元件等异物。
※请务必确认A、B部位没有元件、垃圾等异物。
如果卷入了异物，有时会损伤导向销（R)(F)，使供给位置精度恶化。
2） 请用一只手握住把手部位，用另一只手扶住滑动轨道将供料器安装到台架上。
3） 在台架上安装供料器之前，请确认载带不要从料带排出口伸出 3mm 以上。如果伸出了 3mm 以上，
请剪切料带。
插入前请确认上盖已关闭。
3mm
以下
应没有异物
第 2 部 功能详解篇 第 12 章 选项组件
12-8

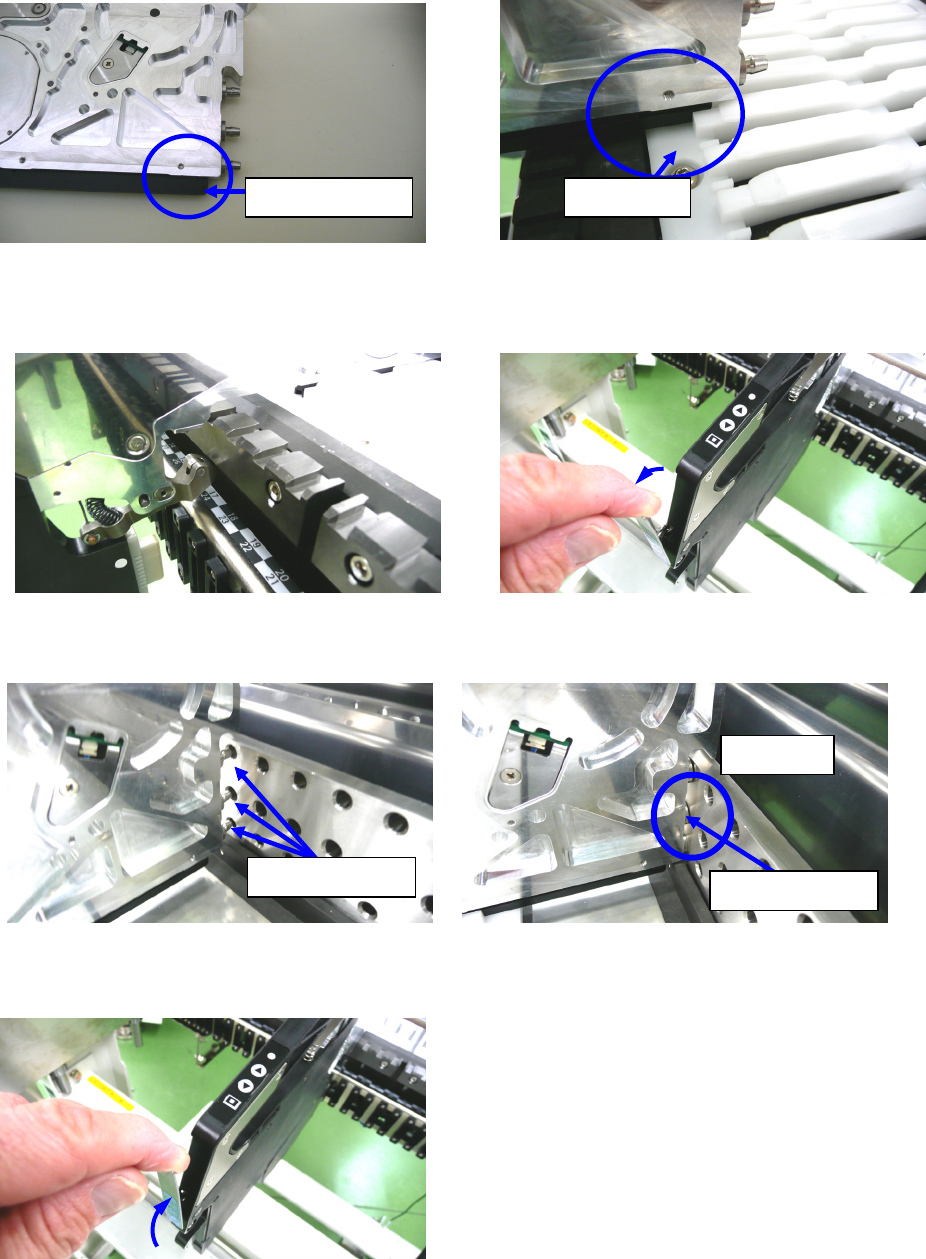

4） 请将滑动轨道的前端，插进导向轨道的沟槽内。
5） 将带式供料器插入到中间位置后，请拉动锁紧释放杆，打开锁紧。
6） 请用力推供料器，直到导向销 F 顶住台架抵接面。
7） 请将锁紧释放杆搬回，确认供料器已被固定。
※1 接通带式供料器电源时，请在贴片机主机的电源为 ON 的状态下，将统一更换台车安装到主机上，
供料器台架处于已上升的状态。供料器台架处于下降的状态，电源将不会接通。
滑动轨道前端 导向轨道
顶住台架
使其贴紧
导向销 F
