第 2 部 功能详解篇 第 12 章 选项组件 12 - 24 ・ 调整连接块的 高度 请同时进行水平 调整。 旋转 4 处脚轮调节器 ，将 ① 贴片机的 台架支撑 下面与 TR7DN 的 ② 连接块上面调 整为相同高度 。 ② 连接块上面 与 ③ 滚轮轨道 上端距离大致 为 12 mm 。 注意， 不要使 ② 连接块上面 高过 ① 台架支撑下面。 ・ 调节水平 调节水平，请与 前项连接块高度调整同时 进行。 将水平仪 放置在 Y 单元…
第 2 部 功能详解篇 第 12 章 选项组件
12-23
6) 为了恢复统一更换台车规格状态，安装上部排出导轨时，请按相反的步骤进行安装操作。
请将①上部排出导轨顶住②切带器单元进行安装。
台架连接器的拆卸、安装
1) 先拆下锁紧螺丝(SCREW M3 L=5)，再拆下①连接器盖。
2) 再拆下锁紧螺丝(SCREW M3 L=8)，然后拆下②台架连接器。
3) 将②台架连接器放入③传感器托架的缺口中。
4) 拆下锁紧螺丝(PLATE SCREW M5 L=10)，再拆下④连接器 B 托架，倒着安装。
5) 要放回统一更换台车规格时，请按相反步骤进行操作。
顶住安装
2
将台架连接器放入
将④连接器 B 托架倒着安装
1
2
3
4
1
第 2 部 功能详解篇 第 12 章 选项组件
12-24

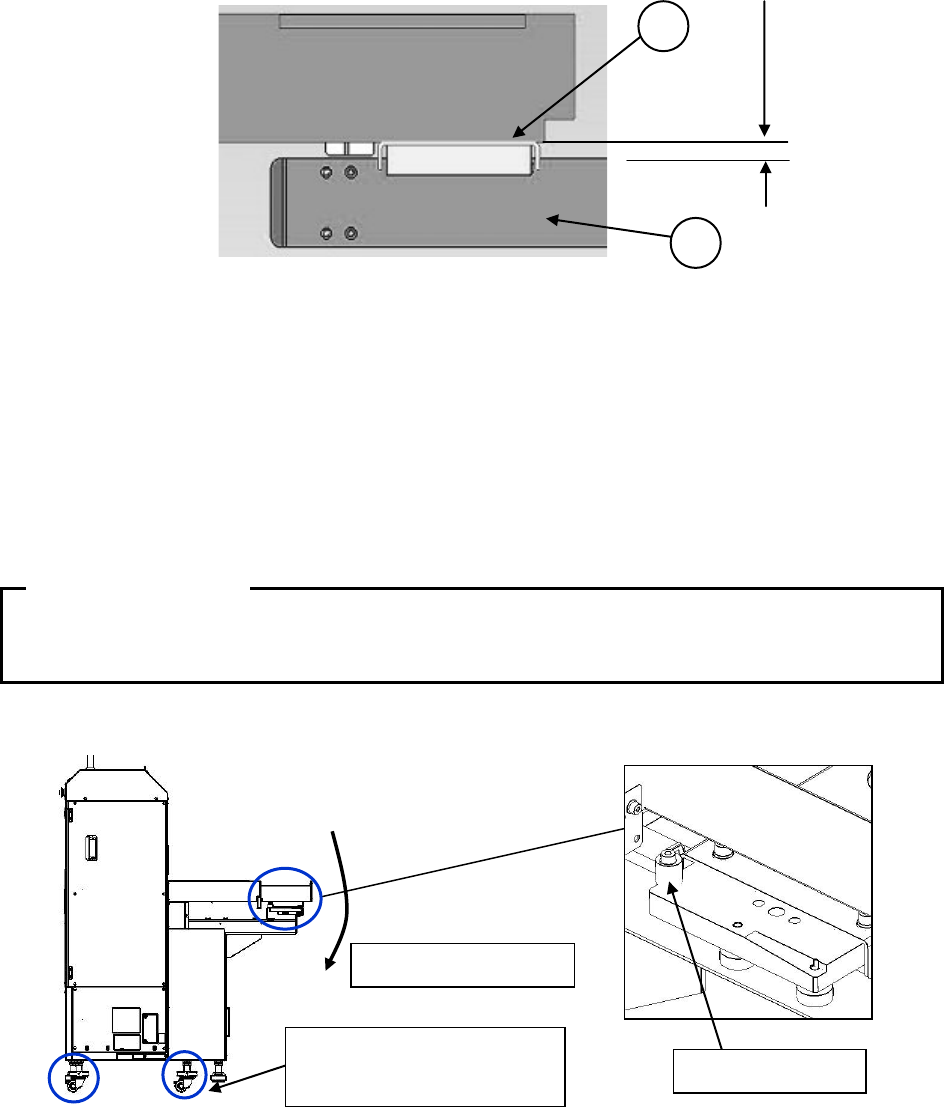

・调整连接块的高度
请同时进行水平调整。
旋转 4 处脚轮调节器，将①贴片机的台架支撑下面与 TR7DN 的②连接块上面调整为相同高度。
②连接块上面与③滚轮轨道上端距离大致为 12mm。
注意，不要使②连接块上面高过①台架支撑下面。
・调节水平
调节水平，请与前项连接块高度调整同时进行。
将水平仪放置在 Y 单元上，调整到±4 刻度以内。
※使用的水平仪：1Div＝0.05mm/M
连接块的高度调整、水平调整后，请将贴片机端的 2 处脚轮(A)向下方旋转(约 2 转)，使连接块上面与导
轨滚轮上端高度相同（约±3mm）。
・连接块上面比滚轮导轨上端过于偏下时
有时①台架挡块没有顶住台架支撑，无法安装到正确的位置。
12mm(
大致
)
2
3
调节水平的注意事项
仅旋转贴片机端(A侧)。
不旋转 B 侧。
使其处于前倾姿势
①台架挡块
B A
第 2 部 功能详解篇 第 12 章 选项组件
12-25

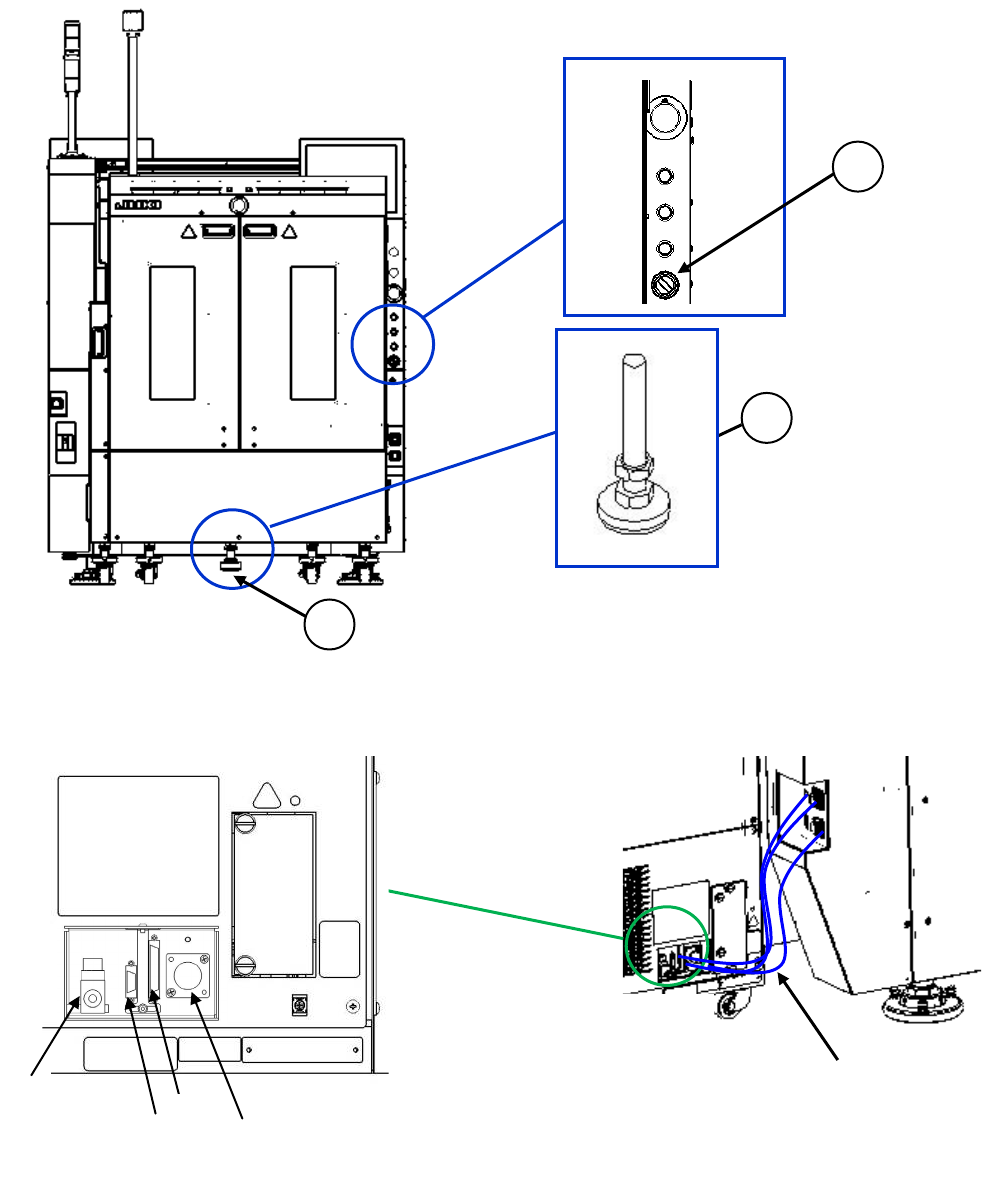

安装到贴片机上，将①台架 SW ON，进行夹紧。
请反复拆装多次，确认可以确实夹紧。
(安装到贴片机时，请慢慢推入，使台架挡块确实顶住台架支撑。)
请在夹紧的状态下，再次调整水平(微调整)。
调整后，请将③调节装置(后侧)降下顶住地面，最后用④锁紧螺母进行固定。
请将各电缆及气管连接到主机右侧的接口面板上的「MTS 用电源插口」、「 接口插口」、「 MTS 用φ 6 管
取出口」上。
请将各电缆及气管连接到主机右侧的接口面板上的「MTS 用电源插口」、「 接口插口」、「 MTS 用φ 6 管
取出口」上。
接通装置的电源，进行机器设置「使用单元」及「MTS 安装位置偏移」的设置。
电缆、气管
4
3
2
① MTS用电源插口
② MTS用接口插口
(RX-6/KE-3010/20V/20VR时)
③ MTS用接口插口
(KE-2070/80/80R时)
④ MTS 用 Φ6 管取出口
TR7DN
④
①
②
③
