第 2 部 功能详解篇 第 12 章 选项组件
12-130
12-13-11 编辑程序

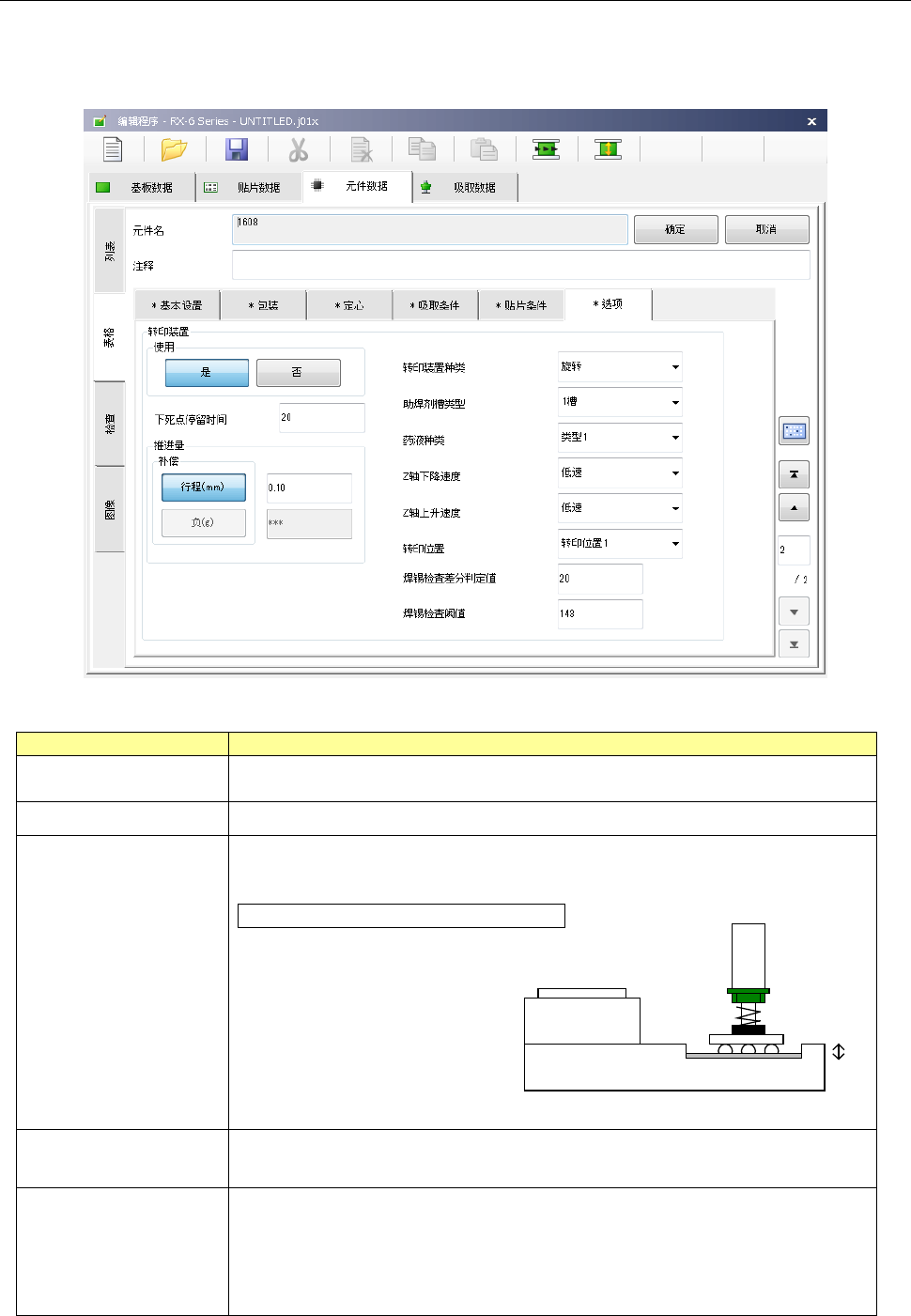

在元件数据的“选项”中，进行转印装置的动作设定。
仅可对定心方式为图像的元件进行设定。
＜直线型转印装置时＞
项目
内容
使用
设定「是」、「否」使用助焊剂涂覆动作。
初始设定为「否」。
下死点停留时间
对助焊剂转印时，Head 的 Z 轴下降后的等待时间进行设定。
推进量
设定从助焊剂涂覆装置表面，将元件压进多少。
（从行程（mm）／负荷(g)中选择。）
推进量 ＝ t （沟槽的深度） ＋ α
α：由于焊球（Bump）径 各
不相同，多设定 0.1mm
左右（α=0.1mm）， 助 焊
剂的转印量会较稳定。
Ｚ轴上升／下降速度
设定助焊剂转印时 Head 的 Z 轴上升／下降速度。
（选择负荷（g）输入时，下降速度会变为 FC 速度。）
转印位置
选择助焊剂转印位置 1～4。
根据机器设置中设定的沟槽类型，选择范围会不同。
・ 1 沟槽型：转印位置固定为 1
・ 2 沟槽型：转印位置可从 1、2 中选择
・ 4 沟槽型：转印位置可从 1、2、3、4 中选择
t
第 2 部 功能详解篇 第 12 章 选项组件
12-131
＜旋转型转印装置时＞
项目
内容
使用
设定「是」、「否」使用焊锡转印动作。
初始设定为「否」。
下死点停留时间
设定焊锡转印时，Head 的 Z 轴下降后的等待时间。
推进量
设定对于沟槽底面，将元件推进多少程度。
（从行程（mm）／负荷(g)中选择。）
推进量 ＝ α
α：由于焊球（Bump）径各不相同，多设定 0.1mm 左右（α=0.1mm），
助焊剂的转印量会较稳定。
Z 轴上升/下降速度
设定焊锡转印时 Head 的 Z 轴上升／下降速度。
（选择负荷（g）输入时，下降速度会变为 FC 速度。）
转印位置
选择焊锡转印位置。
・ 转印位置固定为 1
焊锡检查差分判定值
在生产动作中，要在焊锡塗布前后进行图像识别时，应设定检查时使用
的阈值。数字越大，检查越严格。
默认值为 20
焊锡检查阈值
在生产动作中，仅在焊锡塗布后进行图像识别时，应设定检查时使用的
阈值。
默认值为 143
第 2 部 功能详解篇 第 12 章 选项组件
12-132
12-13-11-1 焊锡检查阈值的自动取得
焊锡检查阈值，根据使用的焊锡或使用的 BGA 元件的球，值会变化。
因此，焊锡检查阈值请务必按照各元件进行自动取得。
请选择「测量・ 检查」－「单独测量」。
选择「测量・ 检查」－「单独测量」，即显示「单独测量」对话框。
在此处按「焊锡检查」按钮，即可对吸取元件焊锡塗布，取得焊锡检查阈值。
要实际进行焊锡塗布，取得焊锡检查阈值时，请在实际设置旋转型转印装置的状态下进行。
取得焊锡检查阈值后，按「OK」按钮即反映取得的焊锡检查阈值，会关闭此画面。按「取消」按钮，则
不反映取得的焊锡检查阈值，结束此画面。
