第 1 部 基本篇 第 2 章 生产 2- 94 (2) 轴退避 可将 H ead 移动到适 合准备动作的位置。 项目 按钮 内容 轴退避 后侧操作时的位 置 将前 / 后的 He ad 单元移动到 前侧，进行轴移动 。 前侧操作时的位 置 将前 / 后的 He ad 单元移动到 后侧，进行轴移动 。 2- 12 -1- 2 自动调整基板宽度 可进行基板传送 宽度的调整。 ・ 自动基板宽度调整 ( 单通道 )
第 1 部 基本篇 第 2 章 生产
2-93
2-12 生产辅助
在生产动作执行前进行各种确认动作。
2-12-1 支援准备
2-12-1-1 概要

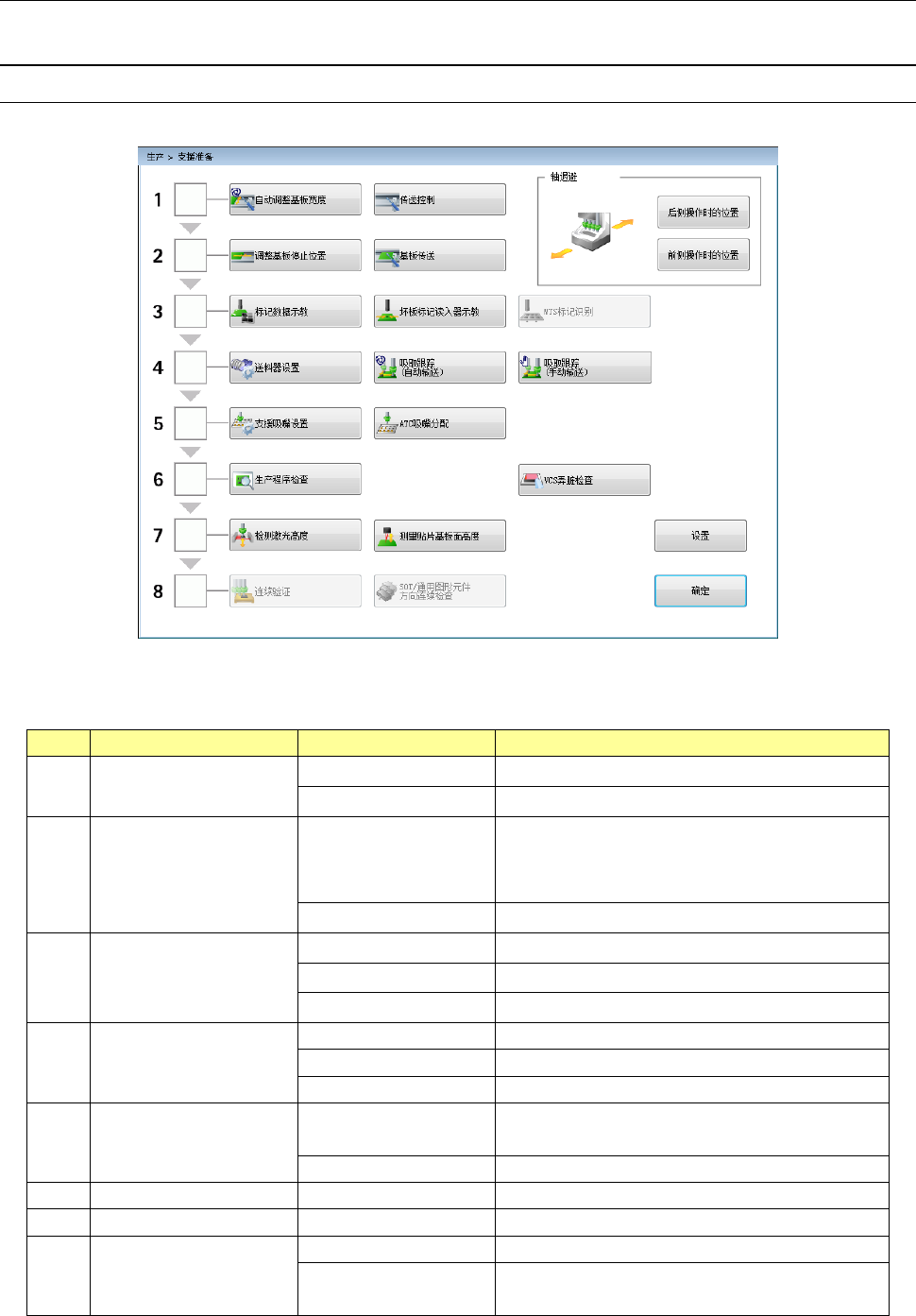

从生产菜单选择[生产辅助]－[支援准备]，则显示支援准备画面。
(1)准备
机器使用者只要按照「1．基板宽度调整」～「8.元件供应检查」项目顺序依次完成操作，即可完成
生产开始的准备工作。
步骤
准备动作
详细动作
内容
1
基板宽度调整
自动调整基板宽度
进行基板宽度的调整。
传送控制
进行传送控制。
2
基板传送
外形基准位置（贴片
基准示教）
进行基板停止位置的示教。
无挡块传送要进行基板停止位置调整，挡块
传送要进行外形基准位置调整。
基板传送
进行基板的传送。
3
标记示教
标记数据示教
进行
BOC
、基准领域标记的设置。
坏板标记读入器示教
进行坏板标记的示教。
MTS 标记识别
进行
MTS
标记的识别。
4
供料器设置
送料器设置
进行各供料器台架的供料器示教。
吸取跟踪
(
自动输送
)
进行吸取跟踪
(
自动输送
)
。
吸取跟踪
(
手动输送
)
进行吸取跟踪
(
手动输送
)
。
5
吸嘴配置
支援吸嘴设置
进行生产程序与实际的
ATC 吸嘴配置对照，
如有差异，显示该信息。
ATC
吸嘴分配
自动进行选择
ATC
吸嘴分配的孔号码。
6
生产开始前检查
生产程序检查
进行生产程序检查动作。
7
数据检查
检测激光高度
检查元件的激光高度是否适当。
8
元件供应检查
连续验证
设置验证选项时进行验证检查。
SOT/
元件方向连续
检查
设置
SOT/
元件方向检查选项时进行
SOT/
元件方向检查。
第 1 部 基本篇 第 2 章 生产
2-94
(2)轴退避
可将 Head 移动到适合准备动作的位置。
项目
按钮
内容
轴退避
后侧操作时的位置
将前
/
后的
Head
单元移动到前侧，进行轴移动。
前侧操作时的位置
将前
/
后的
Head
单元移动到后侧，进行轴移动。
2-12-1-2 自动调整基板宽度
可进行基板传送宽度的调整。

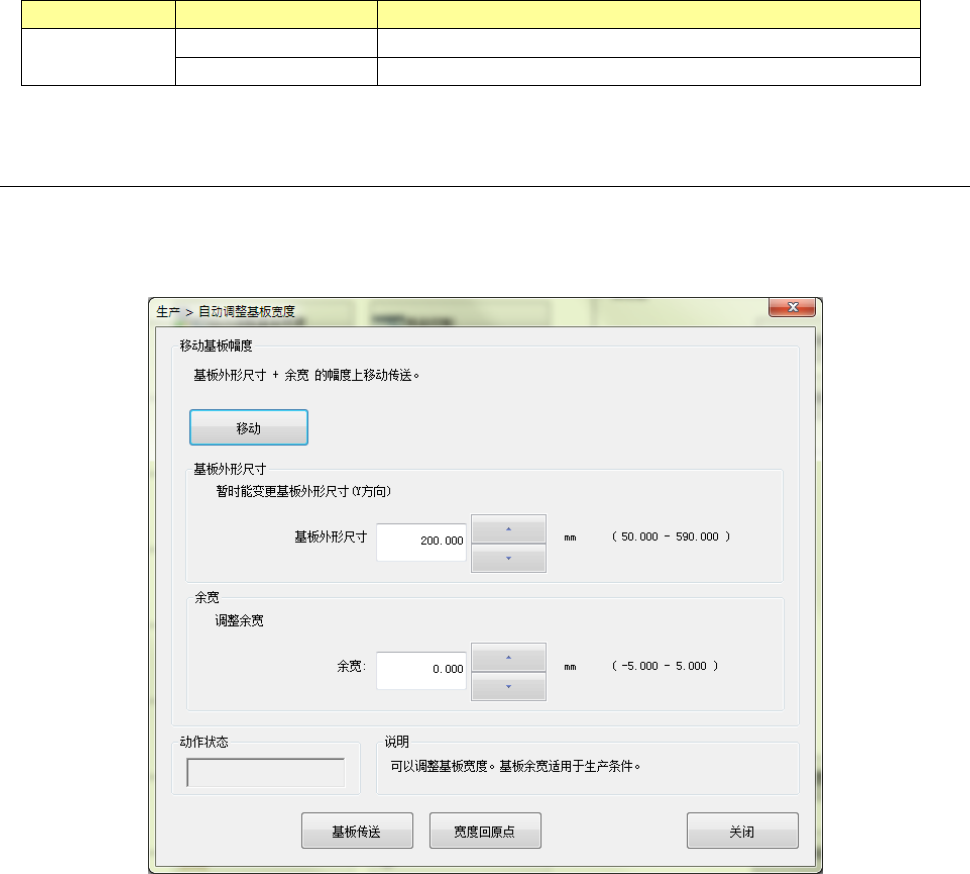

・ 自动基板宽度调整(单通道)
第 1 部 基本篇 第 2 章 生产
2-95

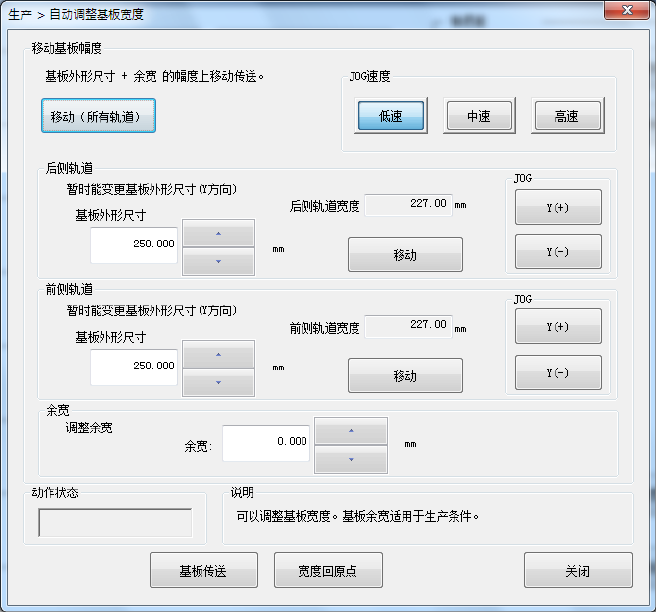

・ 自动基板宽度调整(双通道)
详细情况请参见「第 4 章 制作生产程序」的「4-5-2-6 自动调整基板宽度」。
