第 1 部 基本篇 第 4 章 制作生产程序
4-79
8)真空时间调整
设定是否进行真空时间的调整。

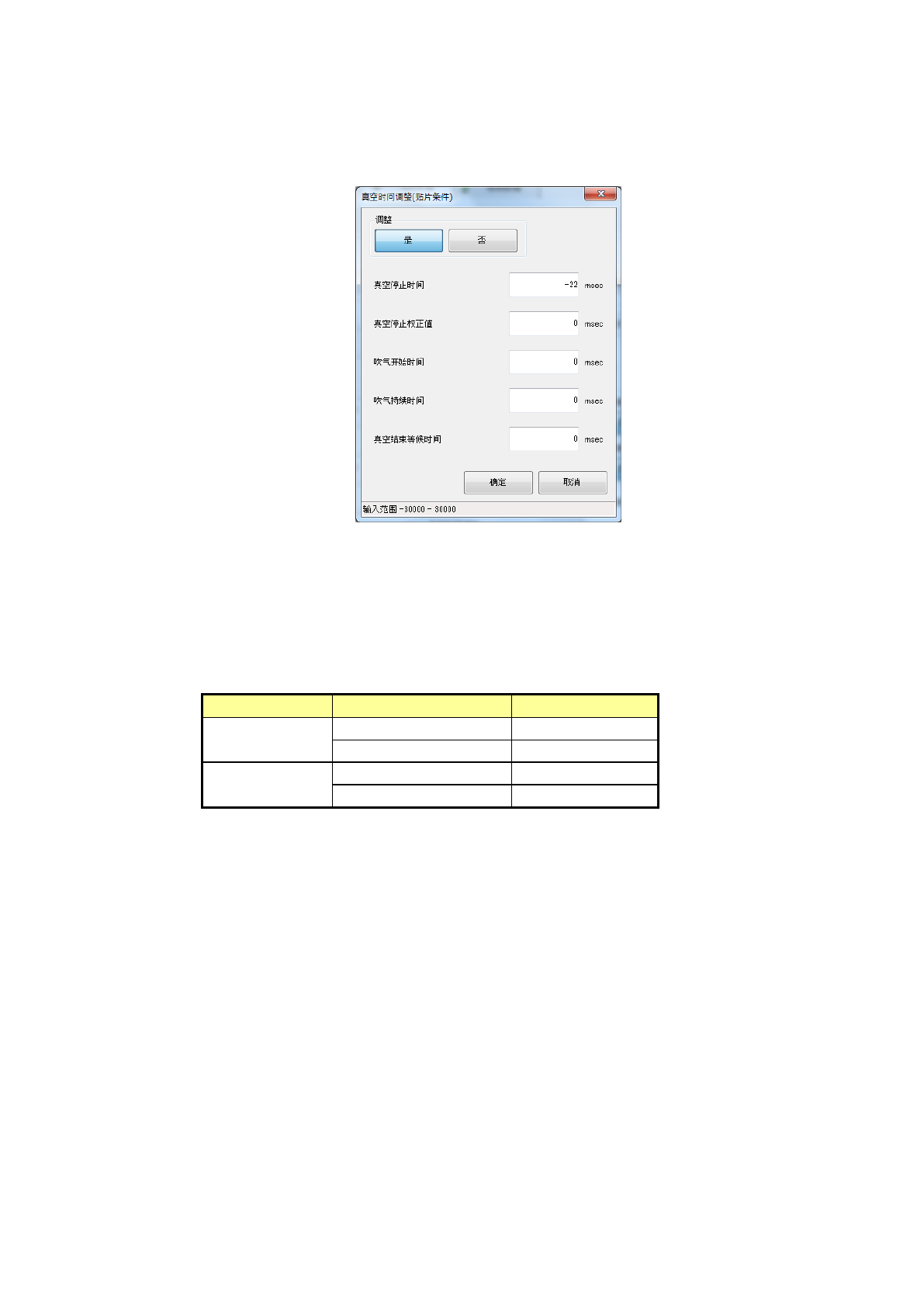

按下[设定]按钮，即显示以下画面。
将调整设定为「是」，可按照 ms 为单位输入“真空停止时间”、“真空停止校正值”、“吹气开始时
间”、“吹气持续时间”、“真空结束等待时间”的调整。
9) EPV
选择设定贴片前后的 EPV 拍照设定。
根据环境设定中的设置及基本设定中设置的元件外形尺寸，默认的设定值会有变化。
项目
元件尺寸长边尺寸
默认设定
贴片前拍照
长边 ＜＝ 5.3mm 拍照
长边＞ 5.3mm 不拍照
贴片后拍照
长边＜＝ 5.3mm 拍照
长边＞ 5.3mm 不拍照
贴片时照明设定可选择「自动」及「1～8」8 个等级。
通常请勿选择除“自动”以外的其他选项。
如果变更设定，有时无法取得正常的拍照结果。
10) 控制
请设定贴片时深度补偿的控制方法。
在定心中选择了低负荷控制用吸嘴时，[低负荷]按钮及[负荷图像]按钮会变为有效。选择了高负荷
控制用吸嘴时，[高负荷]按钮会变为有效。
在控制方法中选择[低负荷]或[高负荷]时，贴片推进量的输入单位会变为[g]。
选择[低负荷]时，Z 轴下降速度会变更为[FC 速度]。
按下[负荷图像]按钮后，可确认吸嘴的可加压负荷。
第 1 部 基本篇 第 4 章 制作生产程序
4-80
(6)选项
进行“选项”的有关设定。
1) 转印装置
要使用转印装置时，请进行设定。
指定为「是」时，请设定以下
数据。
设定项目
内容
下死点停留时间
输入在转印装置上将元件浸入助焊剂的时间、在旋转型转印装置上将元件
粘附焊锡膏的时间。
推进量
输入对于直线型转印装置、旋转ー型转印装置的元件推进量。控制方式从
行程（mm）／负荷(g)中选择。
推进量 ＝ t （沟槽的深度） ＋ α
α：由于焊球（Bump）径不尽相同，多设定 0.1mm 左右（α=0.1mm），助
焊剂、焊锡膏的转印量会较稳定。
Z 轴上升/下降速度
指定从转印装置将元件提上来时/降下去时的速度。
（选择负荷（g）输入时，下降速度会变为「FC 速 度 」。）
转印位置
选择转印位置 1～4。
根据机器设置中设定的沟槽类型，选择范围会不同。
・ 1 槽型：转印位置固定为 1
・ 2 槽型：转印位置可从 1、2 中选择
・ 4 槽型：转印位置可从 1、2、3、4 中选择
・ 旋转型转印装置：固定为 1
焊锡检查差分判定值 对焊锡涂布前后进行图像识别时，图像识别中使用的阈值进行设定。
ｔ
第 1 部 基本篇 第 4 章 制作生产程序
4-81
焊锡检查阈值
对仅在焊锡涂布后进行图像识别时，图像识别中使用的阈值进行设定。图
像识别检查时，可自动取得。
转印装置种类 选择转印装置的种类。
转印
版种类（助焊剂槽类型）
选择转印版种类。
根据机器设置中设定的沟槽类型，选择范围会不同。
・ 1 槽型：转印位置固定为 1
・ 2 槽型：转印位置可从 1、2 中选择
・ 4 槽型：转印位置可从 1、2、3、4 中选择
药液种类 选择药液的种类。
