第 1 部 基本篇 第 1 章 装置概要 1- 25 1-2- 5 图像识别装置（ VCS ）的构造 通过组合各 LED 照明， 以及调整亮度， 形成多种多样的 照明图案，可制作出适应于识 别对象（引 脚、球形、元件 外形）的照明 图案。 所照射出的识别 对象通过设置在下部的 V CS 摄像机 拍摄并进行 图像处理。 反射 / 同轴照明 ： QF P 、 SOP 等引脚元件 侧面 照明 ： BGA 、 C SP 等球形元件 透射 照明 …
第 1 部 基本篇 第 1 章 装置概要
1-24
(3)

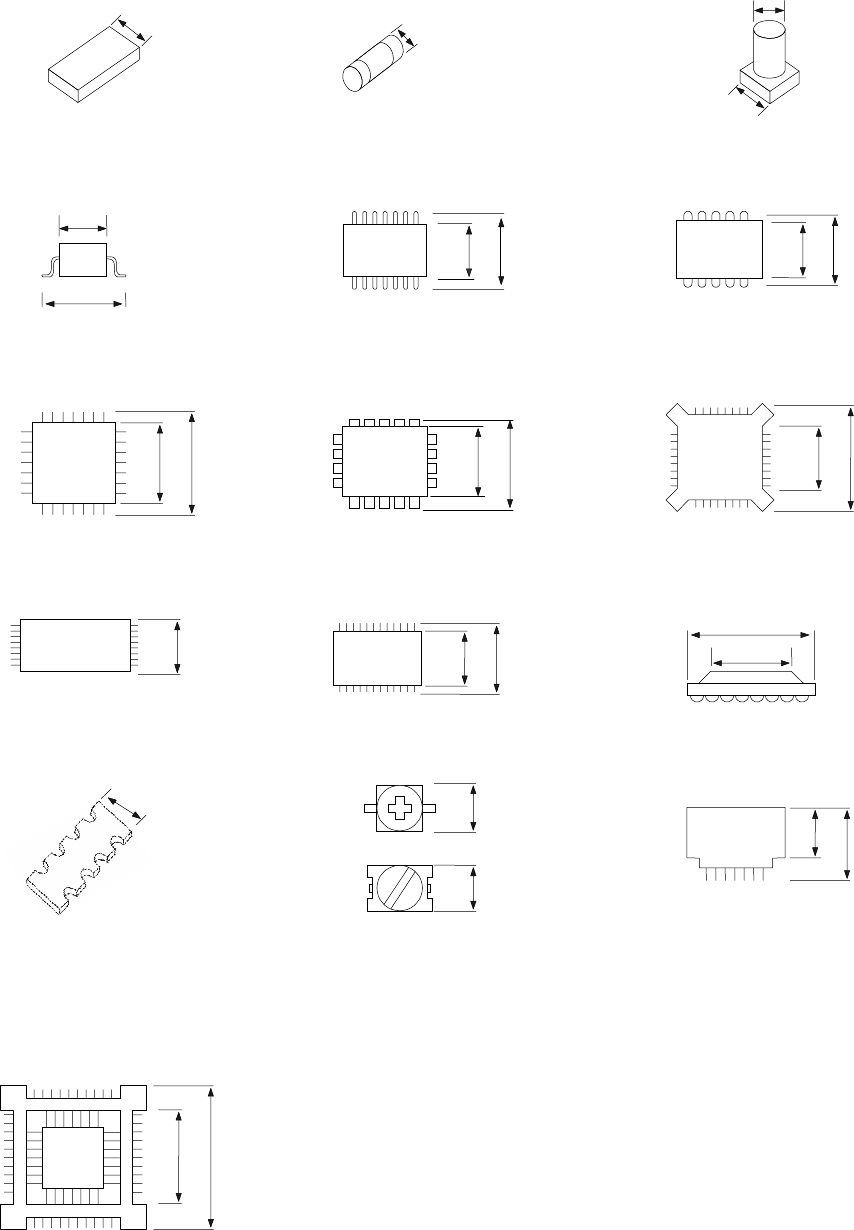

各种元件的最小元件宽度
(
Ｄ
)
1）方型芯片 2）圆筒形芯片(Melf) 3）铝电解电容
4）SOT 5）SOP 6）SOJ
7）QFP 8）PLCC 9）BQFP
10）TSOP 11）TSOP2 12）BGA
13）网络电阻 14）微调电容 15）单向引脚连接器
16）鸥翼式插座
J 引脚插座
带缓冲器的插座
A
D
A
D
W
D
A
D = A
A
D
A
D
A
D
A
D
A
A
D = A
A
D
A
D
A
D
A
D = A
D
A
A
D = A + 0.5mm
A
D = A
第 1 部 基本篇 第 1 章 装置概要
1-25

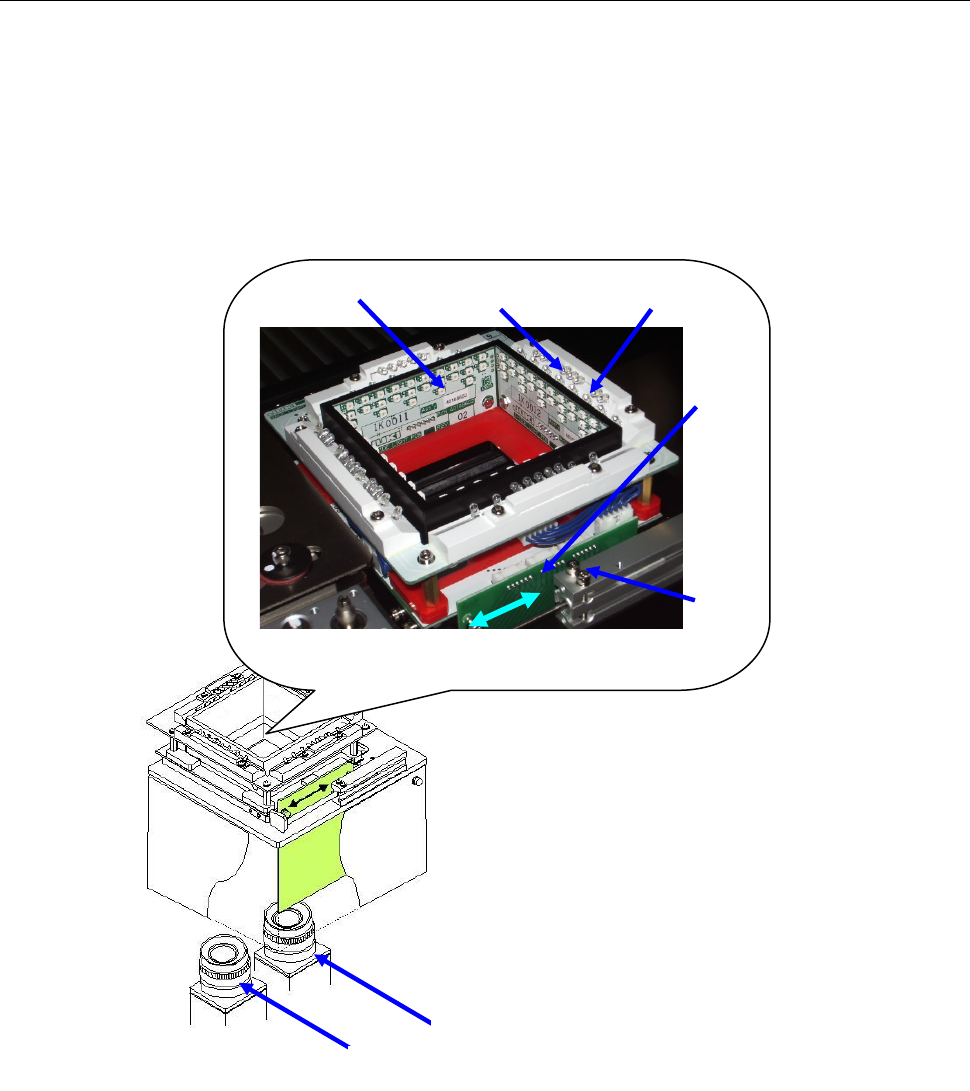

1-2-5 图像识别装置（VCS）的构造
通过组合各LED照明，以及调整亮度，形成多种多样的照明图案，可制作出适应于识别对象（引
脚、球形、元件外形）的照明图案。
所照射出的识别对象通过设置在下部的VCS摄像机拍摄并进行图像处理。
反射/同轴照明 ：QFP、SOP等引脚元件
侧面照明 ：BGA、CSP等球形元件
透射照明 ：外形识别元件
① LED基板(上层透射照明)
② LED基板(下层透射照明)
③ LED基板(侧面照明)
④ LED基板(同轴照明)
⑤ 54mm视野摄像机
⑥ 27mm视野摄像机
⑦ 汽缸(仅在设定 2 个相机时增加)
②
①
③
④
⑦
⑥
⑤
第 1 部 基本篇 第 1 章 装置概要
1-26

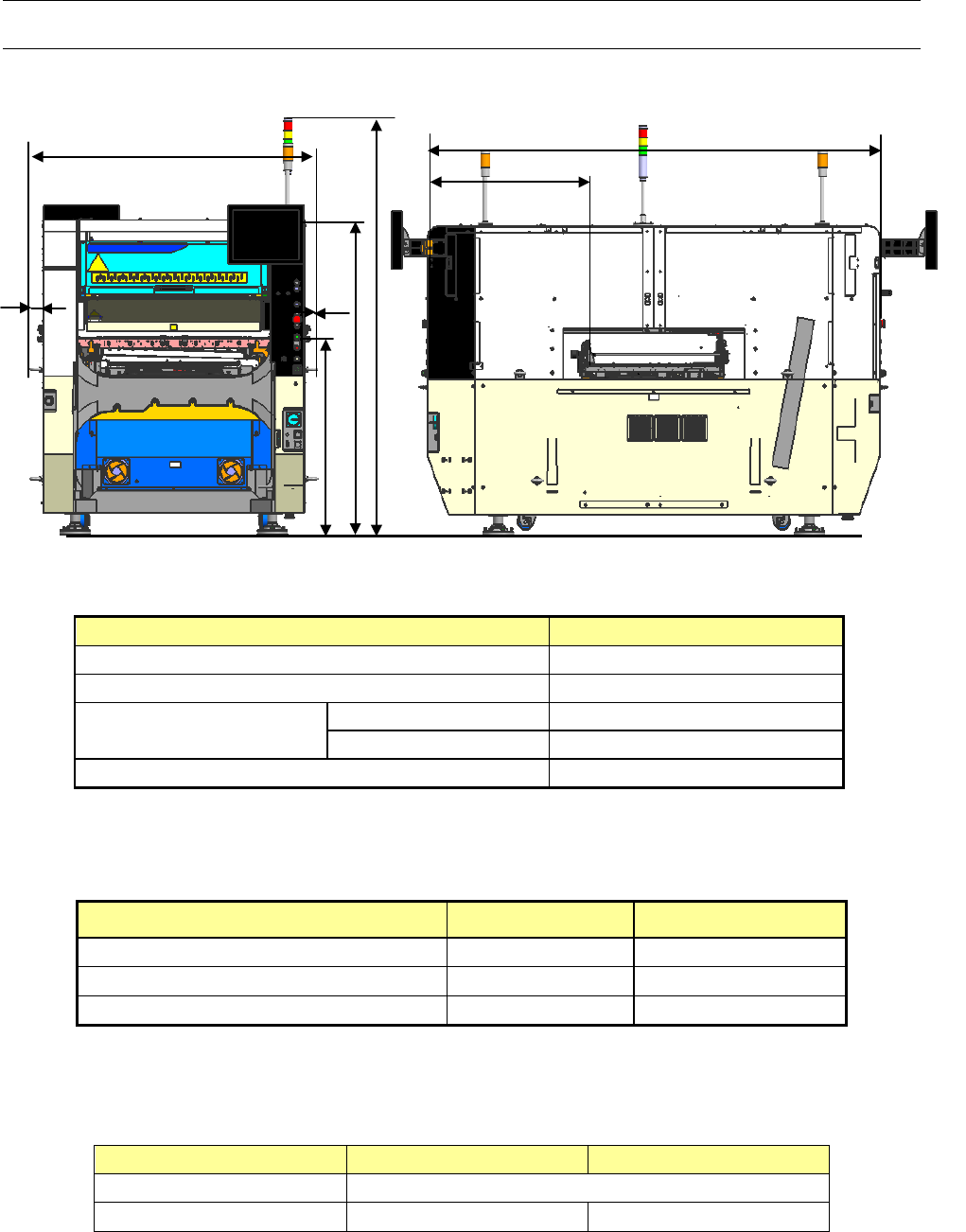

1-3 机械规格
1-3-1 机械尺寸与重量
(1) 机械尺寸
单位：mm
尺寸
A
（传送长度）
1,250
C
（不含
LCD
）
2,095
H
（传出量）
标准机
25
EN
规格
25
I
（从安全盖（安全罩）前面到基准侧基板传送道）
752.5
※上述尺寸的公差为±5mm。
※上述传送尺寸，单通道／双通道共通。
单位：mm
尺寸
传送高度 900mm 传送高度 950mm
B
（从地面至传送带上面）
900
950
E
（从地面到安全盖（安全罩）上面）
1,440
1,490
G
（从地面到信号灯上面）
1,920
1,970
※上述尺寸的公差为±5mm。
（2）主机重量
单位：Kg
RX-6 / RX-6B
RX-6R
单通道规格
1,800
双通道规格
1,830
－
※不含台架、选项类
A
B
C
E
G
I
H
H
