第 1 部 基本篇 第 2 章 生产
2-120
2-12-4 SOT 方向检查（选项）/通用图像元件方向检查
2-12-4-1 概要
从生产菜单的[生产辅助]选择[SOT/元件方向单独检查]、[SOT/元件方向连续检查]来进行检查。
三引脚 SOT 的方向检查通过 OCC 或 VCS 进行。有单独检查和连续检查两种方式。
请在生产前实施检查。以下显示各检查的内容。
检查
内容
SOT/元件方向单独检查
选择了
SOT/
元件方向
单独检查时，只对指定的元件进行方向检查。
另外，对连续检查模式中发生错误的元件进行个别检查。
SOT/元件方向连续检查
选择了
SOT
方向连续检查时，对生产程序数据内所有元件中检查
条件一致的元件进行检查。
◆
对由于某种原因检查失败的元件，可进行单独模式的个别检查。
2-12-4-2 各种动作
（1）对象元件尺寸
1）SOT方向检查
作为对象的SOT元件尺寸为"1608～□4.0mm"。
电极尺寸为长度0.2～1.0mm、宽度0.1～1.0mm。
2) 通用图像元件方向检查
检查对象的通用图像元件为元件要素组3个以下的引脚元件类，非旋转对照元件。
<对应元件示例>
3 引脚 5 引脚 7 引脚
<非对应元件示例>
引脚元件类以外 旋转对照 元件要素组为 4 个
（2）检查
1）SOT 方向检查
吸取的元件在 SOT 方向检查阶段的贴片姿势 0 度的状态下进行贴片，使用 OCC 识别进行
角度判定。
2）通用图像元件方向检查
通过 VCS 识别吸取的元件，进行角度判定。
第 1 部 基本篇 第 2 章 生产
2-121
（3）检查后的元件归还
测定后的元件将被放回原来的位置或被废弃。
如下所示，根据包装方式而有所不同。
废弃位置应根据元件数据中的「元件废弃」设定进行废弃。
如果废弃方法设置为「IC 回收带」、「元件保护」时，则按照设置进行废弃。
由于 1mm 以下的元件在归还时可能出现元件站立、翻倒等情况，因此请根据询问选择处理
动作。
但是不能进行手动吸取。
包装
条件
归还
废弃
带式
－
○
外形尺寸短边 1mm 以下
询问 *1
外形尺寸短边 1mm 以上 ○ ○ *2
托架
○
○ *2
管式
－ ○
*1 显示画面，选择归还元件还是废弃元件。连续测量时，会在开始前进行询问。
*2 当废弃方法为「IC回收传送带」「元件保护」时，进行废弃。
（4）选择吸取的供应装置
当同一元件有多个供应装置(吸取数据)时，从最初输入的数据开始吸取。
（5）改变吸取坐标
无法顺利吸取时，可用手动输入或使用示教功能变更吸取坐标。
第 1 部 基本篇 第 2 章 生产
2-122

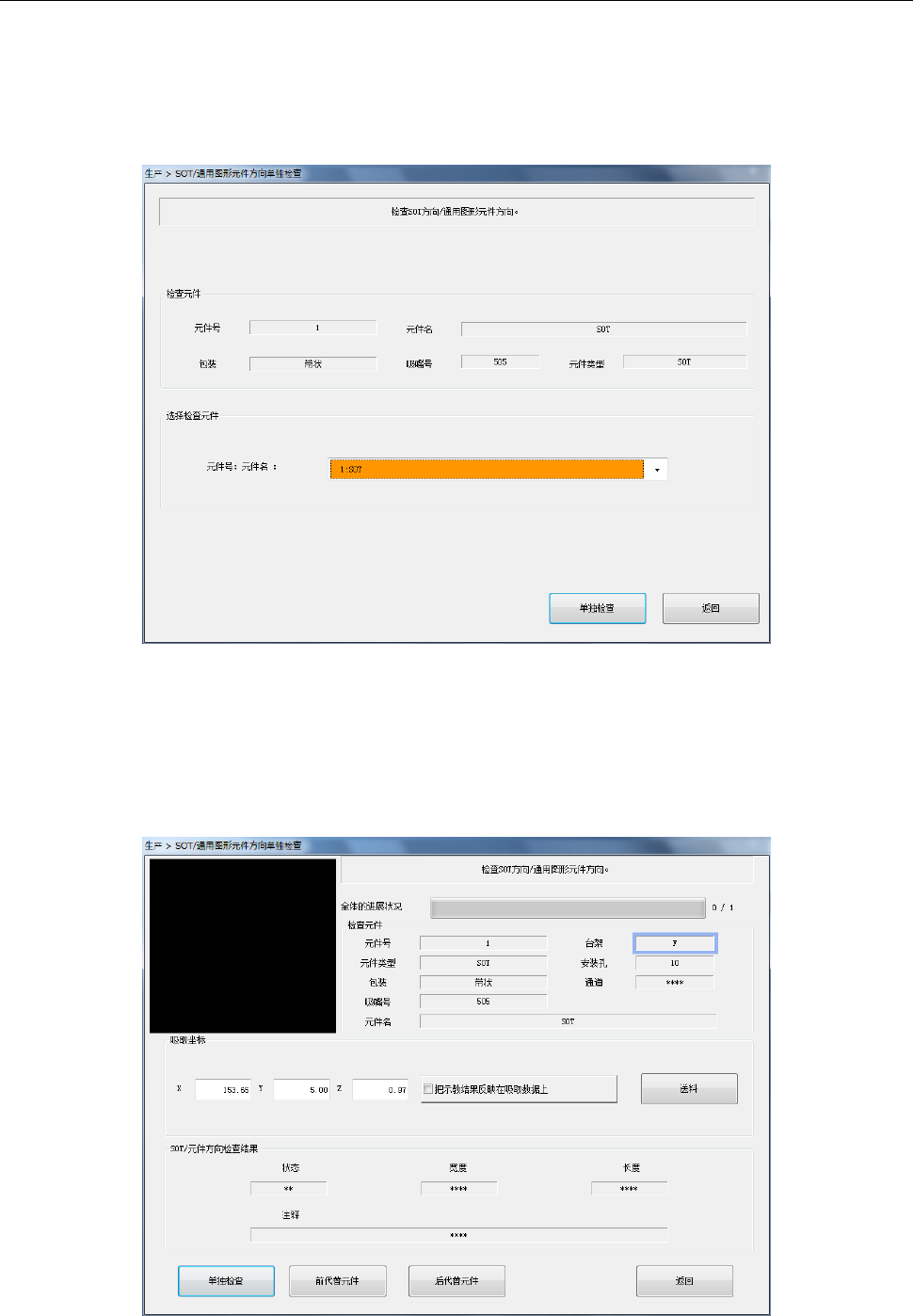

2-12-4-3 单独检查
(1) 选择元件
画面上显示元件的内容。在元件名的组合框内显示三引脚 SOT 列表，在此选择要执行检查的元
件。
按下[返回]按钮时，如果装有吸嘴则会退回吸嘴，返回原来的画面。
若按下[单独检查]按钮，则显示下一项的画面。
1)检查元件、选择检查元件
显示元件的内容。元件名的组合框内显示 SOT/元件方向检查对象元件一览，在此选择要执行检
查的元件。
(2) 执行检查
OCC 移动到吸取位置。
