第 1 部 基本篇 第 4 章 制作生产程序 4- 137 (7) EPV 指定生产执行时 ，相应元件供应装置 吸取时是否进行 EPV 拍照，以及是 否进行正背面 判定检查 。 默认为依照环境 设定 的设定 ｡ 如果元件的供应 装 置（送料器 等）有多个， 请指定 本 生产中使用 的供应装置。 不拍照 仅拍照 检查 不进行 EPV 拍照、 正面背面 判定检查 仅进行 EPV 拍照，不进行 正面背面 判定检查 进行 EPV 拍照 及正面背…
第 1 部 基本篇 第 4 章 制作生产程序
4-136
(6) 吸取坐标
指定吸取位置的XY和Z坐标。输入供应、位置项目后即可自动计算并显示。
另外，需要微调时，请通过示教进行操作。
为了防止人身伤害，示教时切勿将手放入装置内部，也不要将脸和头
靠近装置。
在尚未进行过供料器台架识别的情况下(返回原点后立即或台架上升
后立即)进行示教时，Head 会横越供给装置的上方。
因此请勿将手和脸等伸入或靠近装置内。
使用 HMS 时，切勿使激光直接或通过镜面物体反射进入眼内。
带式供料器、管式供料器只可输入“X1Y1”。

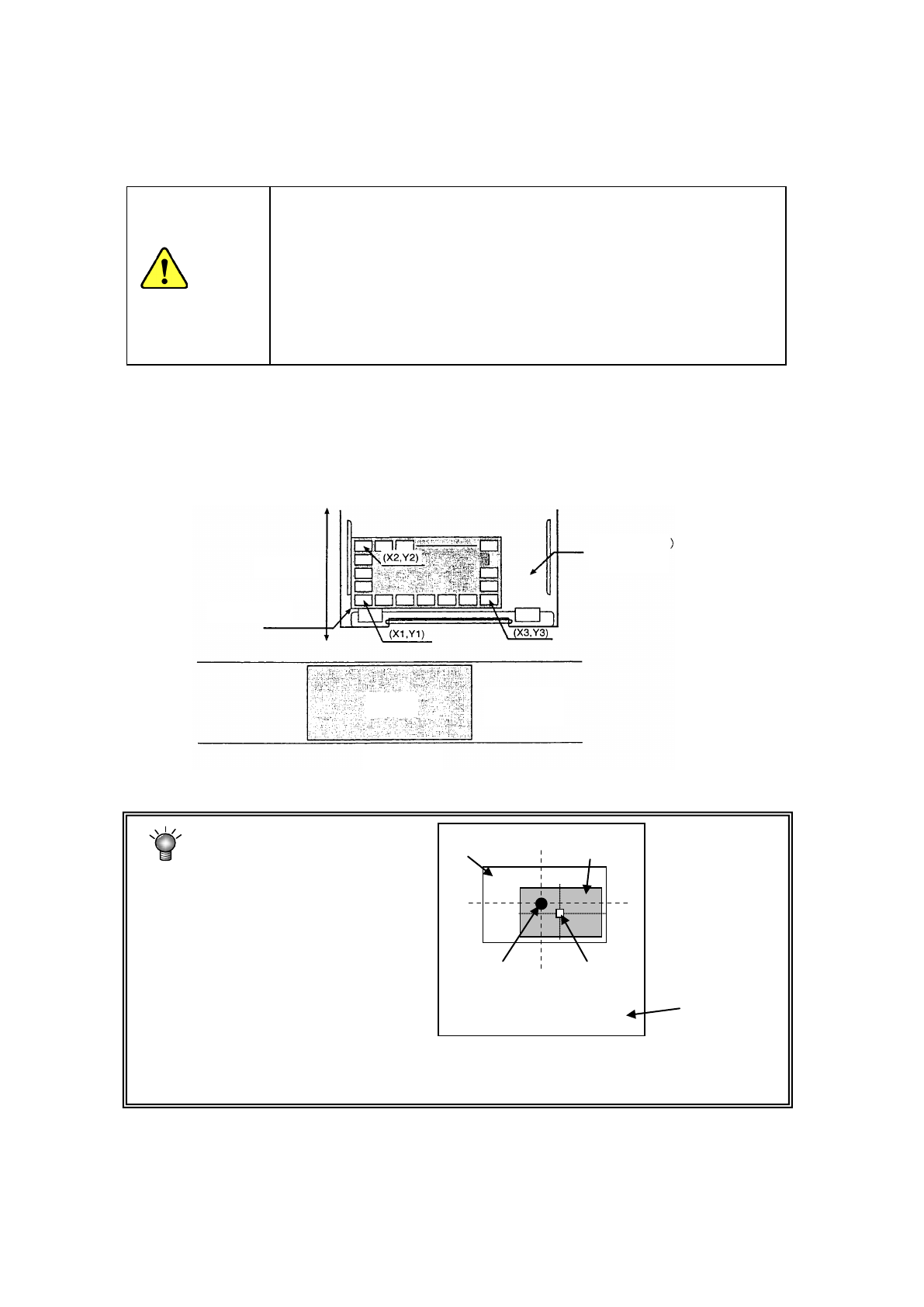

对于托盘，因Head要移动到各元件的位置进行吸取，必须进行3处(下图X1Y1、X2Y2、X3Y3)示
教。
XY，请设置放入元件的框的中
心坐标，而不是元件中心。
※ XY 或 Z 的吸取位置不正确时，易发生芯片站立和吸取失败等错误。
注意
框
元件
框的中心
元件中心
供应装置
拉出放进
MTS、托盘支架
托盘顶住位置
传送通道
机器前侧
基板
第 1 部 基本篇 第 4 章 制作生产程序
4-137
(7) EPV
指定生产执行时，相应元件供应装置吸取时是否进行 EPV 拍照，以及是否进行正背面判定检查。
默认为依照环境设定的设定｡
如果元件的供应装置（送料器等）有多个，请指定本生产中使用的供应装置。
不拍照
仅拍照
检查
不进行 EPV 拍照、正面背面判定检查
仅进行 EPV 拍照，不进行正面背面判定检查
进行 EPV 拍照及正面背面判定检查
生产中的 EPV 拍照・ 检查动作，会因元件数据的拍照设定、检查设定而不同。
(8) 状态（使用）
对执行生产时，是否使用该元件的供给装置进行指定。
初始设置为“使用”。
有多个元件供给装置(供料器等)时，请指定在本次生产中使用的供应装置。
如果只有一个供应装置，指定为“否（No）”时，在数据一致性检查时会发生错误。
有多个供给装置时，设置为“不使用（No）”的供应装置不作为代替使用。
(9) 剩余数
指定元件的剩余数。托盘元件时可设置此项。
供料器元件时，不能设置此项。
第 1 部 基本篇 第 4 章 制作生产程序
4-138
4-3-7 数据完成状态
检查数据的完成状态。若未完成则不能进行优化。

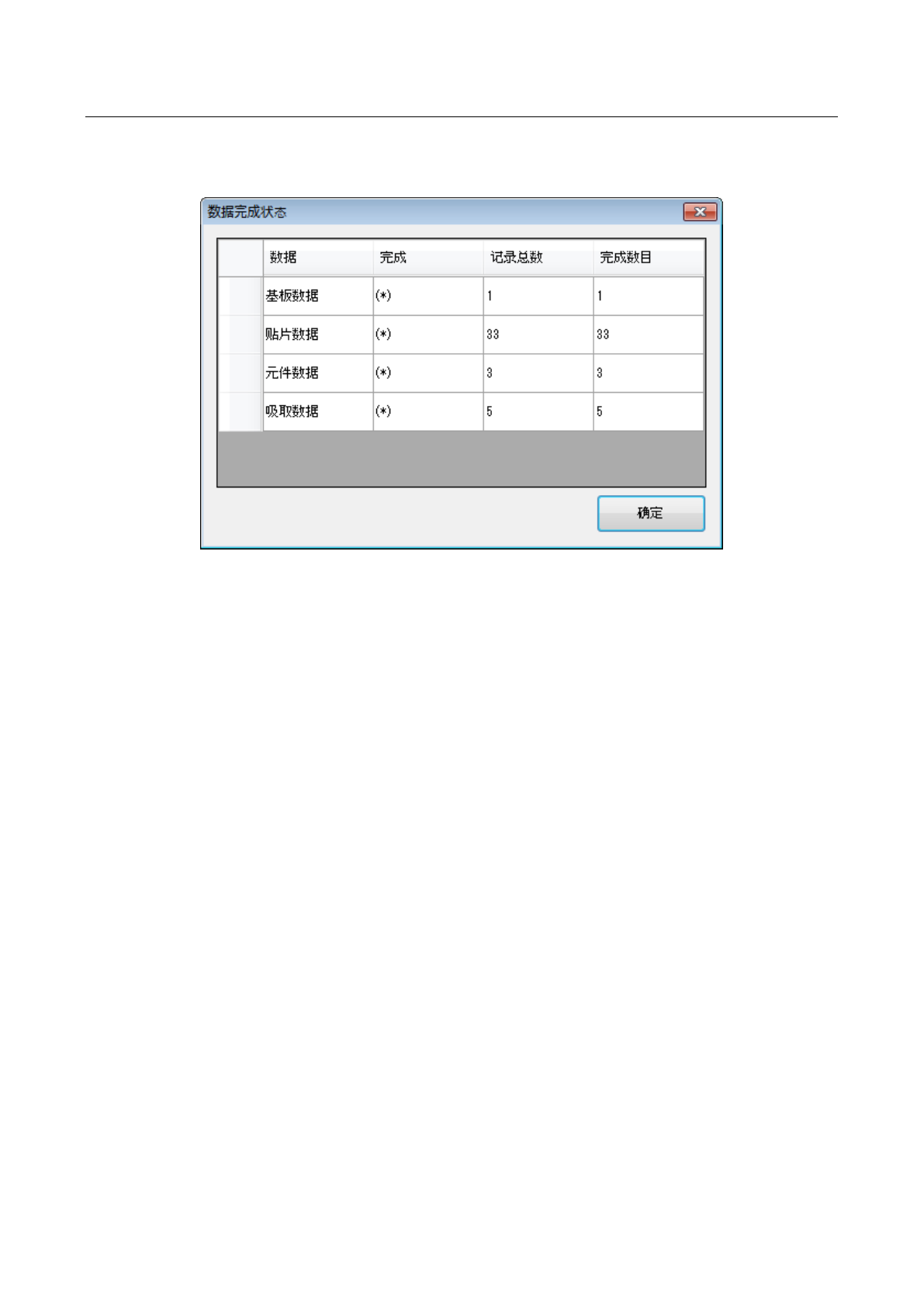

从菜单中选择[数据]-[数据完成状态]后，会显示如下画面。
如果记录总数和完成数目一致，则表示数据已完成，在完成的“( )”中显示“*”。
另外，「吸取数据」及记录总数为0的项目，即使不显示“*”，也被看作完成。
有未完成的项目时，请完成该项目。
