第 2 部 功能详解篇 第 9 章 手动控制 9- 24 9-4-1- 4 控制对象：支撑台 按下 [ 支撑 台 ] 按钮，即可显示 以下画面 。 ・ 支撑台 ( 单通道 ) (1) 状态 显示 原点传感器 的 状态 。 (2) 控制项目 用单选按钮选择 控制项目。 按下 控制按钮后， 即开始进行 与被选择项目 对应的 控制。 1) 支撑台 控制支撑台上下 。 选择 [ 支撑台 ] 时， 按 [ ON ] 按钮 ， [ OFF ] 按钮…
第 2 部 功能详解篇 第 9 章 手动控制
9-23
9-4-1-3 控制对象：马达
按下[马达]按钮后，即可显示以下画面。
· 马达（单通道）
· 马达（双通道）
(1) 马达选择
用单选按钮选择马达控制。
(双通道传送时，由于马达不区分 IN/OUT，不需选择)
(2) 旋转方向
用单选按钮选择马达旋转方向。
(3) ON/OFF 按钮
按[ON]按钮，[OFF]按钮，[ON/OFF]按钮，对选择的马达进行 ON/OFF 控制。
(4) 选择前/后(仅双通道传送)
双通道传送时，用单选按钮选择前后通道。
第 2 部 功能详解篇 第 9 章 手动控制
9-24
9-4-1-4 控制对象：支撑台
按下[支撑台]按钮，即可显示以下画面。

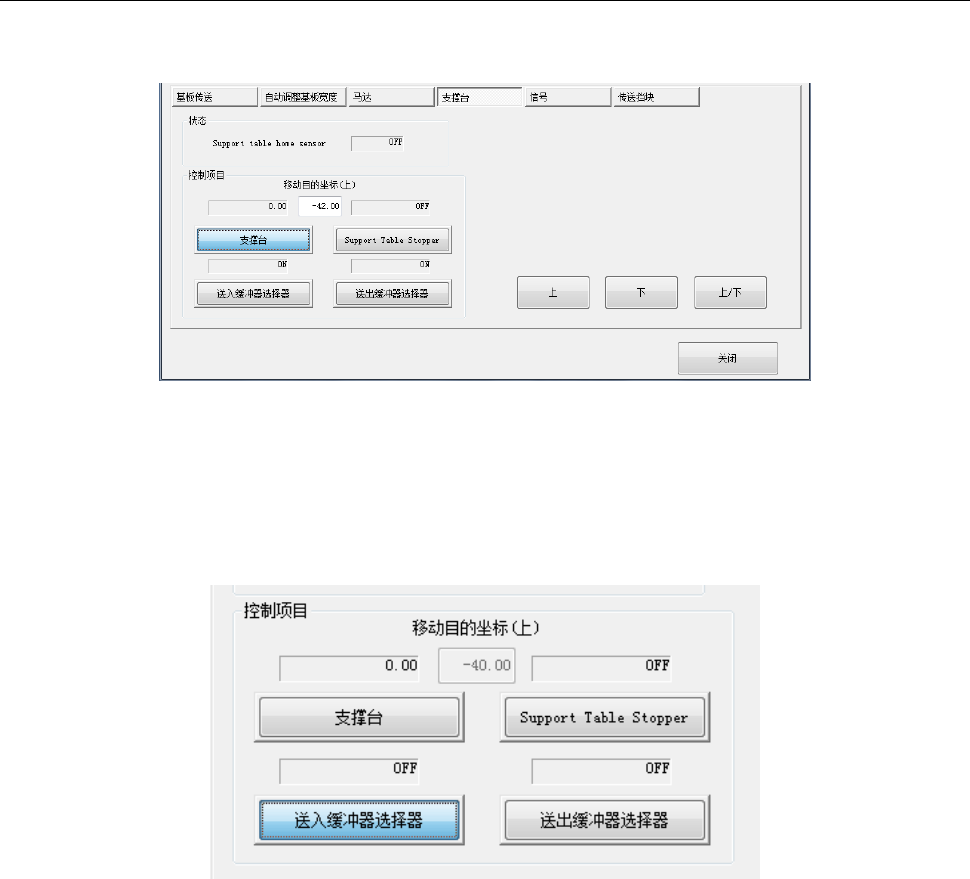

・ 支撑台(单通道)
(1) 状态
显示原点传感器的状态。
(2) 控制项目
用单选按钮选择控制项目。
按下控制按钮后，即开始进行与被选择项目对应的控制。
1) 支撑台
控制支撑台上下。选择[支撑台]时，
按[ON]按钮，[OFF]按钮，[ON / OFF]按钮进行控制。
2) Support Table Stopper（支撑台挡块）
控制 Support Table Stopper 的 ON/OFF。
选择时[Support Table Stopper] 时，
按[ON]按钮，[OFF]按钮，[ON/OFF]按钮进行控制。
3) 缓冲器选择器
控制缓冲器选择器的 ON/OFF。
选择[送入缓冲器选择器]或[送出缓冲器选择器]时，
按[ON]按钮，[OFF]按钮，[ON/OFF]按钮进行控制。
第 2 部 功能详解篇 第 9 章 手动控制
9-25

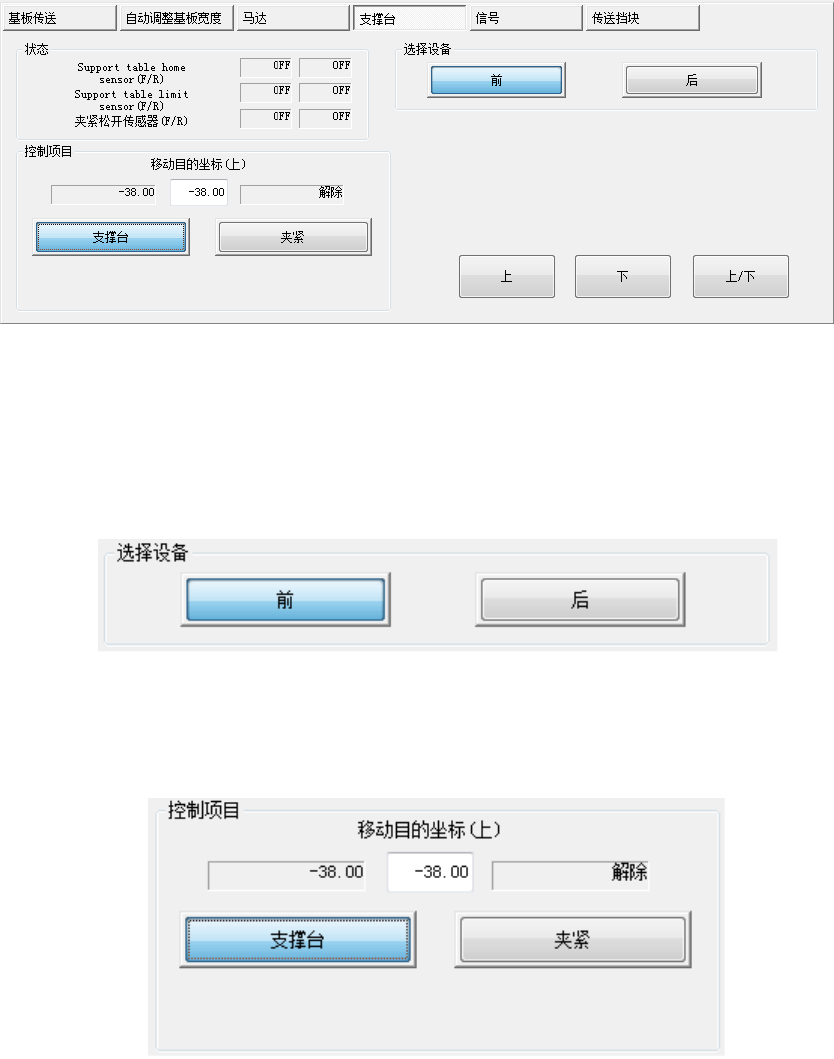

・ 支撑台(双通道)
(1) 状态
显示原点传感器的状态。
(2) 选择前 / 后 (仅双通道传送)
双通道传送时，要使用单选按钮选择前后通道。
(3) 控制项目
用单选按钮选择控制项目。
按下控制按钮，即开始对选择的项目所对应的控制。
1) 支撑台
将支撑台上下运动。选择[支撑台]时，
按[上]按钮、[下]按钮、[上/下]按钮进行控制。
2) 夹紧
夹紧气缸 ON/OFF。选择[夹紧] 时，
按[ON]按钮、[OFF]按钮、[ON/OFF]按钮进行控制。
