第 1 部 基本篇 第 4 章 制作生产程序 4- 151 3) 从小口径 吸嘴对象元件 开始贴片 ： 勾选 此项 ，优化为从使用 小口径吸嘴的元件开始先 贴片。 4) 指定同一 托盘集中配置 ： 对于供应到 MTC/M TS 的同一品 种的托盘元件 ，指定是统一配置，还是 以供给速度优先配置。 a ） 同一托盘集中 配置： 以同一种类元 件 为单位配 置。 b ） 供给速度优先 配置： 以供给速度优 先配置。 元件类型 A 元件类型 …
第 1 部 基本篇 第 4 章 制作生产程序
4-150
2) 考虑元件种类、元件高度
制作密集元件贴片(邻接贴片)的程序时，可设置自动考虑元件高度的元件层。
勾选本项后，将按下列顺序进行贴片。

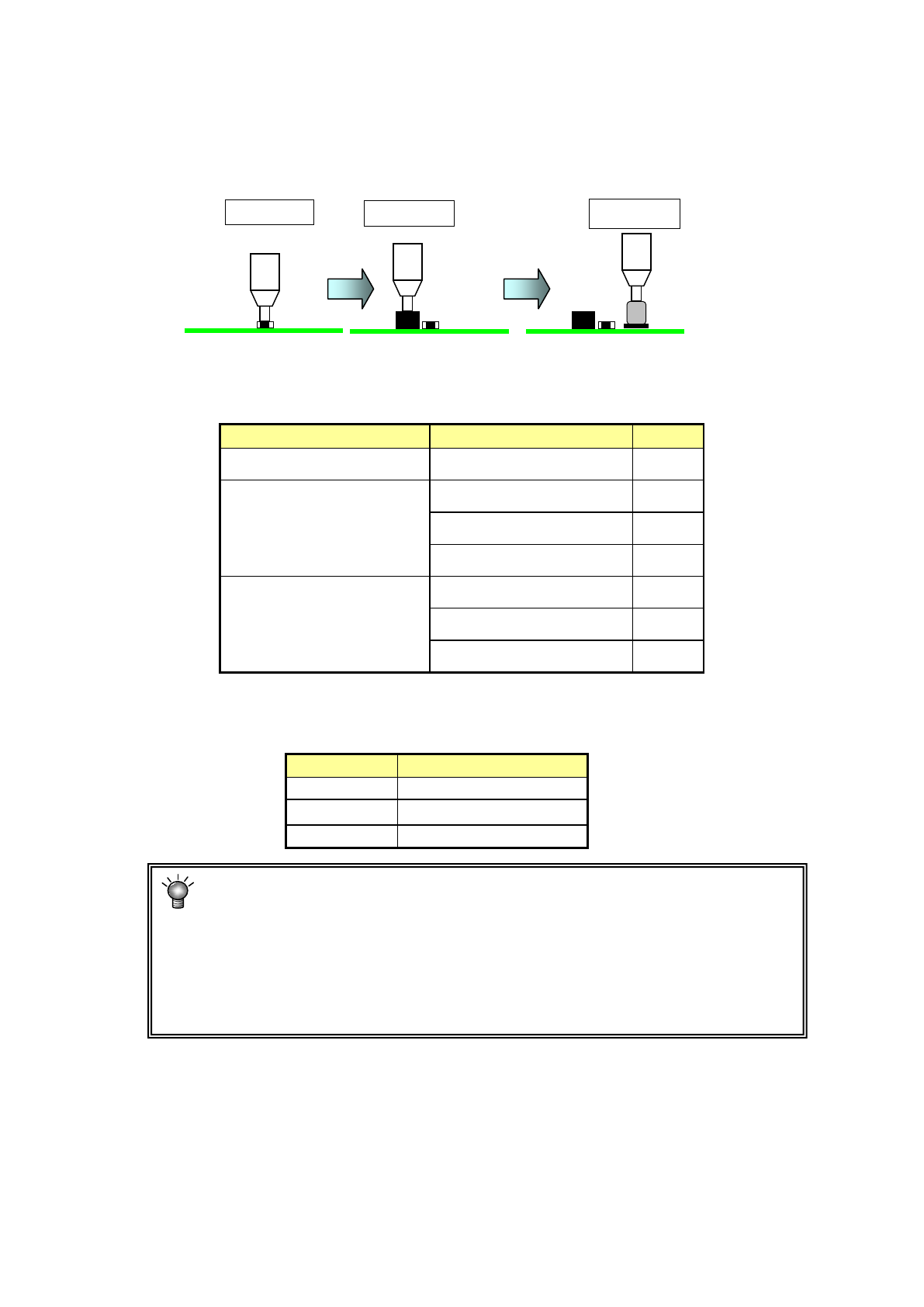

<考虑了元件种类、元件高度的贴片>
<贴片的优先顺序与元件种类、元件高度的关系>
优先顺序如下表所示，非铝电解电容器产品优先进行贴片。
元件类型 元件高度 层
方形芯片 0.0mm ＜ H ≦ 0.25mm 1
非铝电解电容器
0.00mm ＜ H ≦ 5.5mm 2
5.5mm ＜ H ≦ 12.0mm 3
12.0mm ＜ H 4
铝电解电容器
0.0mm ＜ H ≦ 5.5mm 5
5.5mm ＜ H ≦ 12.0mm 6
12.0mm ＜H 7
<层的优先顺序>
各层的相互关系如下。
优先顺序
层种类
1
贴片层
2
元件层
3
元件种类
·
高度层
在“操作选项”画面的「生产(暂停) 」选项卡中未勾选「发生无元件时暂停」时，
如果生产中因元件用完等无法贴片时，则将跳过该元件并继续进行贴片。
而该元件将在补满元件后，重新开始时被最后贴片。
在这种情况下，考虑到元件高度的生产条件有可能会破坏。
因此，在选择了“考虑元件种类、元件高度”时，建议操作选项选择
“发生无元件时暂停”。
贴片顺序①
贴片顺序②
贴片顺序③
第 1 部 基本篇 第 4 章 制作生产程序
4-151
3)从小口径吸嘴对象元件开始贴片 ：
勾选此项，优化为从使用小口径吸嘴的元件开始先贴片。
4)指定同一托盘集中配置 ：
对于供应到 MTC/MTS 的同一品种的托盘元件，指定是统一配置，还是以供给速度优先配置。
a）同一托盘集中配置：以同一种类元件为单位配置。
b）供给速度优先配置：以供给速度优先配置。
元件类型
A
元件类型
A
A
元件类型
B
A
元件类型
C
元件类型
B
A
B
B
B
C
元件类型
C
A
C
B
C
C
同一托盘集中配置
供给速度优先配置
第 1 部 基本篇 第 4 章 制作生产程序
4-152
（5）供料器选项
对优化中使用的供料器类型及供料器配置的计算方法进行设置。
1) 供料器类型的设置
对于相同的料带宽度，有多个供料器类型的电动式供料器时，设置「优化中使用的供料器类型」。
选择多个时，从选择的供料器类型中使用最适当的供料器，生成吸取数据。
项目名
内容
供料器类型
(EF
、
RF)
表示电子带式供料器的种类。
使用
选择对象供料器是否优化使用。
如勾选，将优化使用。
可使用数量
设置对象供料器优化使用时的数量上限。
供料器类型(EF)
供料器类型(RF)
可使用数量的输入范围
E 8mm S
RF 8mm
1 ～ 80
E 8mm D
E 12mm
RF 12mm
1
～
80
E 16mm
RF 16mm
1
～
40
E 24mm
RF 24mm
1
～
40
E 32mm
RF 32mm
1
～
26
按下「执行」按钮时，如果「元件供应数」的设置数超过了电子带式供料器可使用数的合计时，
不能执行优化。并且，为电动台架(RF)配置电子带式送料器(EF)、管状送料器时，如后述的「附
件使用条件」为「未使用」时，将不能执行优化。
