第 1 部 基本篇 第 4 章 制作生产程序 4- 91 （ 12 ） 图像 用 VCS 摄像机 输入用于 元件定心的信 息。 设置的信息，根 据元件类型会有不同。 图像定心，即是通过 VCS 摄像机识别元件的明亮部分（引脚、球等），进行定心。另外，通过图像 定心还可检测出 引脚弯曲、球变形等不良 状况。 为了进行定心、 检测不良状况，必 须在 图像 的项目中输入引脚、球 形等尺寸，及设置 不良状况的检 测级别等。 ・ 图像定心对象元件…
第 1 部 基本篇 第 4 章 制作生产程序
4-90
检查选项卡的项目，根据元件类型等的设置状况，其设置会有限制。
元件类型
芯片站立
验证
异类元件判定
SOT 方向
吸取位置偏移
共面
方形芯片
○ ○*1*2 ○ × ○
×
方形芯片
(LED)
○ ○*1*2 ○ × ○
×
圆筒形芯片
○ ○*1 ○ × ○
×
铝电解电容
○ ○*1 ○ × ○ ×
SOT
○ × ○ ○ ○ ×
微调电容器
○ × ○ × ○ ×
网络电阻
○ × ○ × ○ ×
SOP
○ × ○ × ○ ○*3
HSOP
○ × ○ × ○ ×
SOJ
○ × ○ × ○ ×
QFP
○ × ○ × ○ ○*3
GaAsFET
○ × ○ × ○ ×
PLCC (QFJ)
○ × ○ × ○ ×
PQFP (BQFP)
○ × ○ × ○ ○*3
TSOP
○ × ○ × ○ ○*3
TSOP2
○ × ○ × ○ ○*3
BGA
○ × ○ × ○ ○*3
FBGA
○ × ○ × ○ ○*3
QFN
○ × ○ × ○ ×
外形识别元件
○ × ○ × ○ ×
通用图像
○ × ○ × ○ ×
单向引脚连接器
○ × ○ × ○ ○*3
双向引脚连接器
○ × ○ × ○ ○*3
Z
形引脚连接器
○ × ○ × ○ ○*3
扩展引脚连接器
○ × ○ × ○ ×
J
引脚插座
○ × ○ × ○ ×
鸥翼式插座
○ × ○ × ○ ×
带减震器的插座
○ × ○ × ○ ×
其它元件
○ × ○ × ○ ×
*1 仅当元件外形尺寸的长边为 10.00mm 以下，「包装」为「带式」时，才可以输入。
*2 短边不足 0.45mm 时，不能输入。
*3 如果元件外形不是 1.00×1.00mm～50.00×100.00mm 时，不能输入。
第 1 部 基本篇 第 4 章 制作生产程序
4-91
（12）图像
用 VCS 摄像机输入用于元件定心的信息。
设置的信息，根据元件类型会有不同。
图像定心，即是通过VCS摄像机识别元件的明亮部分（引脚、球等），进行定心。另外，通过图像
定心还可检测出引脚弯曲、球变形等不良状况。
为了进行定心、检测不良状况，必须在图像的项目中输入引脚、球形等尺寸，及设置不良状况的检
测级别等。
・ 图像定心对象元件

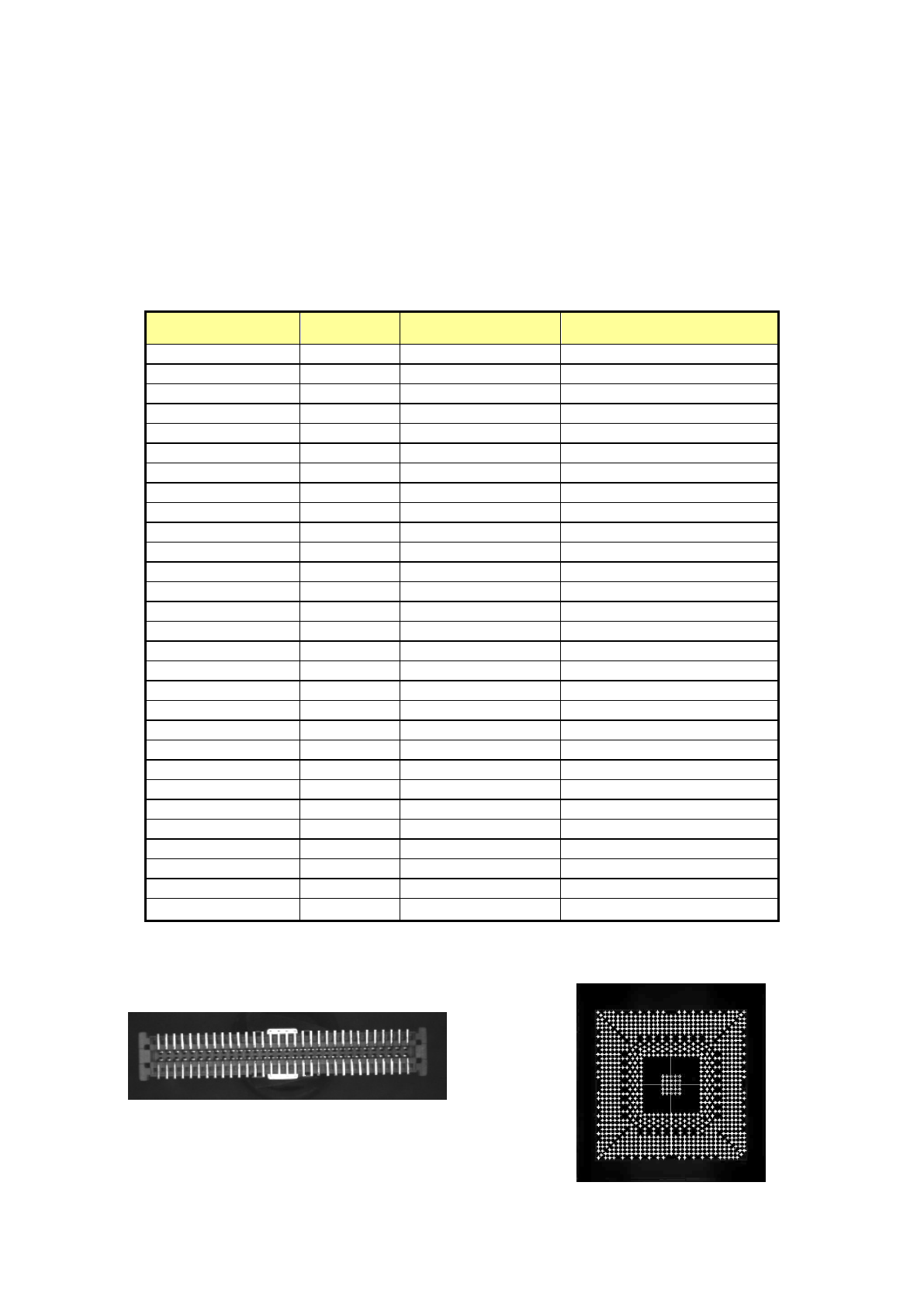

元件种类
图像识别
引脚形状等
参考：可否激光识别
方形芯片
×
—
○
方形芯片(LED)
×
—
○
圆筒形芯片
×
—
○
铝电解电容
○ 引脚元件 ○
SOT
×
—
○
微调电容
×
—
○
网络电阻
×
—
○
SOP
○ 引脚元件 ○
HSOP
○
引脚元件
○
SOJ
○
引脚元件
○
QFP
○
引脚元件
○
GaAsFET
○ 引脚元件 ○
PLCC(QFJ)
○
引脚元件
○
PQFP(BQFP)
○
引脚元件
○
TSOP
○
引脚元件
○
TSOP2
○ 引脚元件 ○
BGA
○
球元件
○
FBGA
○
球元件
×
QFN
○
引脚元件
○
外形识别元件
○ 外形识别元件 ×
通用图像元件
○
外形识别元件
×
单向引脚连接器
○
引脚元件
○
双向引脚连接器
○
引脚元件
○
Z
引脚连接器
○ 引脚元件 ○
扩展引脚连接器
○
引脚元件
×
J引脚插座
○
引脚元件
○
鸥翼形插座
○
引脚元件
○
带减震器的插座
○ 引脚元件 ○
其它元件
× — ○
例 1） 连接器元件时（引脚识别） 例２） BGA 元件时（球识别）
第 1 部 基本篇 第 4 章 制作生产程序
4-92
1)元件类型 引脚元件时
① 引脚间距
输入引脚之间的尺寸。
② 引脚信息
a ) 长度

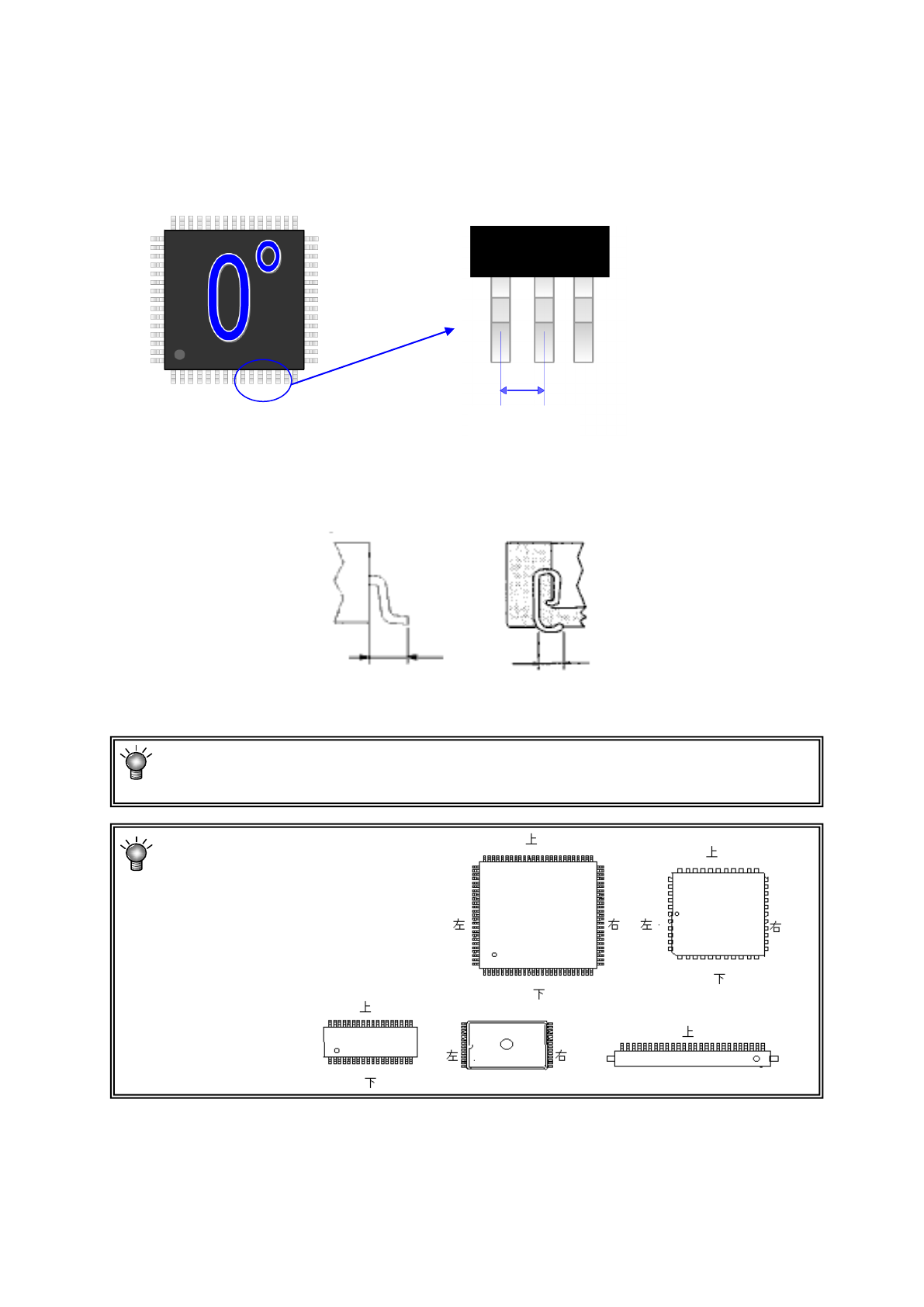

输入引脚的长度。有下、右、上、左的输入位置，根据元件类型决定需要的输入位置。
对于 QFP，由于 4 个方向长度相同，只需输入 1 处(长度 下)。
输入用 VCS 识别的长度值。当为 QFJ 时，由于直到模部内侧(元件底部) 都有引脚，因此
可输入比从上面看的长度稍大些的值。
「图像数据」中的“下、右、上、左”
以本装置中所定义的 0 度的贴片方向为
基准来表示。
引脚长度
引脚长度
引脚间距
