第 2 部 功能详解篇 第 7 章 操作选项
7-22
7-5 跟踪、检查
设置跟踪、检查的操作选项。
7-5-1 检查有效

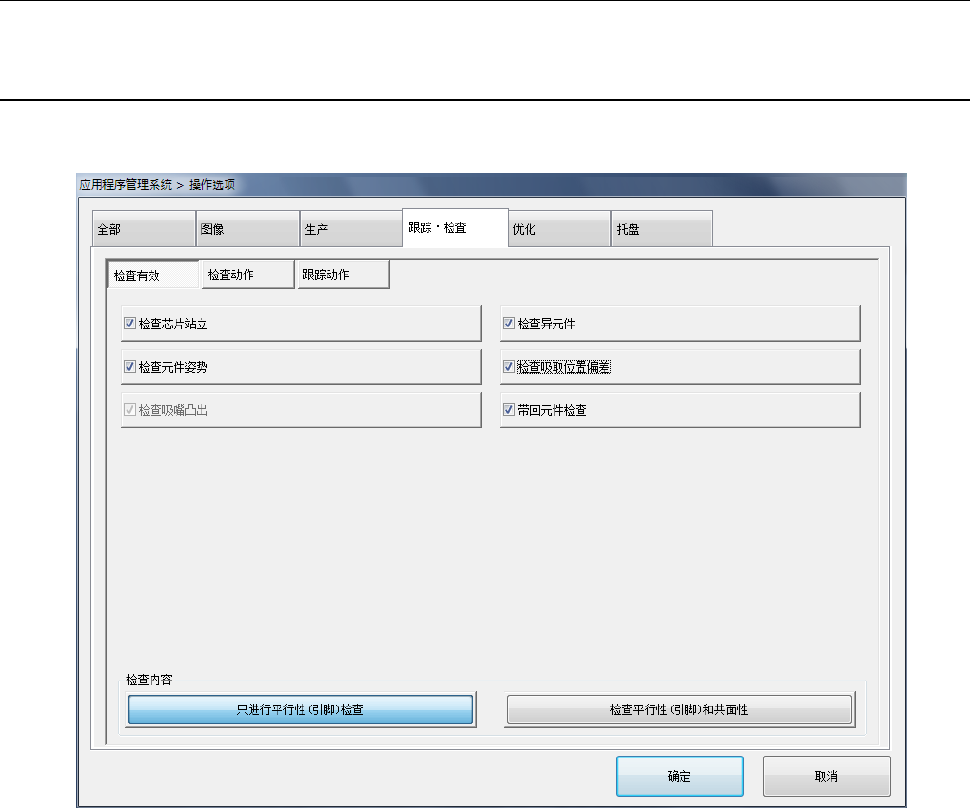

按下［检查有效］按钮，会显示“检查有效选项设置画面”。
第 2 部 功能详解篇 第 7 章 操作选项
7-23
No.
项目
内容
状态
动作及详细内容
1
检查芯片站立
设置执行芯片站立检查。
对元件数据的
[
芯片站立
]
有效的元件，进行芯片站立检查。
与元件数据的设置无关，不进行芯片站立检查。
2
检查异元件
设置执行检查异类元件功能。
对元件数据的
[
检查异元件
]
有效的元件，进行异元件检查。
尽管元件数据有设置，但不进行异元件检查。
3
检查元件姿势
设置执行元件姿势检查功能。
对元件数据的短边和长边的比率与测量结果的比率进行比
较，差值未在一定范围时，为元件方向异常。
4
检查吸取位置偏差
设置执行检查吸取位置偏差功能。
吸取元件后，通过激光识别判定取位置偏离吸嘴中心的数
值。
5
检查吸嘴凸出
设置执行检查吸嘴凸出功能。在机器设置中设置了精度优先时，才可以
设置本项。
检查吸嘴凸出功能有效。在进行高密度贴片吸取元件中吸嘴
从元件凸出时，会显示吸取位置偏离错误。
6
带回元件检查
设置执行带回元件检查功能。
带回元件检查功能有效。
7
检查内容
设定检查项目。
仅当 MS 参数设定中使用共面性，且平行（共线性）的比例不为 0 时，
才能设定此项。
只进行平行性（引
脚）检查
仅进行平行（共线性）检查。
检查平行性（引脚）
和共面性
进行平行（共线性）及共面性两种检查。
第 2 部 功能详解篇 第 7 章 操作选项
7-24
7-5-2 检查动作
按下［检查动作］按钮，会显示“检查动作设置画 面 ”。
