第 2 部 功能详解篇 第 8 章 机器设置
8-39
8-3-4-3 Head 等待位置

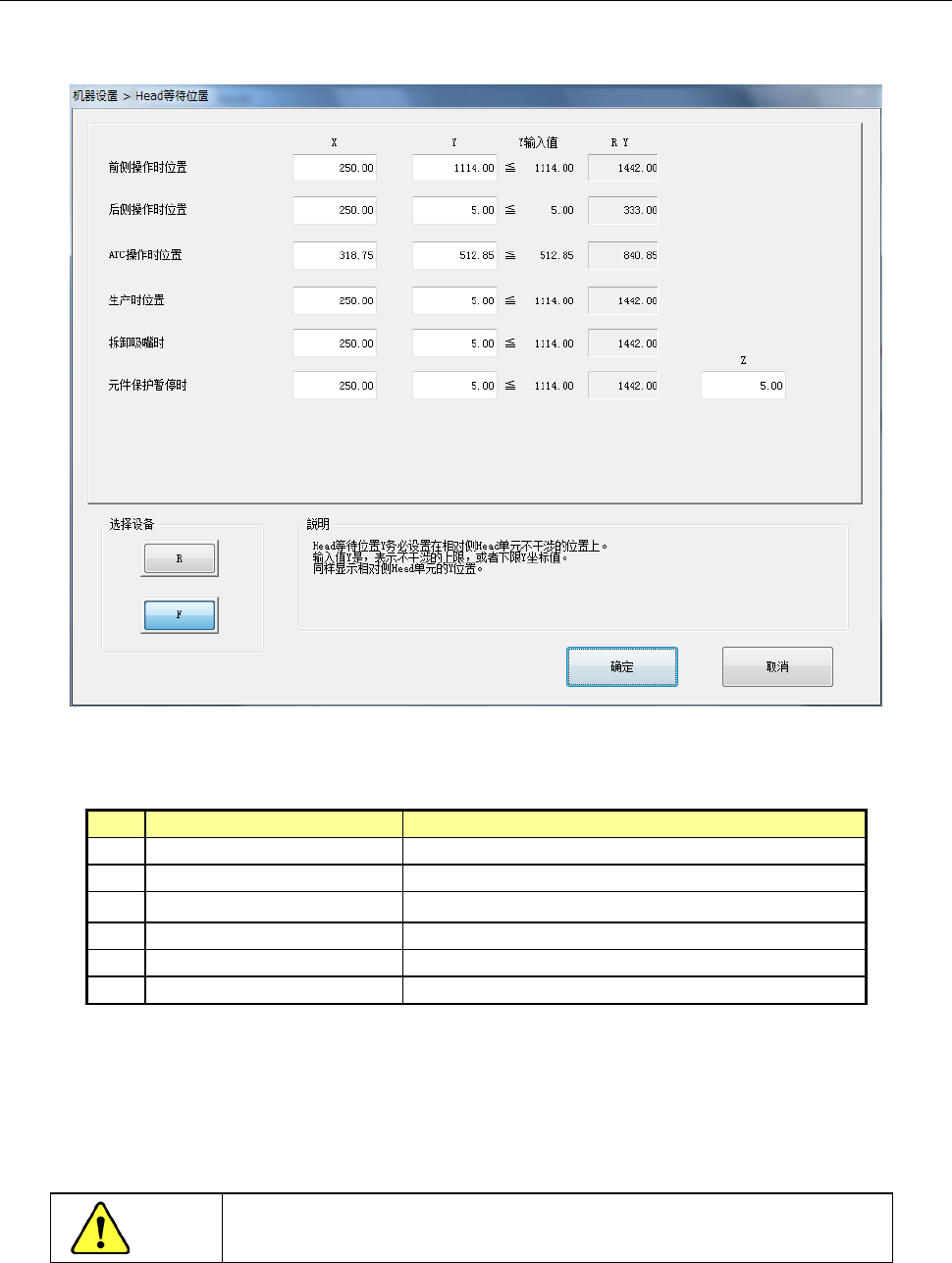

选择 Head 等待位置后，会显示如下画面。
(1) 设置项目
No.
项目
设置内容
1
前侧操作时位置
X,Y
位置
2
后侧操作时位置
X,Y
位置
3
ATC
操作时位置
X,Y
位置
4
生产时位置
X,Y位置
5
拆卸吸嘴时
X,Y
位置
6
元件保护暂停时
X,Y,Z
位置
(2) 设置方法
1) 在编辑框中分别输入XYZ。
2) 使用示教输入。此时，输入焦点无论在XY任何一方，XY可同时自动反映对应值。
3) 示教Z时，输入焦点必须在Z。
为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要将脸和头
靠近装置。
注意
第 2 部 功能详解篇 第 8 章 机器设置
8-40
8-3-4-4 MTS 装配位置偏差

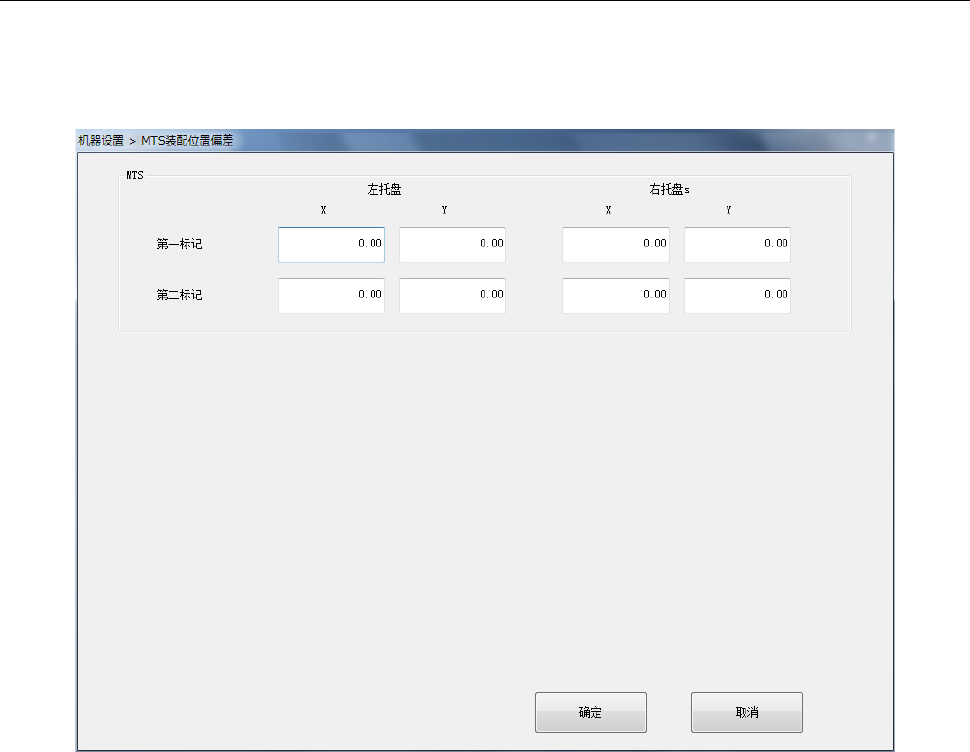

选择MTS装配位置偏差后，可显示如下画面。
进行MTS装配位置偏差设置。
可进行左右托盘标记位置1、2的设置。
(1) 设置项目
1
）
MTS/
标记位置校正
标记位置校正功能，是指取得 MTS 台架标记的水平方向（X、Y）相对于设计原点的偏差，
以便在吸取元件时校正生产程序的吸取坐标。
※使用 TR8S 时，仅使用左托盘位置。
第 2 部 功能详解篇 第 8 章 机器设置
8-41
(2) 设置方法
1)
标记位置校正
进行 MTS 台架标记的第 1 标记和第 2 标记位置的示教。
选择要设置偏差值的标记项目，按下示教面板装置键（「HMS」或「CAMERA」）显示 MTS 台
架标记，开始进行示教。
检查和进行调整，使示教位置处于台架标记的中心。
示教结束后，会自动输入相对于台架标记位置设计值的 X、Y 偏差值。

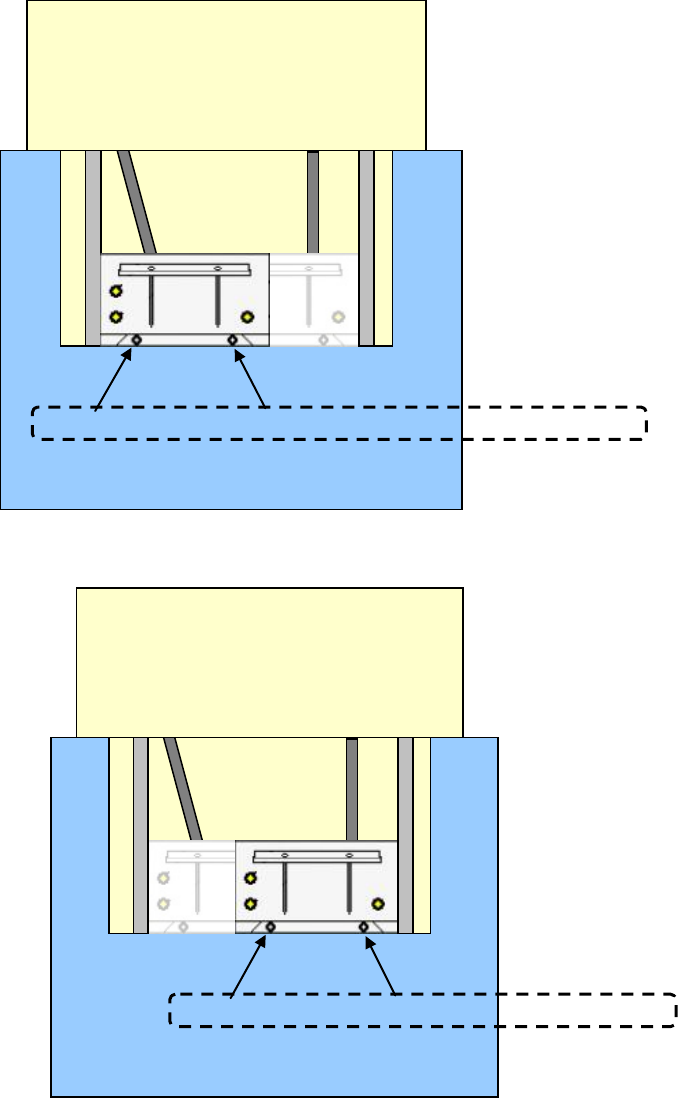

左托盘时
TR7DN
Front<--->Rear
＜上面图＞
第１标记
第２标记
标记位置校正
TR7DN
右托盘时
TR7DN
Front<--->Rear
＜上面图＞
第１标记
第２标记
标记位置校正
