第 2 部 功能详解篇 第 12 章 选项组件
12-88
◆
3 点法的引脚元件共面性(默认)
通过任意 3 个端子的最下点的几何学平面上，其他端子的最下点全部位于封装主体一侧，由该 3
点构成的三角形的内部或边上含有封装重心的平面。但不受自重的影响。
如果有多个组合满足上述条件，则采用共面的值较大的组合。
◆
最小二乘法的引脚元件的共面性
最小二乘法的方法是，从所有端子的最下点用最小二乘法求出的平面，对与距离封装主体一侧距离
最远的端子最下点相接的平面，到最远端子的距离为共面。
◆
最小二乘法的球元件共面性
从所有球的顶点使用最小二乘法求出的平面，对从与距离封装主体一侧最远的球顶点相接的平面，
将到最远球的距离作为共面。
使用最下点求出的平面
使用最小二乘法求出的平面
第 2 部 功能详解篇 第 12 章 选项组件
12-89

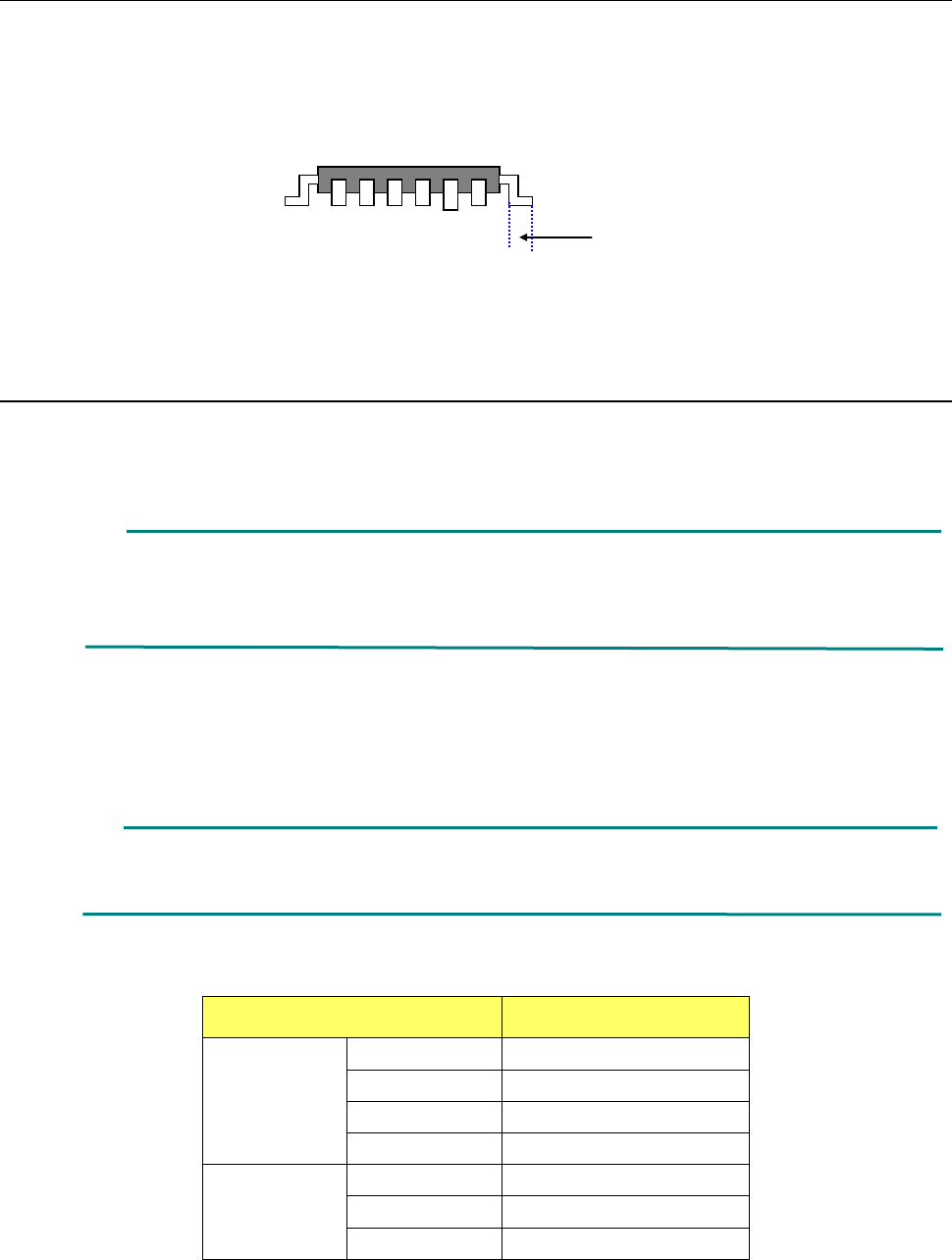

12-12-2-3 检查判定基准
■ 平行（共线性）检查(仅引脚元件)
使用元件数据编辑中的共线性检查「判定值」，检查各边各引脚上下方向的弯曲。
◇ 检查的位置为各引脚在基板上设置的面的中心。
■ 共面性检查
使用元件编辑中的共面性检查「判定值」，检查引脚上下方向的弯曲。
12-12-3 规格概要
(1) 对象元件
QFP、SOP､ BGA、连接器
※仅限使用 VCS 识别时。
球元件(BGA)仅限识别种类为指定全球(全球基板､全球陶瓷)时｡通过通用图像制作的
元件不适用｡
(2) 分辨率、精度
① 分辨率 ：1μｍ
② 精度（3σ）： 15μｍ
当由于接触探针的接触痕迹等端子有伤痕的元件、或引脚元件上的端子面的形状不是
矩形，测量面的形状不是平面时，有时不能正确判定。
(3) 元件尺寸
项目 尺寸
引脚元件
间距
0.4mm
以上
引脚宽 0.2mm 以上
引脚长 0.3mm 以上
元件尺寸 48mm×180mm 以下
球元件
间距 0.8mm 以上
球径 0.4mm 以上
元件尺寸
48mm×180mm
以下
扫描位置
第 2 部 功能详解篇 第 12 章 选项组件
12-90
(4) 可测量范围
可测量范围为１mm 以内，超过此范围会发生错误。
(5) 测量重试
可设定发生了测量错误时的重新测量的次数｡
（参见「8-3-6-8 共面性」）
(6) 输入测量参数
① 测量时的共面性判定值
② 电极尺寸：宽度、长度(仅引脚元件)
③ 测量高度偏移
④ 引脚偏移
⑤ 曝光时间
(7) 输出测量结果
① 对设定值判定好坏
② 输出所有端子的高度信息及判定好坏
(8) 激光强度
激光 ：等级 3B(IEC60825-1:2007) 可视光
最大输出：100mW
波长：600-700nm
1mm
