第 1 部 基本篇 第 4 章 制作生产程序
4-61
⑨ MTS
・ MTS 速度
指定托盘的拉出速度。防止轻的元件跳出来。
・ MTS 标记识别
使用 MTS 时，将识别吸取基准位置标记设置为「是」后，当拉出放有设置元件的托盘时，会
进行吸取基准位置标记的识别，校正吸取、放回元件等的执行坐标。
选择“是”，吸取精度会提高，但需要花费识别时间。
第 1 部 基本篇 第 4 章 制作生产程序
4-62

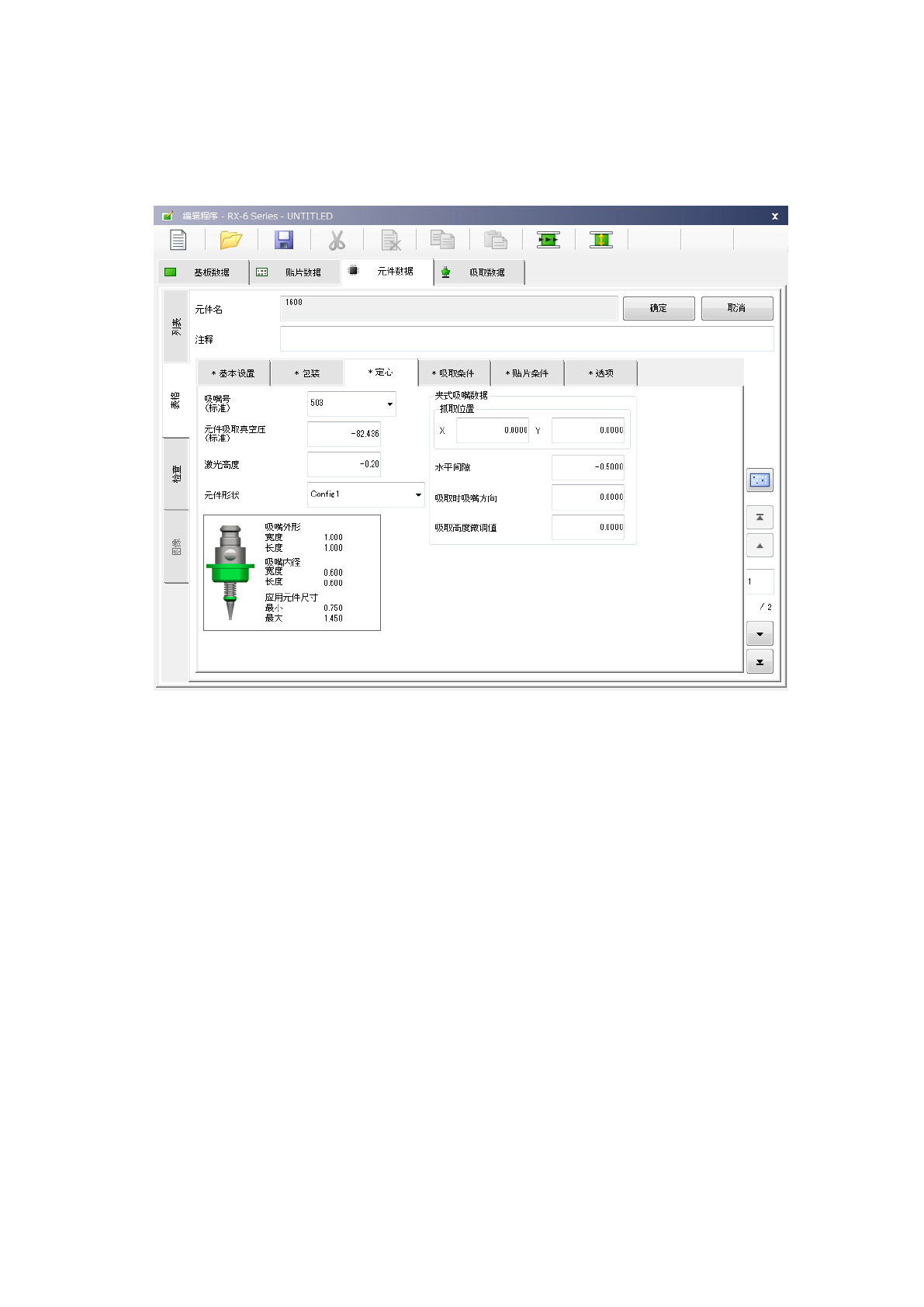

（3）定心
1）激光定心时
设置“吸嘴号”、“元件吸取真空压”、“激光高度”、“元件形状”、“夹式吸嘴数据”。
① 吸嘴号
请从下拉式列表中选择能够稳定吸取元件的吸嘴编号。
会显示标准吸嘴（500～509）以及在设置中分配的其他吸嘴号。
② 元件吸取真空压
可对生产时无元件的真空级别(在机器设置中设定)与按照本真空压吸取后的元件能否正常吸取做
出判断｡输入使用吸嘴号中指定的吸嘴吸取元件时的真空压｡
请点击显示真空压的位置，输入数值｡
显示的元件吸取真空压是大致的参照值｡由于不同厂商，可能元件表面的规格各异，使用时，请
通过机器操作进行元件测量｡
第 1 部 基本篇 第 4 章 制作生产程序
4-63

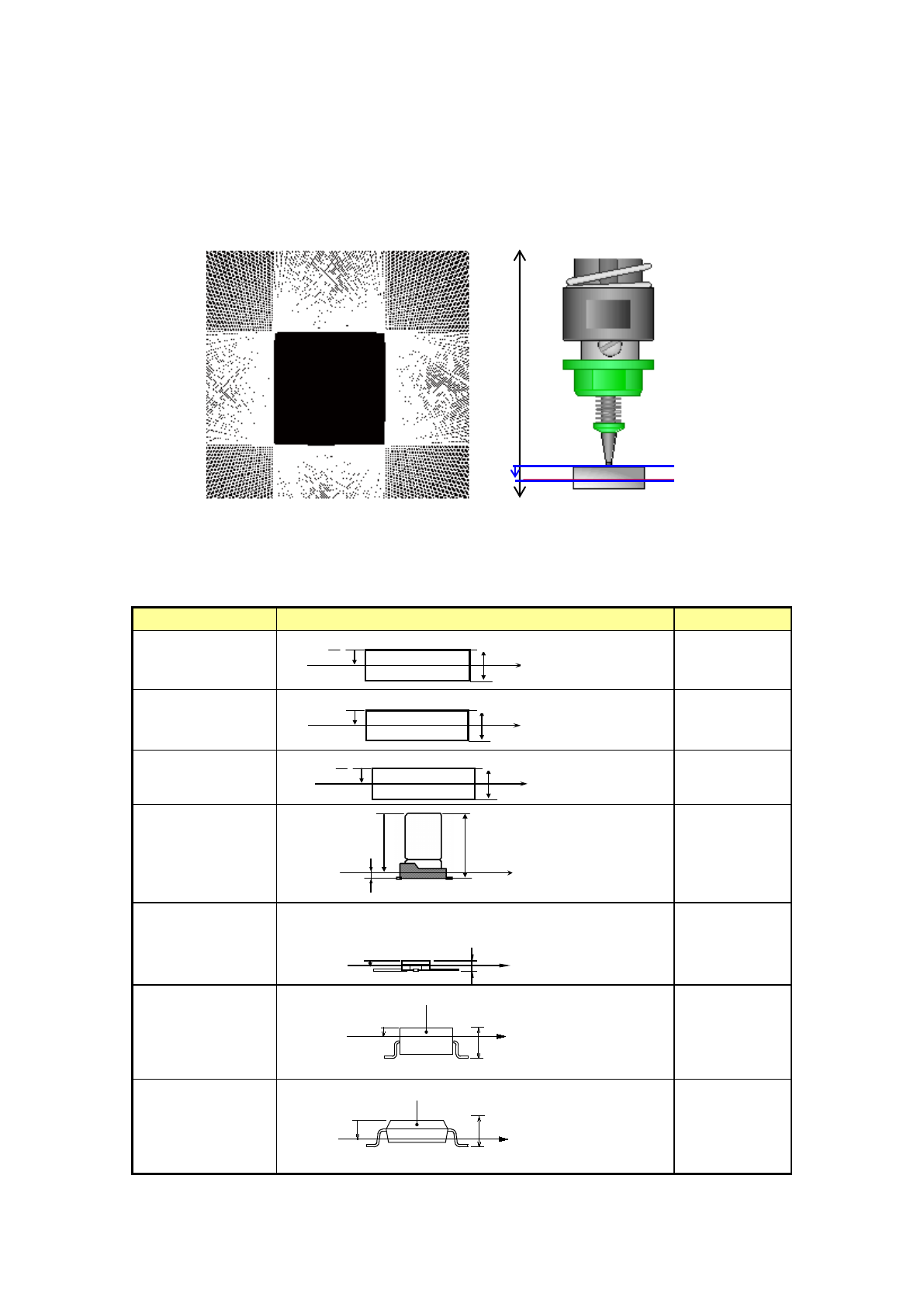

③ 激光高度
设置激光定心时的测量高度。
输入从吸嘴尖端到激光照射到的测量位置的尺寸。
虽然根据元件高度与元件种类自动决定初始值，但有时不同的元件(激光测定位置为圆筒形或透明
时等情况下)，需要改变初始值。
此外，引脚前端或元件的表面／背面等不太遮挡激光的部分位于激光面（激光高度）时，有时会
出现激光识别错误。请设置可进行稳定识别的高度。
◆ 默认值
激光高度的默认值有时根据元件的种类和元件高度来设置。
下表给出了元件种类和激光高度的默认值的关系。
元件种类
测量位置
测量高度(mm)
方形芯片
-t/2
方形芯片
(LED)
-（t - 0.15）
圆筒形芯片
-t/2
铝电解电容器
-(t-β)
β=0.35
GaAsFET
部品高さ
t
レーザ測定位置
-0.5
-0.5
SOT
レーザ測
モールド部
部品高さ
t
-γ
-r
r=0.25
SOP
HSOP
レーザ測定
モールド
部品高さ
t
-0.7t
-0.7×t
2
t
-
部品高さ t
レーザ測定位置
2
t
-
部品高さ t
レーザ測定位置
部品高さ t
レーザ測定位置
- ( t -β)
β
部品高さ t
レーザ測定位置
- (t - 0.15)
元件高度
激光测定位置
激光测定位置
激光测定位置
激光测定位置
激光测定位置
模部
元件高度
激光测定位置
元件高度
0
-Z
元件高度
元件高度
元件高度
+Z
元件高度
激光测定位置
模部
吸嘴尖端
激光高度
