第 2 部 功能详解篇 第 12 章 选项组件 12 - 10 5) 用手握紧带式供料器 的把手部位，另 一只手托 住供料器下部， 将滑动轨 道插入工作底座 。 6) 工作底座的轨道要使 用左端的轨道。 7) 确认滑动轨道的前端 已确实插入工作 底座，插 入供料器。 握住把手 用手托住 工作底座 放大图 滑动轨道 使用 左端的轨道 上面图 侧面图 顶住 导向销 F 定位板
第 2 部 功能详解篇 第 12 章 选项组件
12-9
12-1-2-2 准备工作步骤
料带的安装、拆卸，请在 RF 电动供料器用带卷安装台(选项)上进行操作。

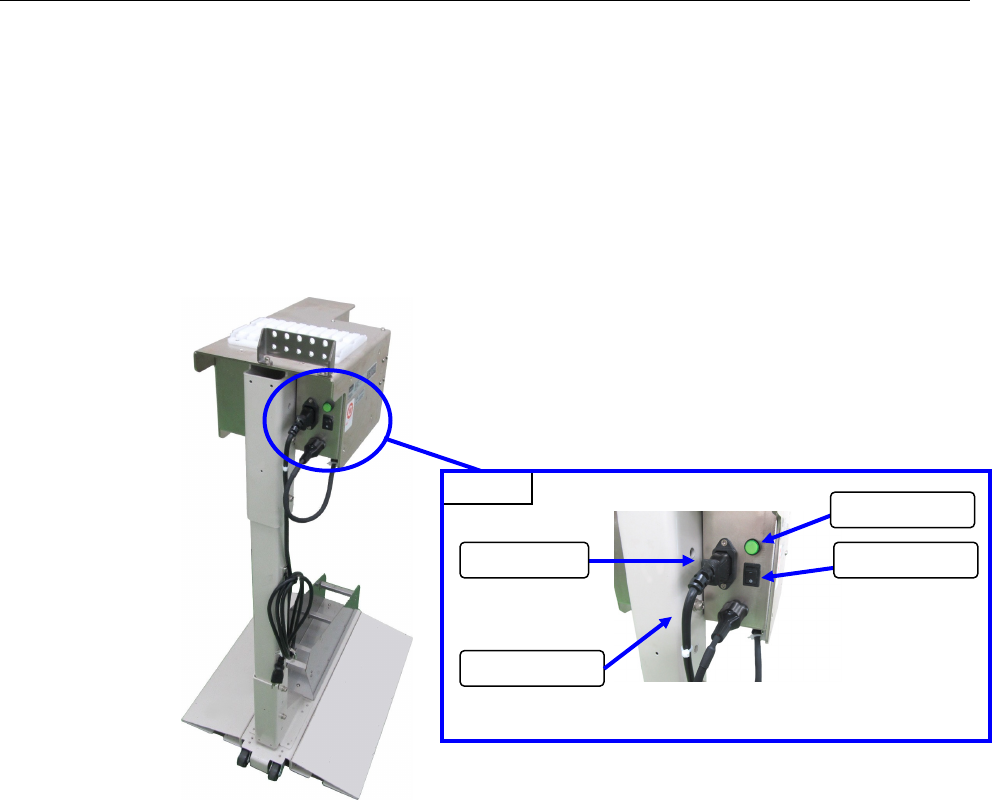

使用电动式供料器用带卷安装台
(EF)
安装料带的步骤
1) 请插上插头进行供电。
2) 请打开电源开关。这时，请确认灯已点亮。
3) 请将 RF 系列电动式带式供料器安装到 RF 工作基座上。
4) 请将带卷放置到带卷架上，将料带安装到 RF 系列电动式带式供料器上。
（向 RF 系列电动式带式供料器安装料带的方法，请参见
RF08AS/RF12AS/RF16AS/RF24AS/RF32AS 使用说明书。）
放大图
电源线
AC 电源入口 电源开关
电源灯
第 2 部 功能详解篇 第 12 章 选项组件
12-10

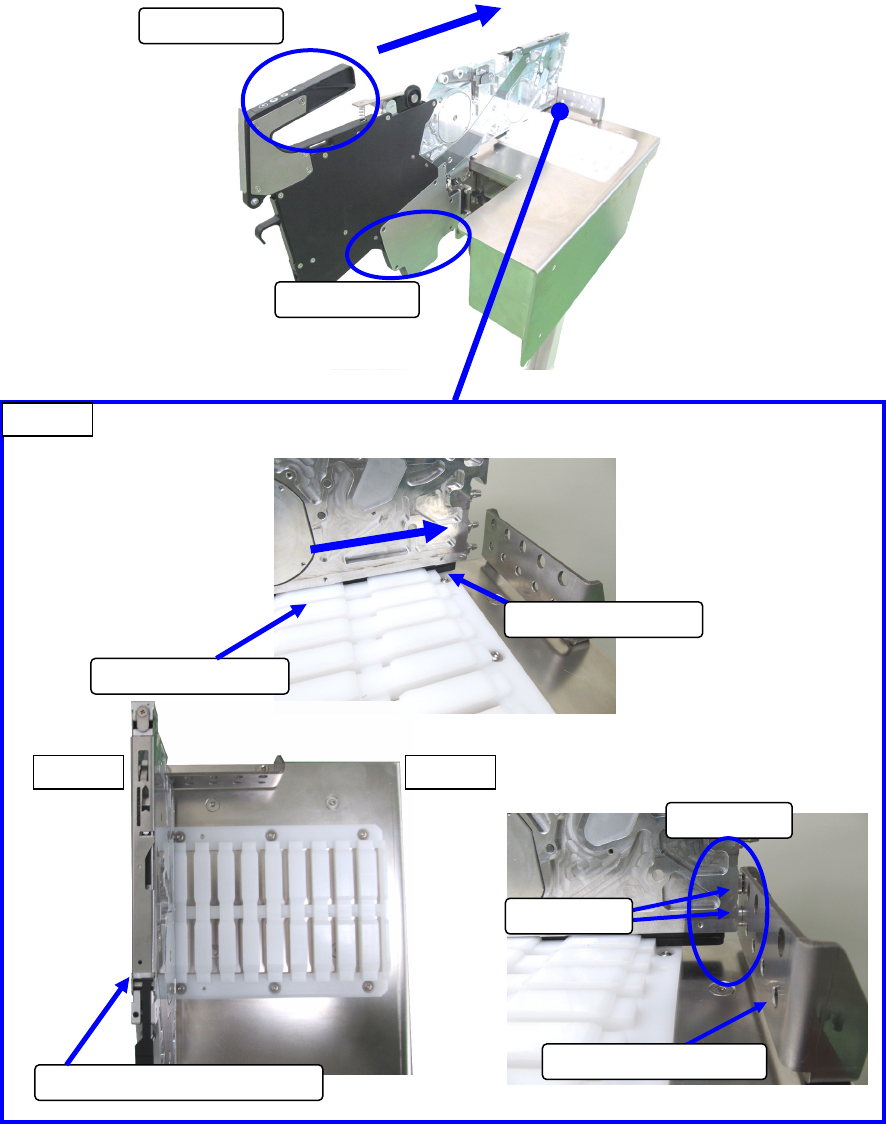

5) 用手握紧带式供料器的把手部位，另一只手托住供料器下部，将滑动轨道插入工作底座。
6) 工作底座的轨道要使用左端的轨道。
7) 确认滑动轨道的前端已确实插入工作底座，插入供料器。
握住把手
用手托住
工作底座
放大图
滑动轨道
使用左端的轨道
上面图
侧面图
顶住
导向销 F
定位板
第 2 部 功能详解篇 第 12 章 选项组件
12-11
8） 操作供料器的锁紧释放杆，在导向销 F 顶住定位板的位置的状态下将供料器紧固在带卷安装
台上。
紧固
解除紧固
