第 1 部 基本篇 第 4 章 制作生产程序
4-223
4) 删除贴片数据时删除元件数据
设置删除贴片数据时，是否也删除该贴片点使用的元件的元件数据。
●是 ：当该元件的贴片点全部没有了的情况下，删除元件数据。
●否 ：不删除元件数据。
没有贴片点的元件数据，可从元件数据列表画面中删除。
●提示：询问是否删除。
(3) 数据库文件
选择要使用的数据库类型。但不能使用的数据库不能选择。
数据库是指注册元件数据的文件。(详细内容请参见 第5章 数据库)。
在编辑程序中仅可以使用一个数据库。
虽然也可以制作、使用多个数据库，但需根据程序指定使用的数据库。
●使用贴片机主机的元件 DB（数据库）时
＜设置方法＞
①选择“主机元件 DB”。

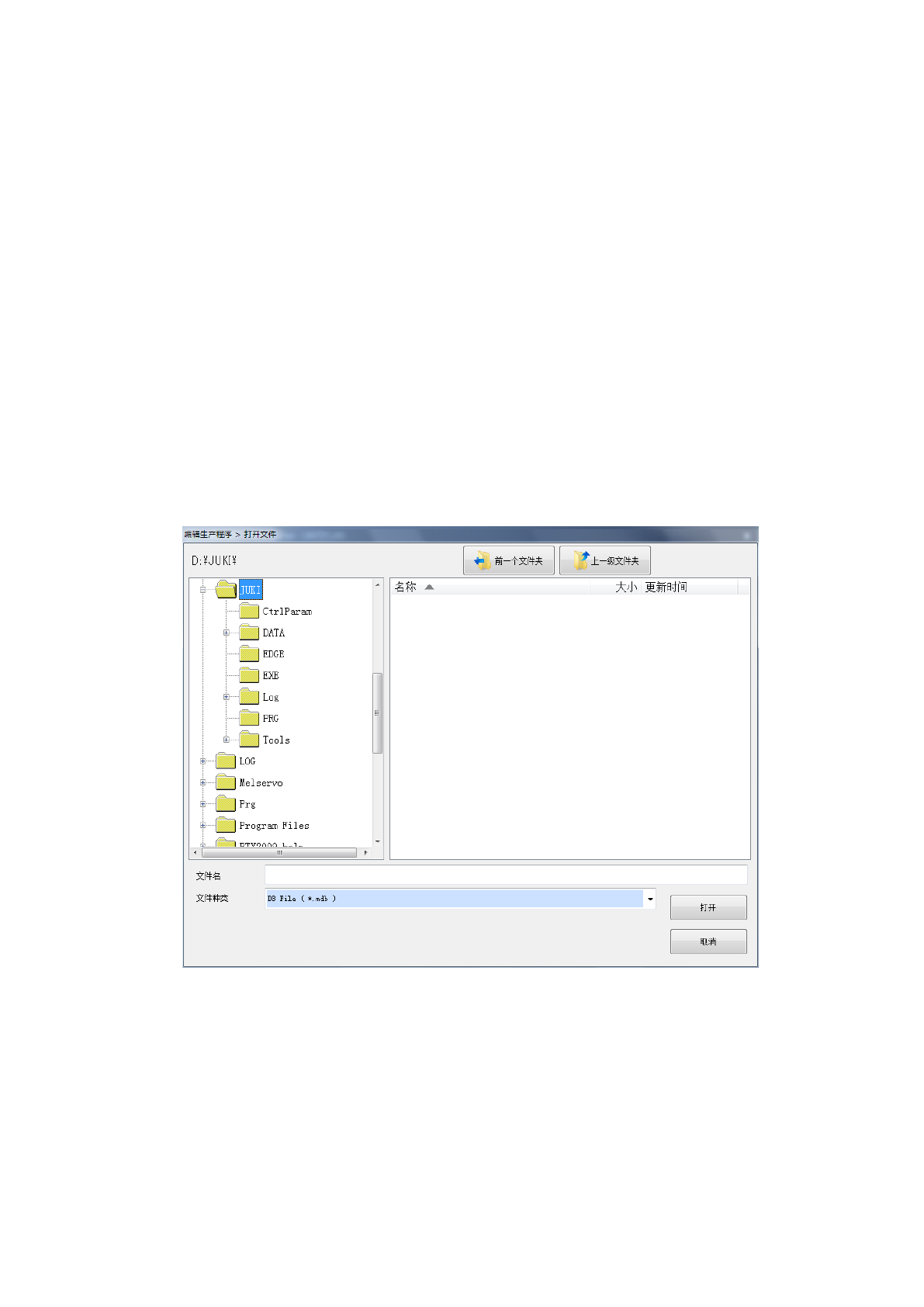

②单击「浏览」，在“打开文件”画面中选择数据库文件。
●使用 IS 元件数据库时
选择“IS 元件 DB”。
在此情况下，浏览的数据库，为自动浏览 IS 服务器内的数据库。
画面上将显示 IS 服务器的 IP 地址及端口号码。
※有关贴片机端的数据库详情，请参见 5 章数据库，在 IS 端的设置请参见 IS 使用说明书。
第 1 部 基本篇 第 4 章 制作生产程序
4-224
(4) 默认吸嘴选择
在“500 号吸嘴”与“502·503 号吸嘴”中指定要使用的吸嘴。
通过此处的指定，「元件数据」里自动选择的吸嘴号将发生变化。
例)指定了“使用500吸嘴作为默认值”时
=>如果「元件数据」中的元件尺寸输入为“2mm×1.2mm”，则将自动选择“500 号吸嘴”。
(5) 更改元件尺寸时固定吸嘴选择
选择变更元件尺寸后，是否对吸嘴号的默认值进行重新设定。
●返回默认值 ：重新设定默认的吸嘴号。
●固定 ：不重新设定吸嘴号。
(6) 设定基板厚度的初始值
选择制作新的生产程序时，是否对基板数据的基板厚度设定默认值。
●空白 ：不设定基板厚度的默认值。
●不空白 ：基板厚度设定默认值。
(7) 检测吸取位置偏差
检测吸取位置偏差时，为求出判定值，需要输入设定值。
有关检测吸取位置偏差的设定值和判定值，请参见本章『4-3-5-2 制作元件数据（6）检查 1』记述
的检测吸取位置偏差一节的说明。
(8) 默认送料器
当吸取数据为 8mm 电动式带式送料器时，送料器类型的初始设置可从“E 8mm S”(单轨)和“E 8mm
D”(双轨)中选择。默认选择为“E 8mm S”。

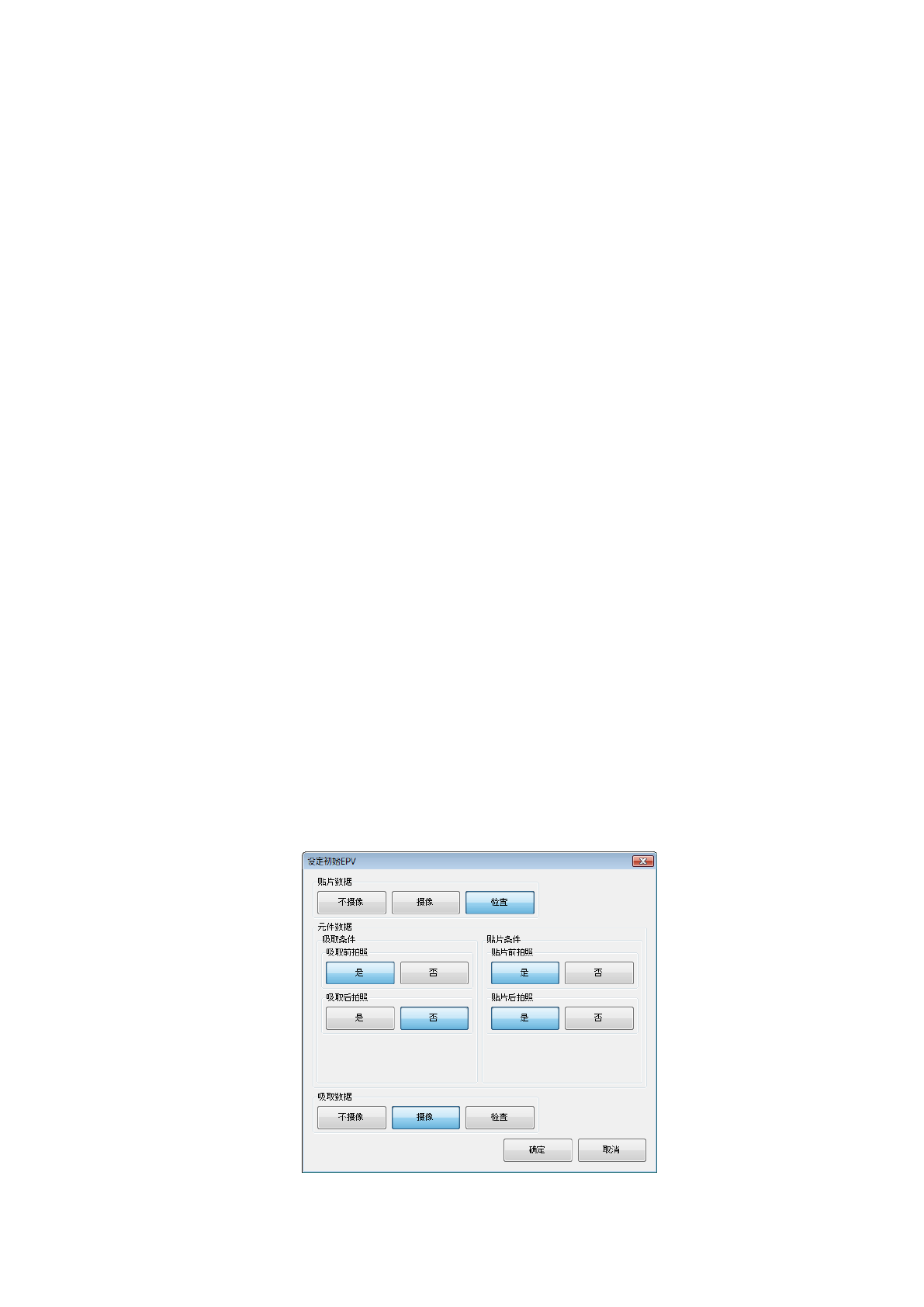

(9) 设定初始 EPV
可对 EPV 的各设定项目设定默认值。
按下「设定」时，即显示如下画面。
设定的值，会反映在各数据的初始设定。
第 1 部 基本篇 第 4 章 制作生产程序
4-225
4-5-6 机器操作
操作主机的实际运行，执行各种作业。菜单上分成各种作业项目。
各项菜单项目及子菜单的功能概要。
子菜单项目
概要
BOC
标记
确认
BOC
标记识别及储存实测值。
基准领域标记
确认基准领域标记识别及存储实测值。
供料器台架标记
(
前
)
确认台架标记识别及存储实测值。
供料器台架标记
(
后
)
贴片位置
确认贴片数据的各坐标位置。
吸取位置
确认吸取数据的各坐标位置。
吸取高度
确认吸取数据的各高度位置。
取得送料器配置
（选项）
将供应装置位置反映到吸取数据中。
