第 1 部 基本篇 第 4 章 制作生产程序 4- 87 各种元件的 设定项 目 电极 尺寸 测量高度 偏移值 引脚偏移量 宽度 长度 下 右 上 左 QFP ○ ○ ○ ○ ○ ○ ○ PQFP (BQFP) ○ ○ ○ ○ ○ ○ ○ SOP ○ ○ ○ ○ × ○ × TSOP2 ○ ○ ○ ○ × ○ × 双向引脚连接器 ○ ○ ○ ○ × ○ × Z 形引脚连接器 ○ ○ ○ ○ × ○ × TS OP ○ ○ ○ × ○ ×…
第 1 部 基本篇 第 4 章 制作生产程序
4-86

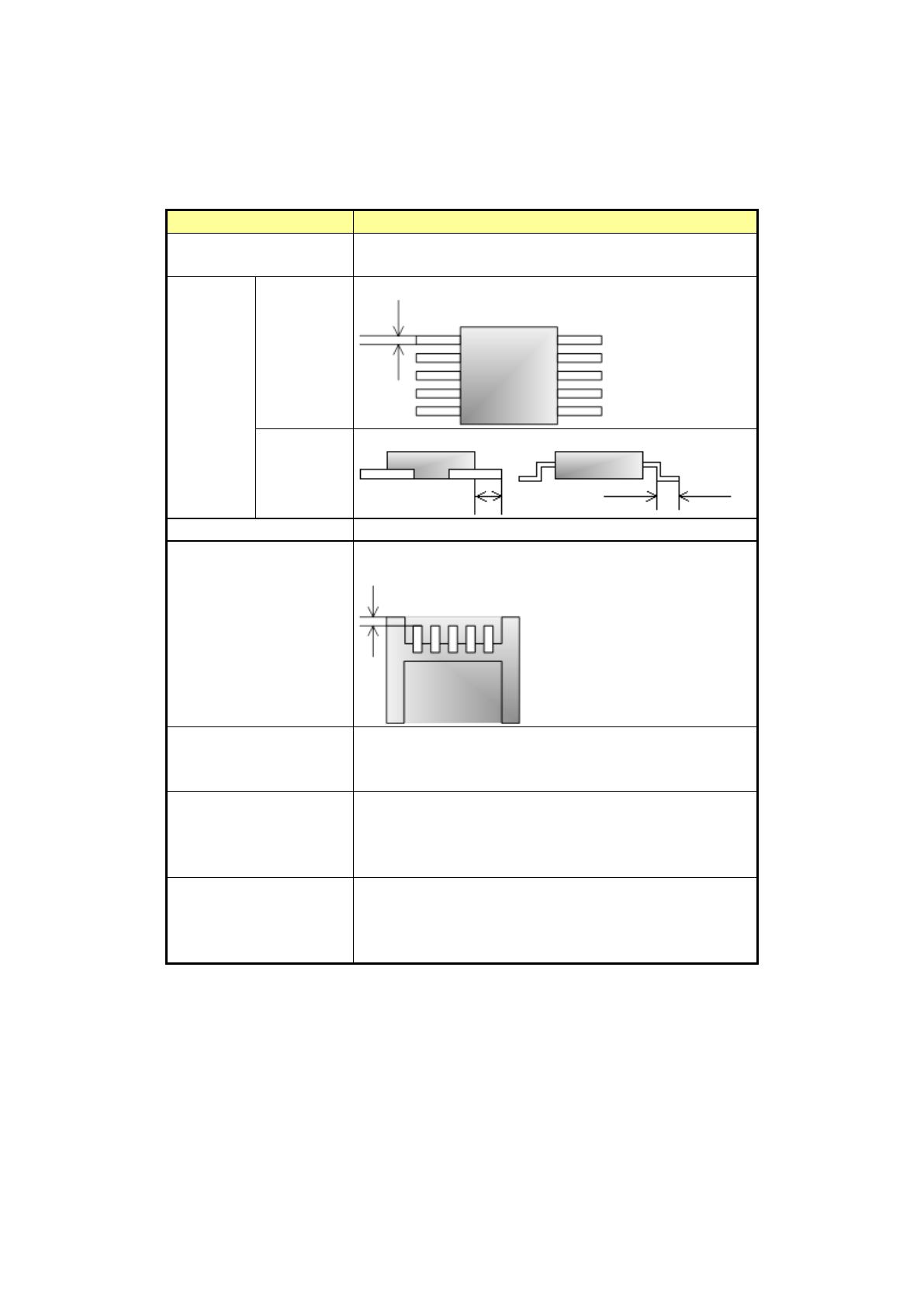

（1）共面检测数据（选项）
对于图像定心元件，指定引脚（球）有无悬浮的检查及错误的判定值等。
共面检测将在生产时的图像定心之后立即进行。
指定为「是」时，请设定以下数据。
设定项目 内容
判定值
设定判定值。如果任何一个引脚(球)超过判定值时，即
会发生错误。
电极大小
宽度
设定电极尺寸的宽度。
长度
设定电极尺寸的长度。
测量高度偏移值 设定测量高度的偏移量。
引脚偏移量
设定从元件外形端点到引脚前端的长度。
根据元件种类，可设定的项目不同。
曝光时间
设定共面传感器内的摄像机曝光时间。
如果按照默认值不能正常检查时，对于有光泽的元件请
设定为 30～90、无光泽的元件设定为 110～200。
检查角度
设定共面检测时的元件角度。
如果按照默认值不能正常检查时，请以 1°为单位指定检
查角度。
检查角度，可在共面检测中测量。
代替检查角度
设定对于共面检测时的检查角度，允许元件旋转的角度
。
通过允许多个旋转角度，可在接近识别角度的角度下进
行共面检测，防止节拍降低。
代替检查角度，可在共面检测中测量。
如果引脚宽度不足 0.3mm，在元件数据中引脚宽度、电极尺寸不正确时，有时无法正确检测出端
子。请输入正确的值。
第 1 部 基本篇 第 4 章 制作生产程序
4-87
各种元件的设定项目
电极尺寸
测量高度
偏移值
引脚偏移量
宽度
长度 下 右 上 左
QFP
○ ○ ○ ○ ○ ○ ○
PQFP (BQFP)
○ ○ ○ ○ ○ ○ ○
SOP
○ ○ ○ ○ × ○ ×
TSOP2
○ ○ ○ ○ × ○ ×
双向引脚连接器
○ ○ ○ ○ × ○ ×
Z
形引脚连接器
○ ○ ○ ○ × ○ ×
TSOP
○ ○ ○ × ○ × ○
单向引脚
连接器
引脚方向 上 ○ ○ ○ × × ○ ×
引脚方向
下
○ ○ ○ ○ × × ×
BGA
× × ○ × × × ×
FBGA
× × ○ × × × ×
上列以外的元件
× × × × × × ×
第 1 部 基本篇 第 4 章 制作生产程序
4-88
(11) 检查 5
进行“吸取时表面背面判定”、“贴片点元件有无判定”的相关设定。
“吸取时表面背面判定”是对 0402 元件～3216 元件的芯片电阻是否被正反面反转供应进行判定。
吸取时表面背面判定
1) 检查
设定是否进行吸取时表面背面判定。
即使在本设定中“检查” 选择“是”，但如果吸取数据中选择“不拍照”，也不会进行检查动
作。
2) 阈值
为元件表、背面的判定，应指定对取得的图像进行 2 值化的阈值。
通常请选择“自动”。"自动"时，阈值将通过图像识别软件被自动设定为与元件相应的最合适的
值。
在“自动”的情况下若会发生误判定时，可通过选择“值”，手动设定阈值。
“
值
”
的默认值固定位为
128
，但由于不同元件最适当阈值也不同，选择
“
值
”
后，请注意，必须
一边实际进行真实元件的生产，一边进行探索最适当值等的高度操作。
通过“值”直接指定阈值时的指标如下所示。
「元件表面」为「黑暗」的元件
值越小判定越严格，会更容易发生错误。
「元件表面」为「明亮」的元件：
值越大判定越严格，会更容易发生错误。
设定范围为 0~255，默认值为 128。
3) 元件表面
指定判定对象的元件表面比元件背面较明亮还是较暗。
