第 1 部 基本篇 第 4 章 制作生产程序 4- 14 (2) 单板基板 所谓单板基板， 就是指在一块基板上仅存 在一个电路的基板。 1) 基板外形尺 寸 输入基板外形尺 寸。 带有 垫板基板时， 请输入包括 垫板基板在内 的尺寸。 与传送方向相同 的方向为 X ，与传送方 向成垂直 的方向为 Y 。 基板尺寸 X 基板尺寸 Y
第 1 部 基本篇 第 4 章 制作生产程序
4-13
4-3-3-2 尺寸设置
在尺寸设置中设置基板的尺寸等相关内容。
在生产程序中，用坐标来表示基板上的元件及标记的位置。该“基板上的坐标系”的原点称为“
基板位置基准
”
(※1)。用“基板设计偏移量”来校正基板的定位机构与基板的“基板位置基准”的相对位置差距。
尺寸设置的画面，不同的基板构成（单板机板、矩阵电路板、非矩阵电路板）设置也不同。
传送方向、传送基准，各基准的确定方法各有不同。
(
※
1)
基板位置基准可设置在基板上或基板外的任意位置。
使用
CAD
数据制作贴片数据时，请使用
CAD
数据的原点。

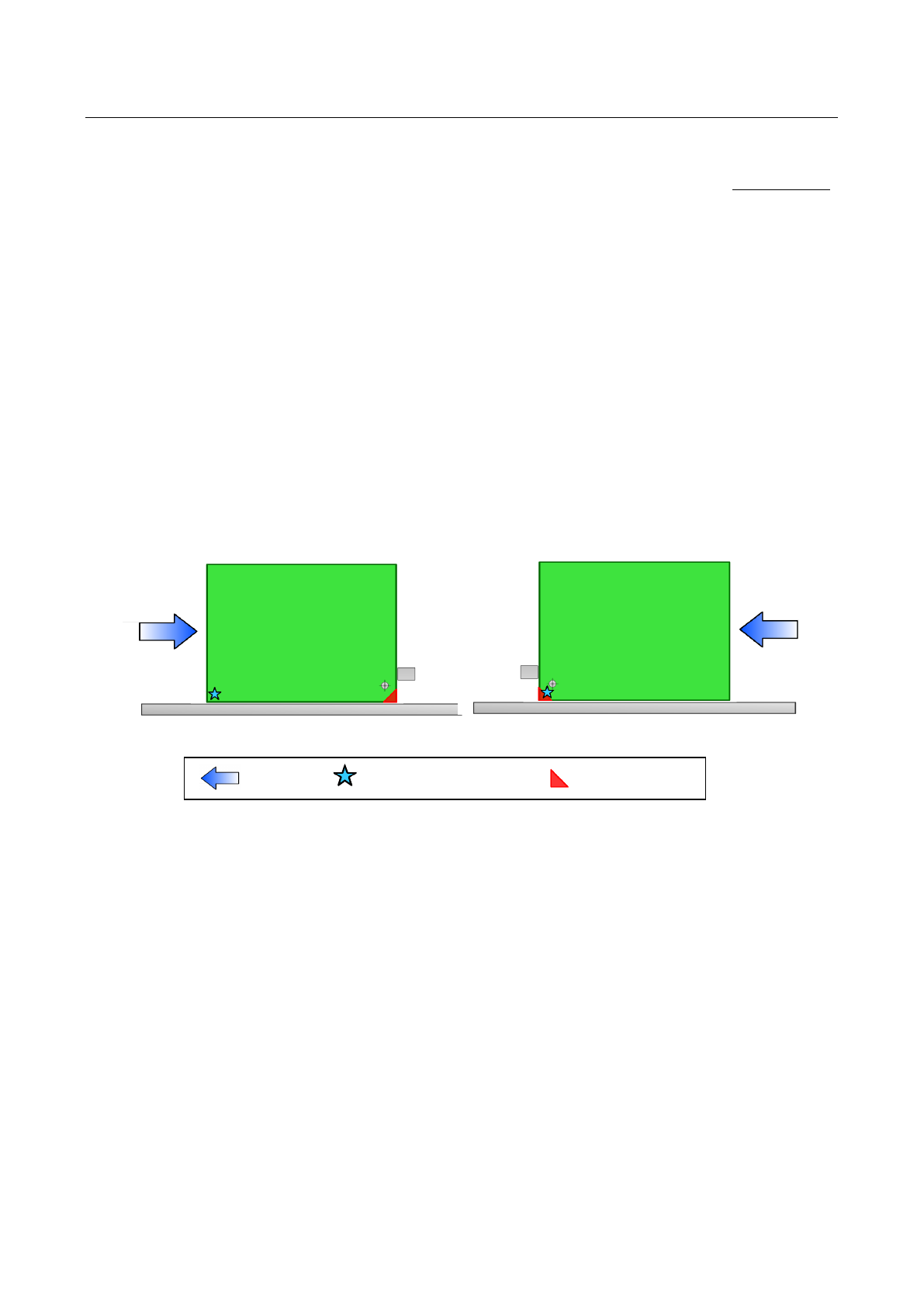

(1) 基准
基板设计端点的位置，根据传送的流动方向，按下图来定义。
1）前面基准 2）前面基准
传送方向 从左到右 传送方向 从右到左
传送方向
基板位置基准
(任意的位置)
基板设计端点
第 1 部 基本篇 第 4 章 制作生产程序
4-14
(2)单板基板
所谓单板基板，就是指在一块基板上仅存在一个电路的基板。

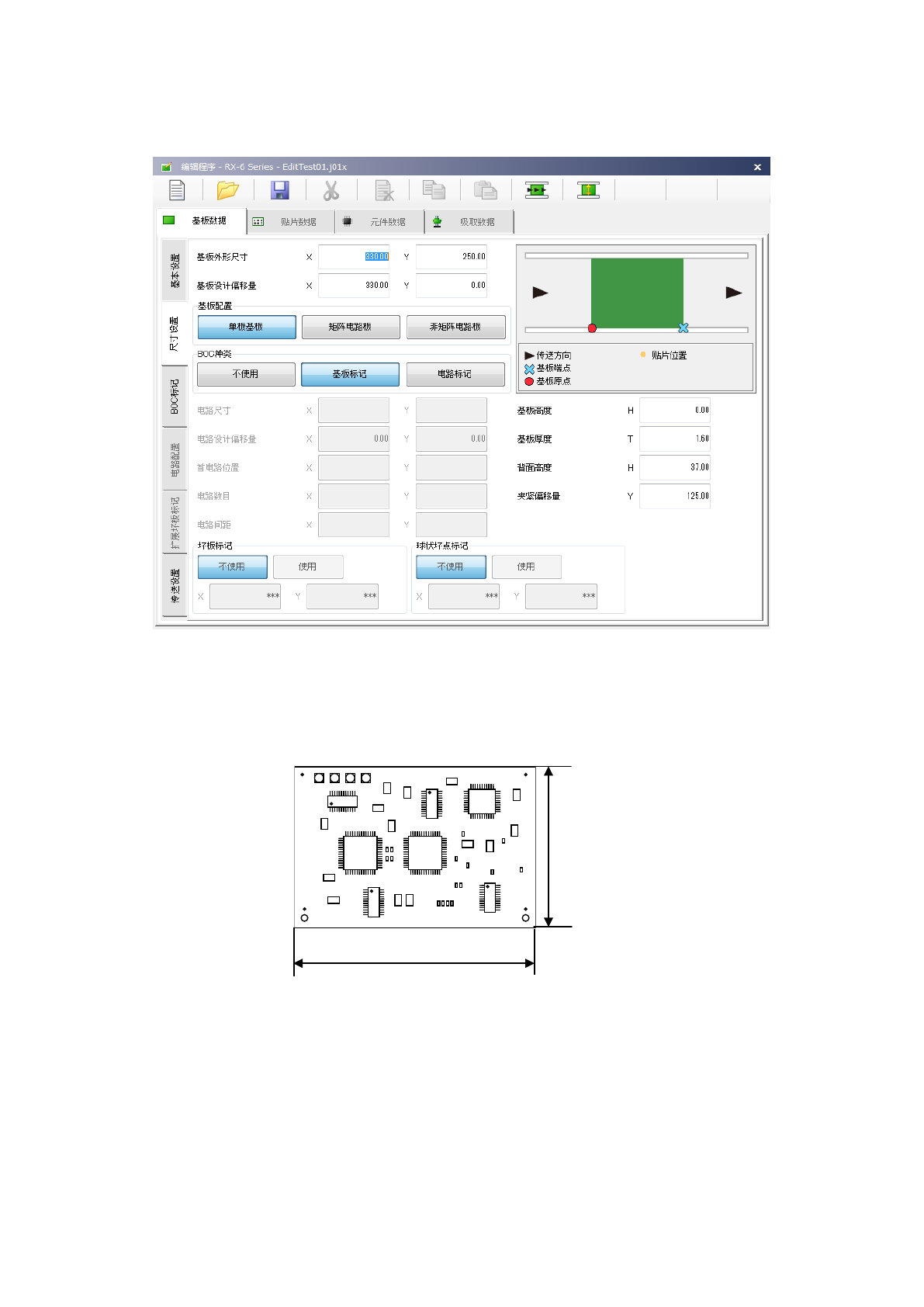

1) 基板外形尺寸
输入基板外形尺寸。
带有垫板基板时，请输入包括垫板基板在内的尺寸。
与传送方向相同的方向为X，与传送方向成垂直的方向为Y。
基板尺寸 X
基板尺寸 Y
第 1 部 基本篇 第 4 章 制作生产程序
4-15
2) 基板设计偏移量
输入从基板位置基准到基板设
计端点的尺寸。
使用CAD数据时，需要将规定的
原点(CAD原点或自己公司特有
的原点)作为基板位置基准时，请
输入由CAD等规定的从基板位
置基准到基准位置(基板设计端
点)的尺寸。
传送为前面基准，基板流向为左
→右时，基板设计端点为“基准位
置”。
当“基板位置基准”在左下角时，应在基板设计偏移量 X、Y 坐标中分别输入(Xb，0)的值。
Xb 取正值。

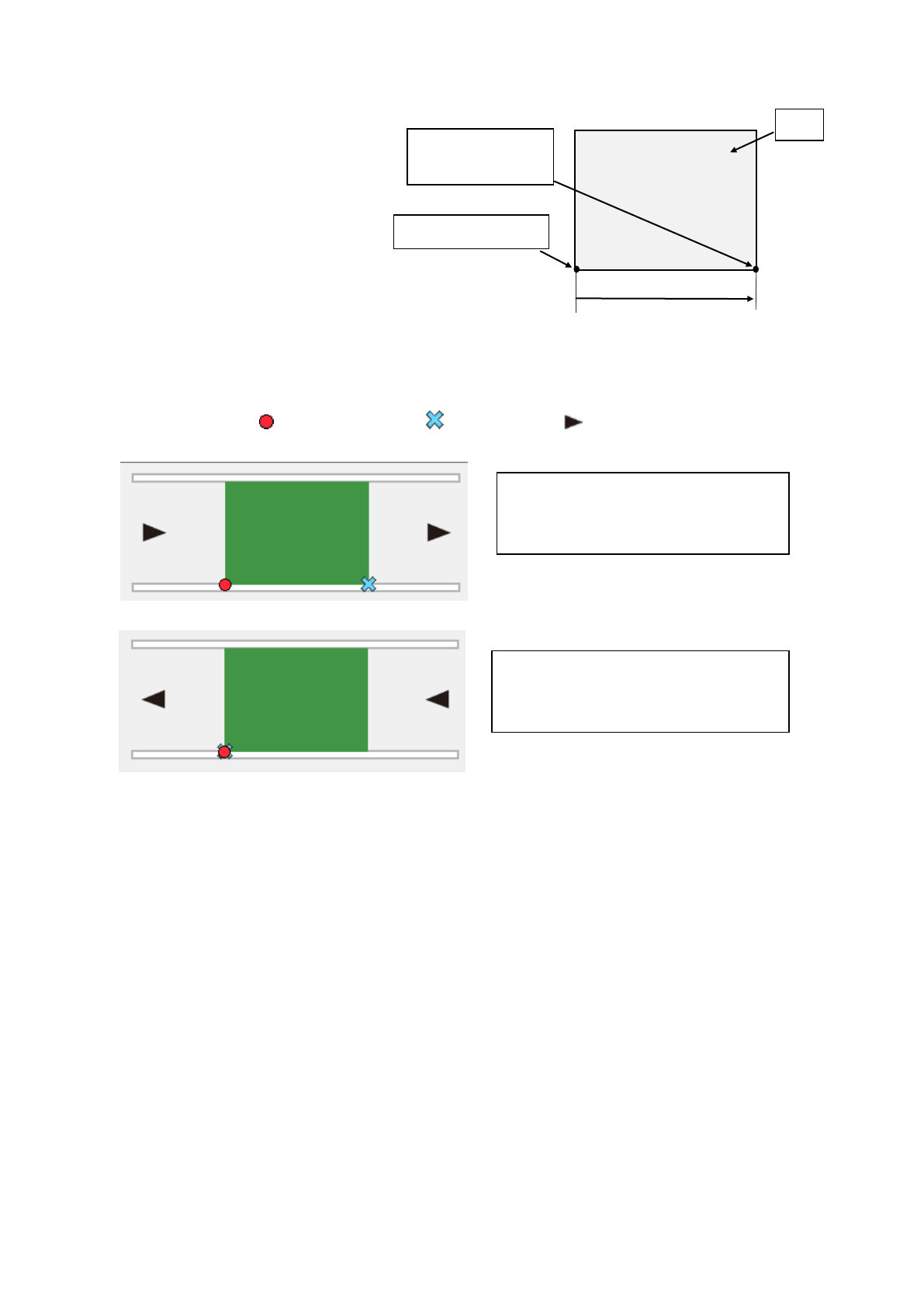

例) 左下角定为基板位置基准时(单位为 mm)
：基板位置基准 ：设计端点 ：传送方向
①
L→R
时
②
R→L
时
3) 基板构成
本项选择[单板基板]。
从矩阵电路板､非矩阵电路板变更为单板机板时，要进行电路贴片点的单面展开。
4) BOC 种类
“BOC”是Board Offset Correction的缩写，是为了更准确地进行贴片、校正贴片位置用的标记。(也
称为“基准领域标记”。)
◆ 不使用 ： 不使用BOC标记时选择此项。
◆ 使用基板标记 ： 在使用基板的BOC标记校正贴片坐标时选择此项。
◆ 使用电路标记 ： 单板基板时不能选择此项。
5）电路尺寸（电路外形尺寸）
6）电路设计偏移量
7）首电路位置
8）电路数目
9）电路间距
这些项目在单板基板中无需设置(不能设置)。
在选择矩阵电路板时才需要设置。
基板外形尺寸 X=165 Y=125
基板设计偏移量 X=165 Y=0
基板外形尺寸 X=165 Y=125
基板设计偏移量 X=0 Y=0
基板位置基准
基板设计端点
（基准位置）
基板
Yb=0
Xb
