第 2 部 功能详解篇 第 12 章 选项组件
12-21
12-4-4 动作
(1) 示教
将 IC 回收带安装在台架上，示教机器设置的 IC 回收带位置的坐标。
注意
为防止伤害人身，在示教过程中，请勿将手伸进装置内部，脸部和头部也勿靠
近。
(2) 基本动作
主机的 Head 将 IC 放在编带上，元件探测传感探测出元件，0.5 秒后，按设定的传送距离移动
编带。
编带上 IC 已满，动作停止时，从编带上回收 IC
后，
请按下复位开关重新启动
。
注意
・为防止伤害人身、损坏装置，回收元件时，务必先确认主机已经完全停止，
打开安全盖(安全罩)后，再进行操作。
・要在供料器台架上安装 IC 回收带的状态下回收元件时，务必边与其他作业人
员进行确认，边进行作业。
・旋转式开关
No
．设定的
IC
回收数量及编带的传送量
SW、No. 设定
1
2
3
4
5
6
7
8
9
IC 尺寸(mm)
以下
10 15 20 25 30 35 40 45 50
超出
- 10 15 20 25 30 35 40 45
编带传送量(mm)
15 20 25 30 35 40 45 50 55
最大
IC
个数
31
23
19
16
13
12
10
9
9

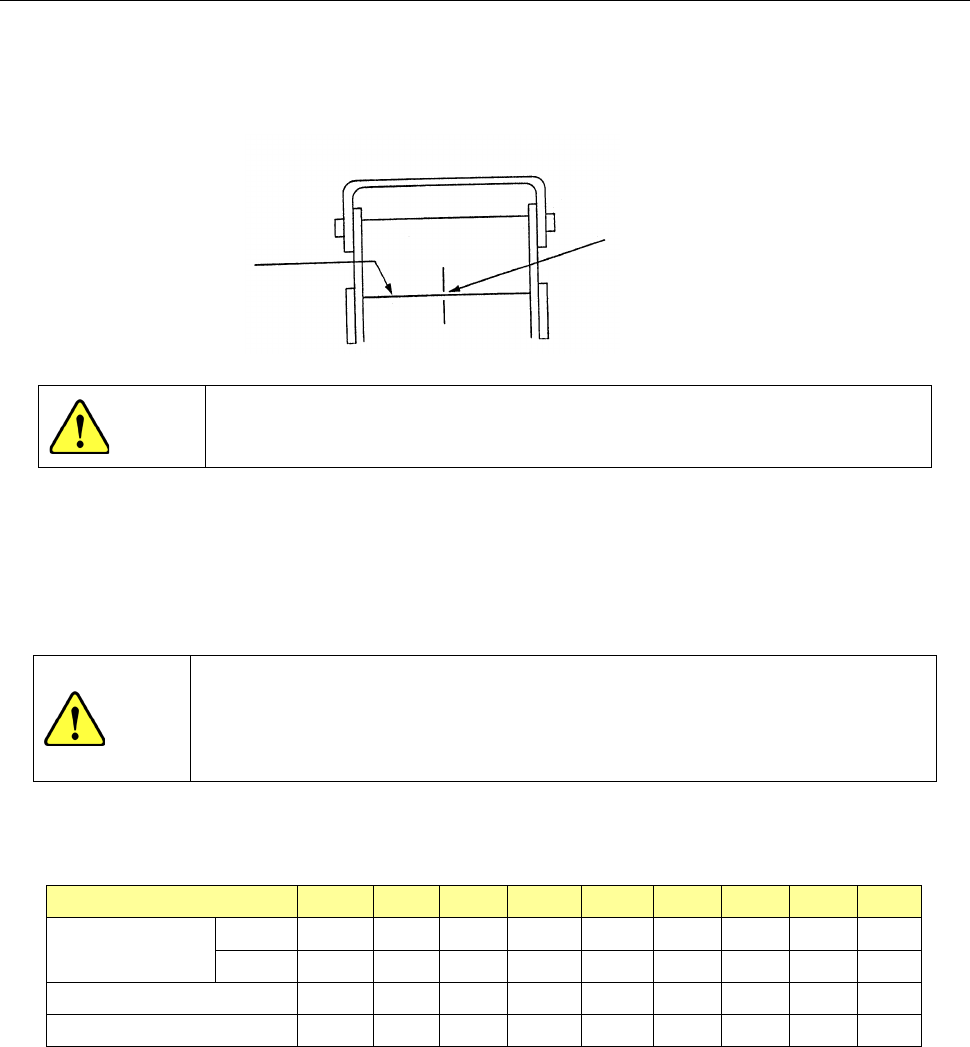

示教位置
光轴
在元件检出传感光轴上，示教
编带中央。
第 2 部 功能详解篇 第 12 章 选项组件
12-22
12-5 矩阵、托盘服务器（MTS）的设置方法
是主机贴装头能够直接吸取并多个供给的装置。（后侧台架设置）
本机可选择 TR7DN 及 TR8S 两种 MTS。
有关使用方法、设置方法的详情，请参见 MTS 附带的『使用说明书』。
为了防止意外启动引起事故，请切断电源后再进行操作。

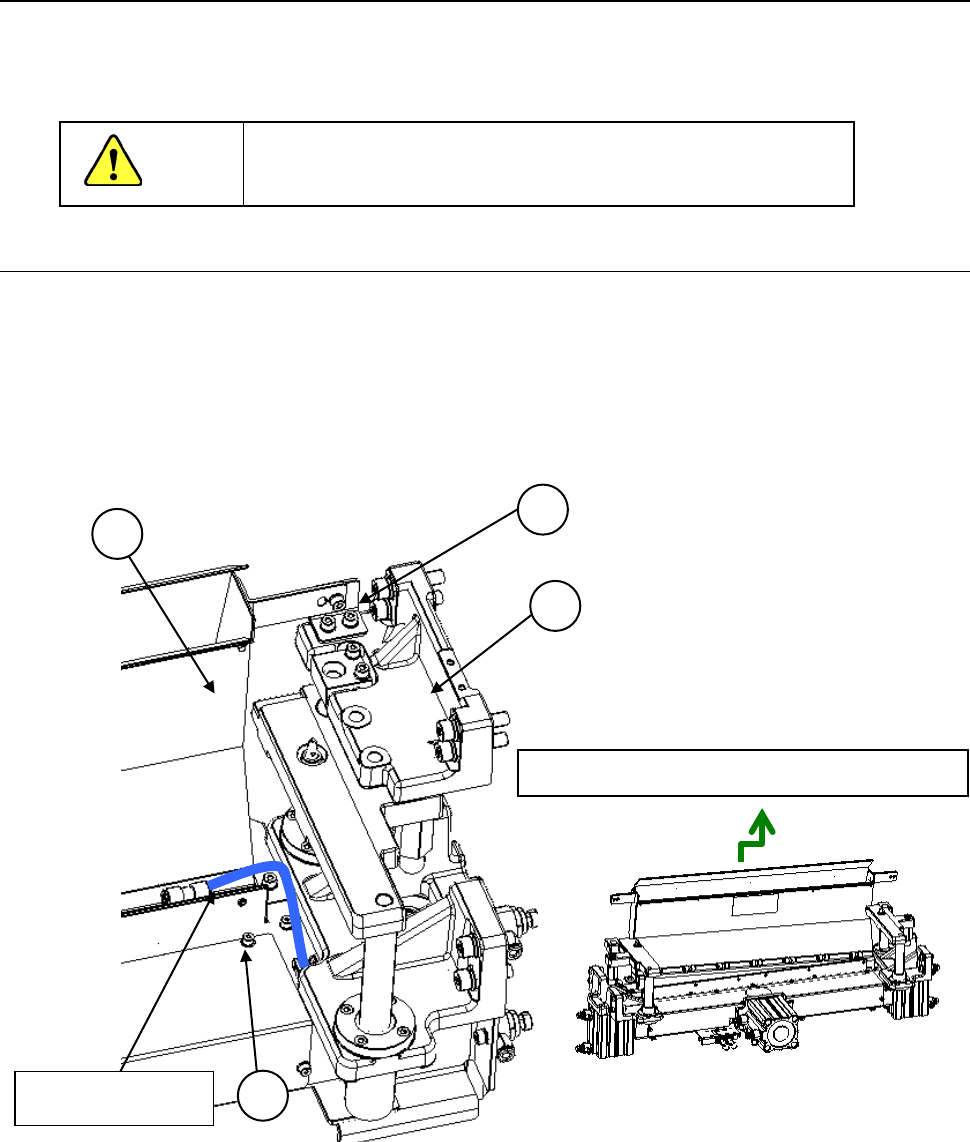

12-5-1 TR7DN 安装方法
・上部排出导轨的拆卸、安装
1) 请将升降机升上去。
2) 请拔下①上部排出导轨的气管。
3) 请拆下安装在②切带器单元上的上部排出导轨螺丝(带垫圈内六角螺栓 M5 L=10)。
4) 请拆下安装在③台架支撑与上部排出导轨上的螺丝(带垫圈内六角螺栓 M5 L=10)，拆 下 排出导
轨托架。
5) 请拆下上部排出导轨。
注意
向右侧推，斜着拔下。
1
3
4
拔下气管
2
第 2 部 功能详解篇 第 12 章 选项组件
12-23

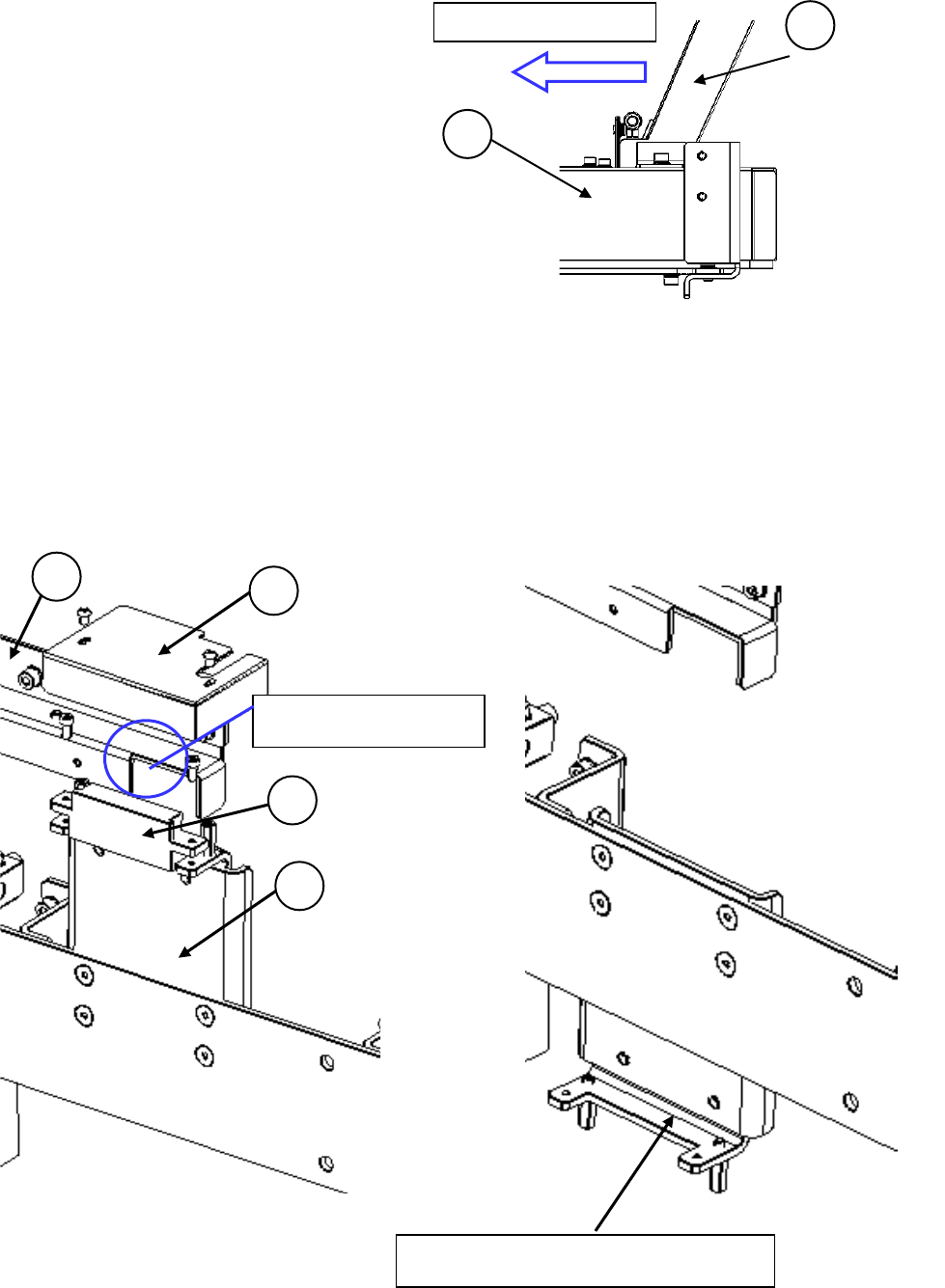

6) 为了恢复统一更换台车规格状态，安装上部排出导轨时，请按相反的步骤进行安装操作。
请将①上部排出导轨顶住②切带器单元进行安装。
台架连接器的拆卸、安装
1) 先拆下锁紧螺丝(SCREW M3 L=5)，再拆下①连接器盖。
2) 再拆下锁紧螺丝(SCREW M3 L=8)，然后拆下②台架连接器。
3) 将②台架连接器放入③传感器托架的缺口中。
4) 拆下锁紧螺丝(PLATE SCREW M5 L=10)，再拆下④连接器 B 托架，倒着安装。
5) 要放回统一更换台车规格时，请按相反步骤进行操作。
顶住安装
2
将台架连接器放入
将④连接器 B 托架倒着安装
1
2
3
4
