第 1 部 基本篇 第 4 章 制作生产程序 4- 157 4-4-2- 1 确认分割贴片数据 显示经过优化分 配的贴片数据。 请从菜单中选择 [ 优化 ]-[ 分割 贴片数据 ] 。 ● 本菜单在未进行 优化时 ( 分割文件不存在 ) ，或在 优化后变更 了 生产程序 时， 不能选择。 显示 分割贴片数据 的对话框 。 ● 优化顺序显 示时粗线划分 ，表 示 在 1 次吸取贴 片的周期循环动作 中被配对的数 据 的区分。
第 1 部 基本篇 第 4 章 制作生产程序
4-156
4-4-2 执行优化
在优化选项的对话框中，选择[执行]按钮，开始优化处理。
执行优化时，会显示如下画面。
发生错误时，会显示错误信息。
在进行优化的过程中，可通过选择[停止]按钮来中断优化。
选择[停止]按钮后，将显示如下的确认信息。
第 1 部 基本篇 第 4 章 制作生产程序
4-157
4-4-2-1 确认分割贴片数据
显示经过优化分配的贴片数据。
请从菜单中选择[优化]-[分割贴片数据]。
● 本菜单在未进行优化时(分割文件不存在)，或在优化后变更了生产程序时，
不能选择。
显示分割贴片数据的对话框。
● 优化顺序显示时粗线划分，表 示 在 1 次吸取贴片的周期循环动作中被配对的数据
的区分。
第 1 部 基本篇 第 4 章 制作生产程序
4-158

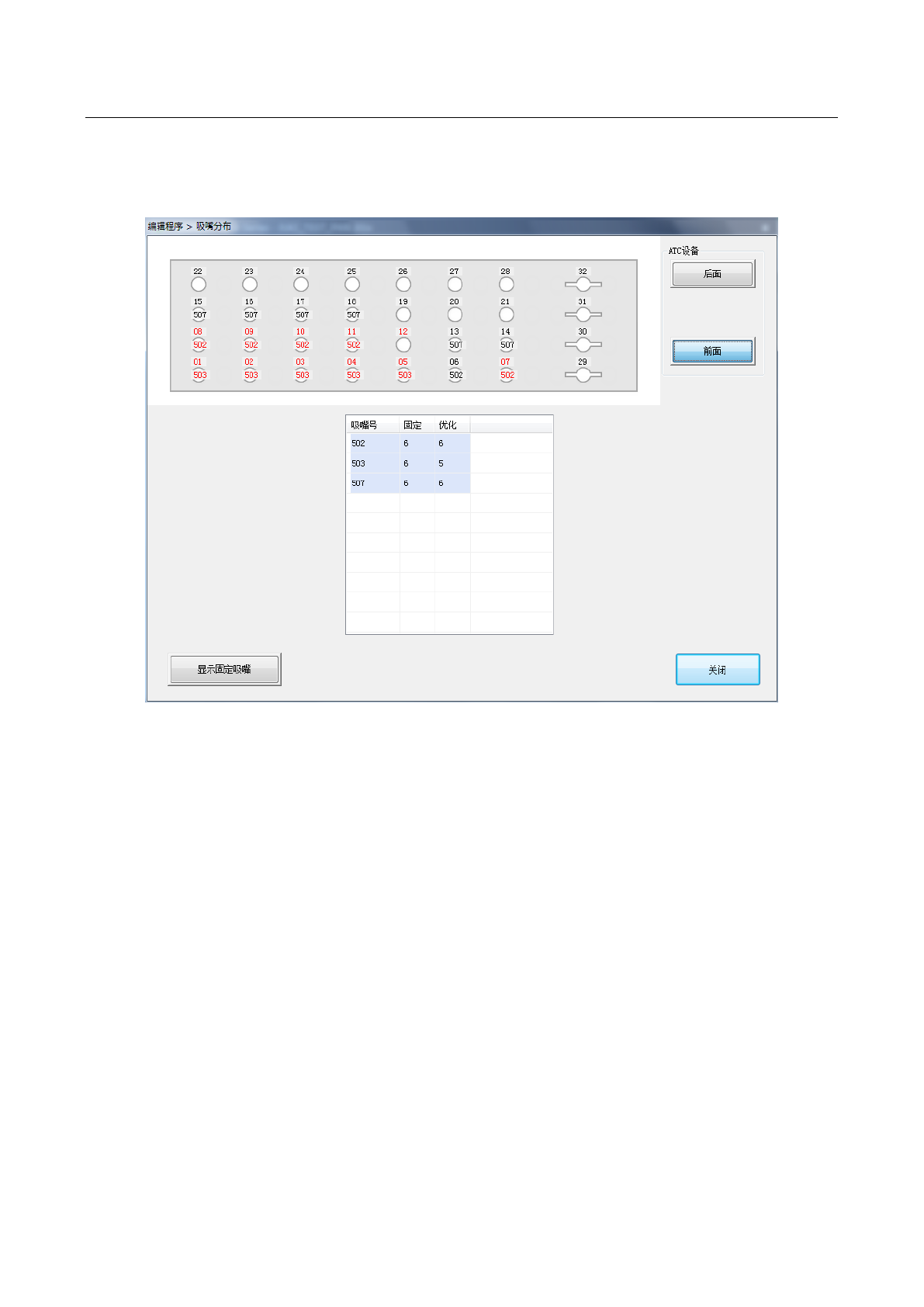

4-4-2-2 吸嘴分布
显示在各站点优化配置的吸嘴。
在优化条件中，将吸嘴配置指定为“自动配置”时，请在此确认配置结果，使吸嘴配置和机器设置
一致。
请从菜单选择[优化]-[吸嘴分布]后，显示吸嘴分布画面。
a )
吸嘴配置图
显示优化输出的吸嘴的配置位置。
与优化输出的吸嘴不同的吸嘴在机器设置中被设置时，会以红色字符显示。
b ) ATC 设备
选择要显示的 ATC 的位置。
c ) 吸嘴信息
吸嘴编号：吸嘴编号。
固定 吸嘴：在机器设置中设置的吸嘴个数。
优化 吸嘴：优化输出的吸嘴个数。
d ) [显示固定吸嘴]按钮
将吸嘴配置图的显示切换显示为机器设置中设置的配置位置。
