(8) 在高度跟踪中使用摄像机确认吸取位置
在高度跟踪中，按下[CAMERA]按钮，可显示当前正在测量高度的位置的图像。
画面也会从高度跟踪更新为摄像机跟踪。
可通过触摸屏的画面操作变更摄像机的位置，但不能设定变更后的 XY 坐标。
如果要返回高度跟踪，请按[HMS]按钮。

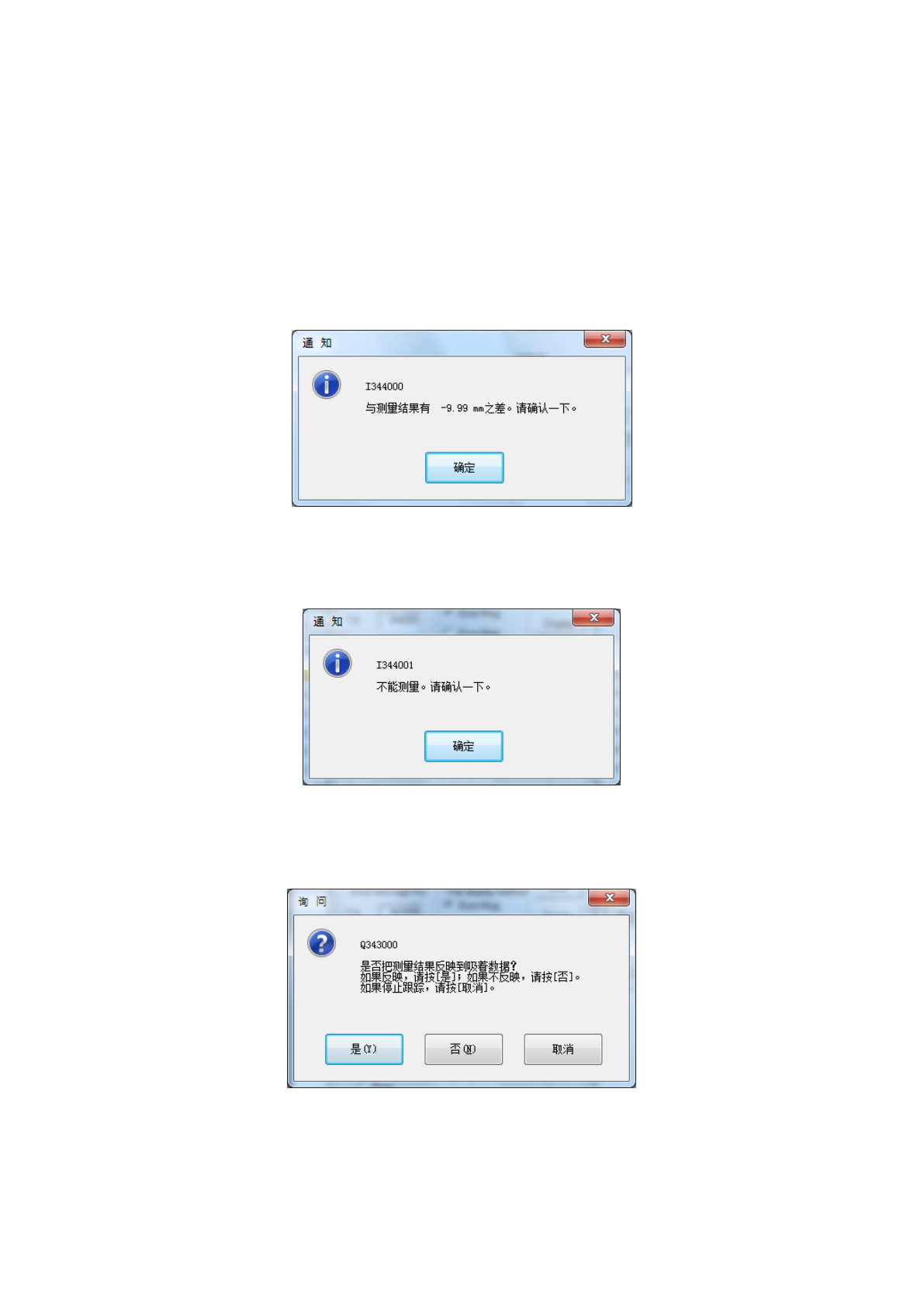

(9) 跟踪吸取高度各点时的动作
1) 如果在跟踪吸取高度的条件设置中已设置了“计测值有差分时停止”,
当与测量值间有差异时，会显示如下提示信息。
自动传送将停止，请确认吸取数据的高度值。
2) 如果在跟踪吸取高度的条件设置中已设置了“不能计测时停止”
当无法使用HMS测量时，会显示如下提示信息。
自动传送将停止，请确认吸取数据的吸取位置。
3) 如果在吸取高跟踪的条件设置中设置了“读取计测值”,
则会询问，是否把HMS获得的测量值反映到吸取数据的Z坐标中。
需反映时请按[是]。
第 1 部 基本篇 第 4 章 制作生产程序
4-249

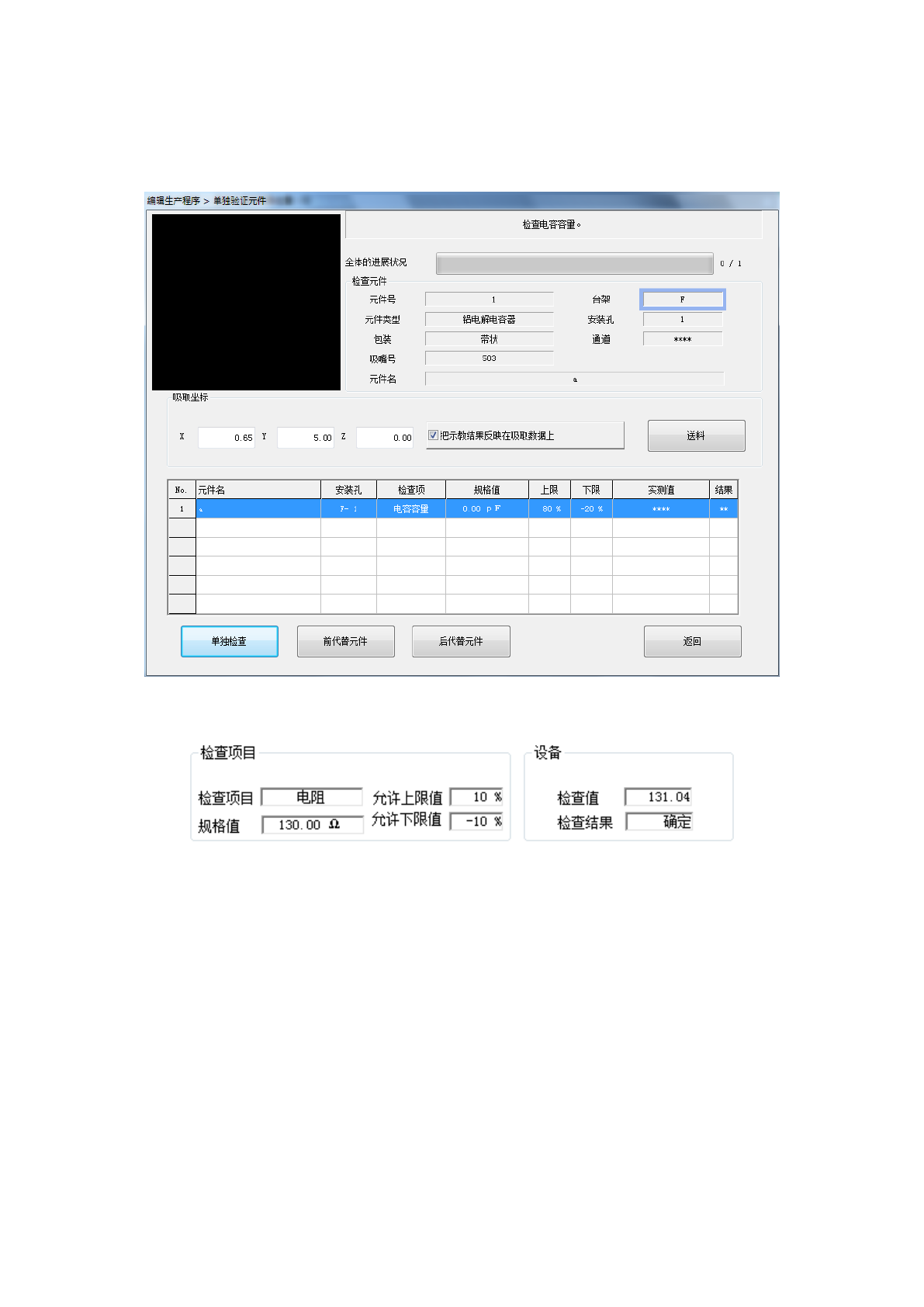

(10) 跟踪时的 SOT 方向检查(选购项)/元件方向检查
在跟踪暂停时，可进行 SOT 方向检查或元件方向检查。
在 SOT 方向检查中或元件方向检查中，显示如下画面。
SOT 方向检查或元件方向检查后，检查结果显示「确定」或「NG」。
关于检查的设置请参见 4-3-5-2（6）检查 1 2) 「SOT 方向(选购项)/元件方向」。
第 1 部 基本篇 第 4 章 制作生产程序
4-250

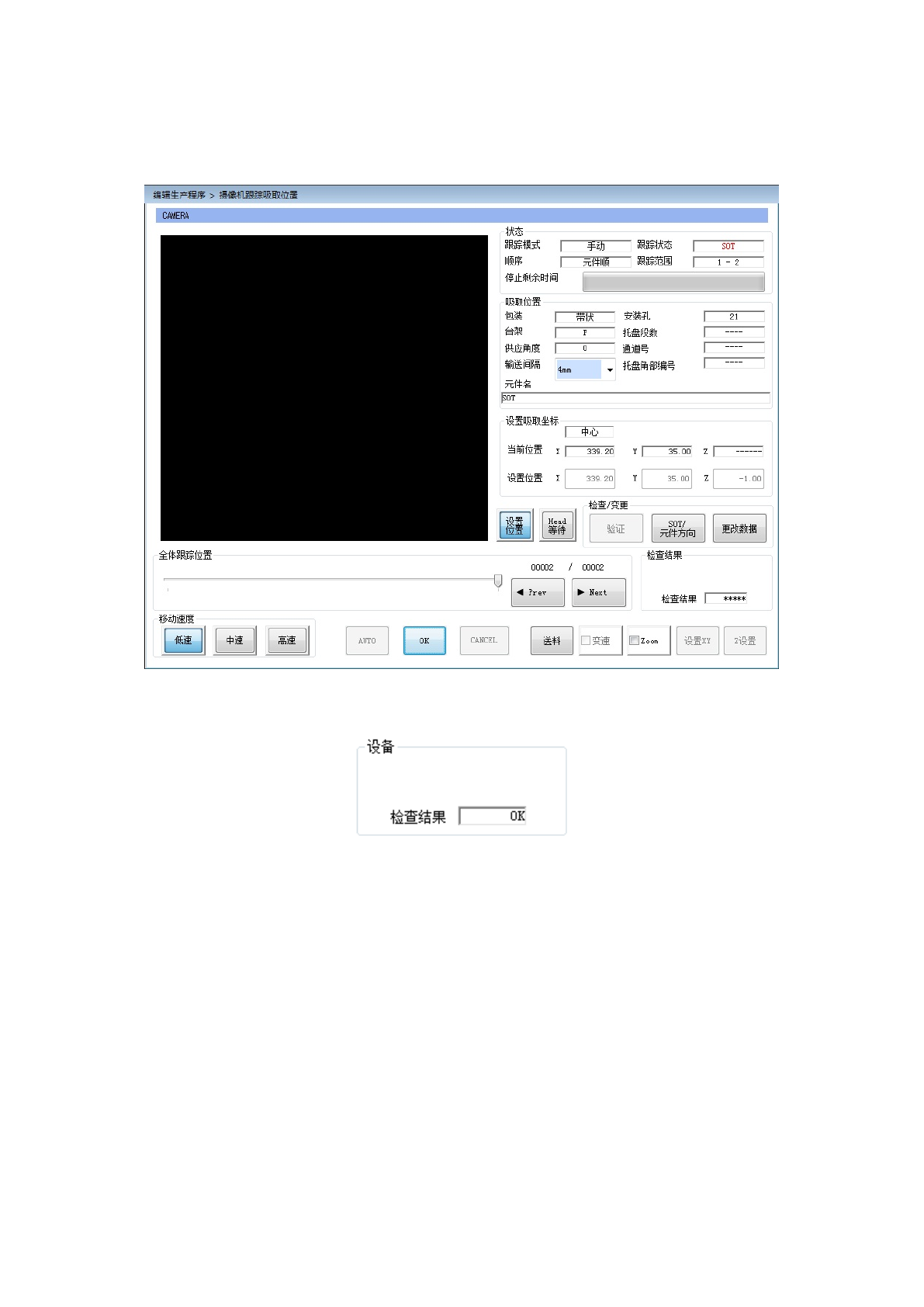

(11) 跟踪时的验证检查(选购项)
在跟踪暂停时，可进行验证检查。
进行验证检查时，显示如下画面。
验证检查后，检查测定值及结果显示「确定」或「NG」。
关于检查的设置请参见 4-3-5-2 (7) 检查 2 1) 「验证 (选购项)」。
