第 1 部基本篇第 4 章制作生产程序

4-129

选择「确定」按钮，照明控制数据的设置即变为有效。

选择「取消」按钮，照明控制数据的设置即变为无效。

[控制 2]、[控制 3]的控制数据画面的项目如下所示。

项目

内容

分割视野设置

复选框

要进行特定的分割时，勾选复选框。

分割视野设置

照明图案

输入照射图案的编号。

照明图案照明

复选框

根据大分类、小分类的设置，勾选复选框选择使用有效的照明。

・反射照明时

可勾选「同轴照明」「反射照明」「红色侧面照明 1

」「红色侧面照明

2」的复选框。

・反射照明时

下边可勾选「前后」「左右」，上边可勾选「前后」「左右」复选框。

・侧面照明时

可勾选「红色侧面照明1」「红色侧面照明2」「蓝色侧面照明 1」「蓝

色侧面照明

」。

照射图案

量级别

根据大分类、小分类的设置，输入有效的照明量级别。

输入范围

～

200%

。

第 1 部基本篇第 4 章制作生产程序

4-130

4-3-6 吸取数据

可指定供给各元件的位置和吸取位置。

安装在供料器台架上的元件供给装置，有带式供料器、管式供料器、托盘支架以及MTS。

1个供料器台架上有40条轨道，安装了供料器的轨道的编号就是吸取数据的配置编号。

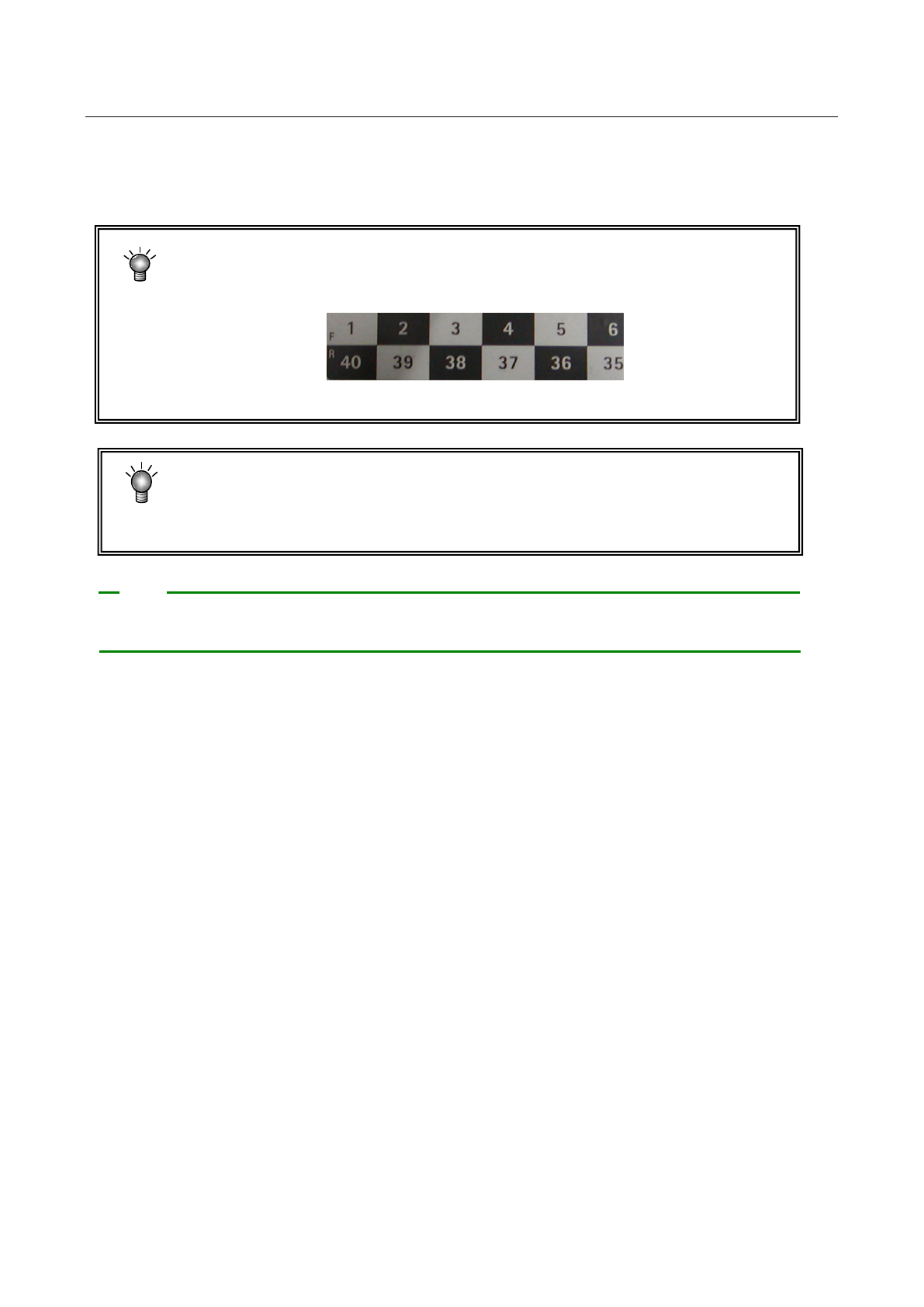

※ 供料器台架上标有上下 2 排编号。

安装在前侧时，上排编号为供料器的设置编号，安装在后面时，下排编号为供料

器的设置编号。

※ 吸取位置根据优化自动配置，在下列情况时，请通过手动进行配置。

●固定供料器的配置时

●进行优化后，变更供料器的配置时

当读入其他机型的生产程序文件时，有的机型基准坐标不相同，有时需要重新计算吸取数据的

吸取坐标。

注意

第 1 部基本篇第 4 章制作生产程序

4-131

4-3-6-1 吸取数据画面的显示

要显示吸取数据时，会先打开列表画面。

在列表画面中供料器类型为电动供料器、电动管式、电动托盘的项目会显示浅蓝色。

有关自动示教对象的吸取数据，可在自动示教项目（仅列表显示）中列出是否已自动示教完成。
