第 2 部 功能详解篇 第 9 章 手动控制
9-16
2)拍照

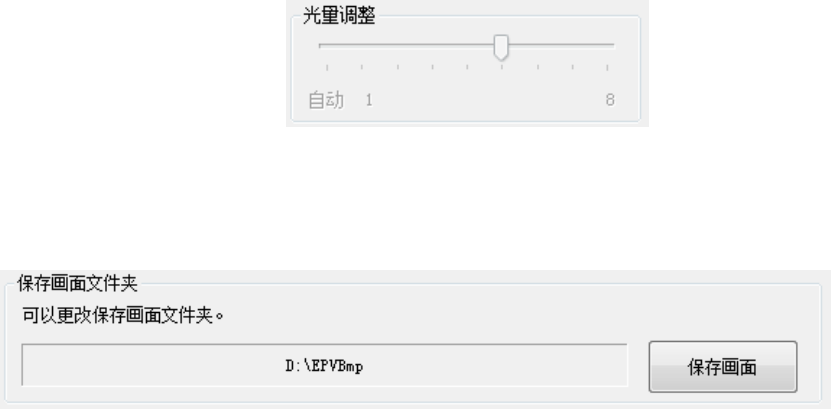

进行光量调整，按下[执行]按钮，即可以选择的 Head 执行 EPV 拍照。
可移动滑块，调整光量设定。
拍照的图像会显示在叠加画面上。
(2) 保存画面
对拍照的图像，可指定保存位置、文件名，以 Bmp 格式或 Bin 格式保存。
第 2 部 功能详解篇 第 9 章 手动控制
9-17
9-4 传送系
9-4-1 传送控制

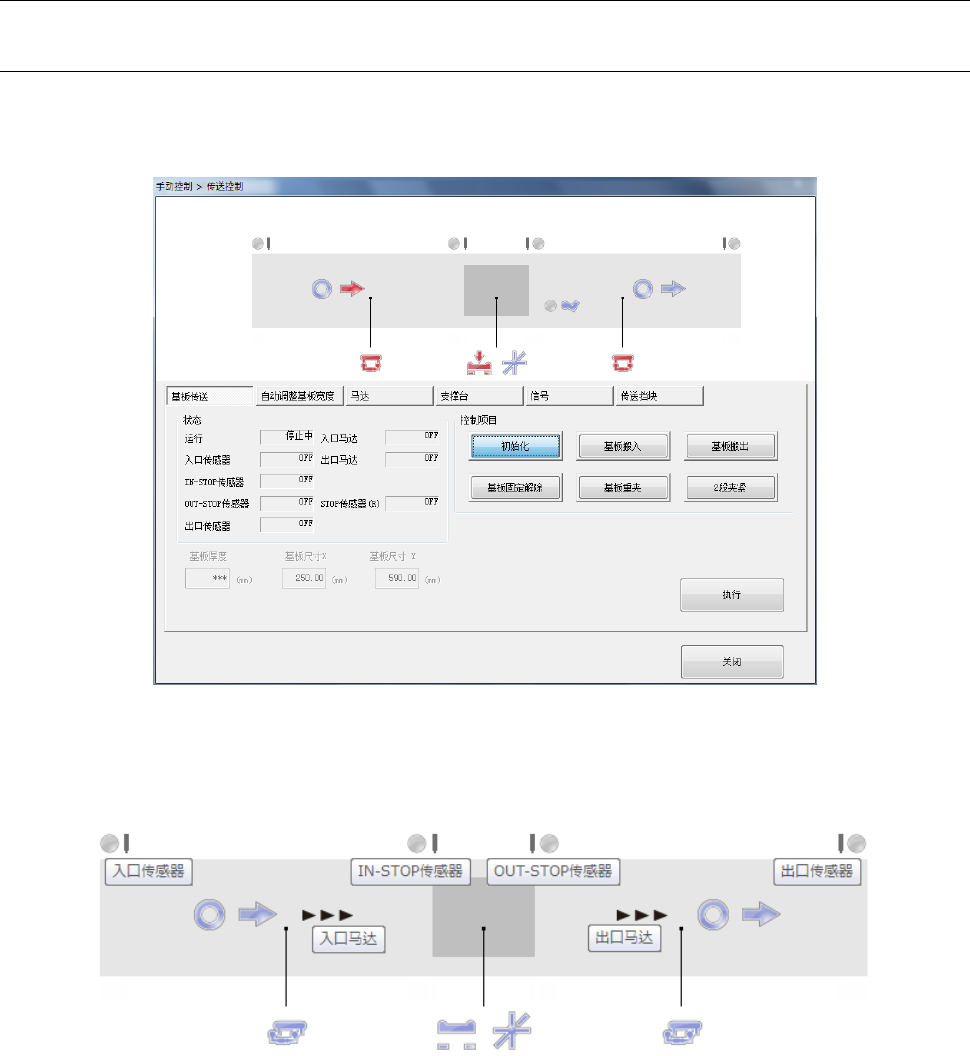

从下拉菜单中选择[传送系(C)]-[传送控制(V)]、或点击命令按钮中的[传送控制]后，可显示传送控制画面。
选择菜单的[传送系]→[传送控制]后，即显示传送控制的对话框。
在画面上部显示各传送传感器·传送马达的状态。
IN 侧的传送挡块及挡块传感器在选项挡块生效时会显示。
把光标对准传感器显示图上时，即可显示工具提示。上图显示的是各停止传感器，马达传感器有关情况。

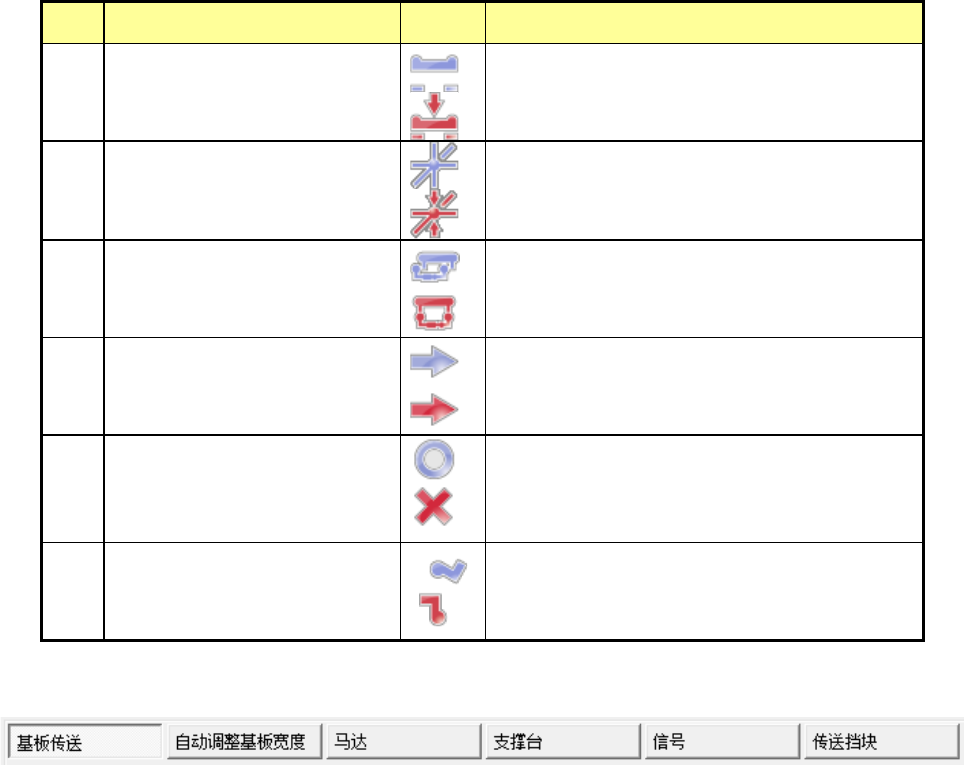

各传感器的显示图，请参见如下列表。
第 2 部 功能详解篇 第 9 章 手动控制
9-18
用画面中央的按下式按钮，可选择控制对象。
后面将详细说明。参见 9-4-1-1 控制对象：基板传送以后的章节。
No.
显示项目
显示图
显示内容
1
支撑台挡块
支撑台挡块处于
OFF
状态。
支撑台挡块处于 ON 状态。
2
支撑台原点传感器
支撑台原点传感器处于
OFF
状态。
支撑台原点传感器处于 ON 状态。
3
IN 缓冲选择器・
OUT 缓冲选择器
IN/OUT
缓冲选择器处于
OFF
状态。
IN/OUT 缓冲选择器处于 ON 状态。
4
准备搬入（Ready In ）·
准备搬出（Ready Out ）
Ready In/ Out
处于
OFF
状态。
Ready In/ Out 处于 ON 状态。
5
可以搬入基板
(Board available In)·
可以搬出基板
(Board available Out)
Board
available
In/Out
处于
OFF
状态。
Board available In/Out 处于 ON 状态。
6
传送挡块(L)
传送挡块(R)
传送挡块处于
OFF
状态。
传送挡块处于 ON 状态。
（仅在使用传送挡块时，才会显示）
