第 1 部 基本篇 第 1 章 装置概要 1- 30 （ 2 ）贴片精度（ θ ） 贴片精度 θ （激光识别） 单位： ° 零部件种类 元件尺寸 ※为端子间的尺 寸 激光 6 吸嘴 Head 3 吸嘴 Head RX - 6/R X - 6 B/RX - 6R RX - 6/RX - 6B 0 402 方形芯片 － ± 5 （注 2 ） 0603 方形芯片 － ± 3 1005 方形芯片 － ± 2.5 1608 以上 的方形芯片 － …
第 1 部 基本篇 第 1 章 装置概要
1-29

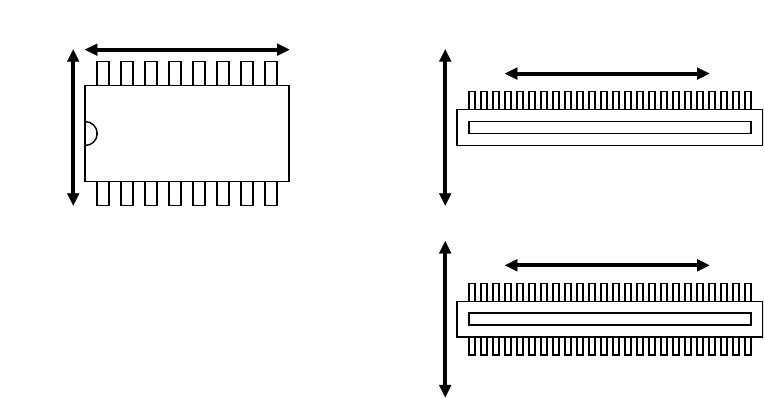

注 3： SOP 精度、单向引脚连接器、双向引脚连接器精度、分割识别对象元件的引脚直角方向、引脚平
行方向，指的是如下方向。
リード直角方向
リード直角方向
リード平行方向
リード平行方向
リード直角方向
リード平行方向
注 4：由于以下条件下不能进行 BGA 图像识别校正，因此除外。
① 焊锡球与焊锡球安装基板部分没有明显对比度时。（ 陶瓷体的 BGA 为对象外）
② 焊锡球直径与相同粗细的图案发生连线，球无法独立识别时。
③ 在焊锡球安装的基板部位上，存在与焊锡球相同直径的过孔等时。
引脚直角方向
引脚直角方向
引脚直角方向
引脚平行方向
引脚平行方向
引脚平行方向
第 1 部 基本篇 第 1 章 装置概要
1-30
（2）贴片精度（
θ
）
贴片精度
θ
（激光识别）
单位： °
零部件种类
元件尺寸
※为端子间的尺寸
激光
6
吸嘴
Head
3
吸嘴
Head
RX-6/RX-6B/RX-6R RX-6/RX-6B
0402 方形芯片 － ±5 （注 2）
0603
方形芯片
－
±
3
1005
方形芯片
－
±
2.5
1608 以上的方形芯片 － ±2
圆筒形芯片（
Melf
）
－
±
3
SOT
－
±
3
铝电解电容器 － ±10
SOP 、TSOP
50mm 以下 -
40mm
以下
±
0.30
30mm 以下 ±0.30
20mm 以下 ±0.33
10mm
以下
±
0.67
PLCC
－
±
0.52
SOJ － ±0.52
QFP（间距 0.8 以上）
50mm
－
40mm
以上不满
50mm
±
0.33
30mm 以上不满 40mm ±0.33
20mm 以上不满 30mm ±0.37
10mm
以上不满
20mm
±
0.44
不满 10mm ±0.44
QFP（间距 0.65）
50mm －
40mm 以上不满 50mm ±0.30
30mm 以上不满 40mm ±0.30
20mm 以上不满 30mm ±0.30
10mm
以上不满
20mm
±
0.30
不满 10mm ±0.33
BGA
（球的最外周对边距离）
50mm －
40mm
以上不满
50mm
±
1.23
30mm 以上不满 40mm ±1.23
20mm 以上不满 30mm ±1.23
不满
20mm
±
1.28
第 1 部 基本篇 第 1 章 装置概要
1-31
贴片精度
θ
（图像识别）
单位： °
零部件种类
元件尺寸
※为端子间的尺寸
使用的
Head
6
吸嘴
Head
3
吸嘴
Head
RX-6/RX-6B RX-6R RX-6/RX-6B
铝电解电容器 － ±0.62 ±0.62 ±0.6
SOP、TSOP
50mm 以下 － ±0.168 ±0.12
40mm 以下 ±0.21 ±0.21 ±0.15
30mm 以下 ±0.23 ±0.23 ±0.21
20mm 以下 ±0.33 ±0.33 ±0.31
10mm 以下 ±0.67 ±0.67 ±0.65
PLCC － ±0.52 ±0.52 ±0.3
SOJ － ±0.52 ±0.52 ±0.5
QFP
（间距 0.8 以上）
50mm － ±0.063 ±0.04
40mm 以上不满 50mm － ±0.079 ±0.05
30mm 以上不满 40mm ±0.11 ±0.11 ±0.07
20mm 以上不满 30mm ±0.12 ±0.12 ±0.1
10mm 以上不满 20mm ±0.22 ±0.22 ±0.2
10mm 不满 ±0.33 ±0.33 ±0.3
QFP
（间距 0.65）
50mm － ±0.063 ±0.04
40mm 以上不满 50mm － ±0.079 ±0.05
30mm 以上不满 40mm ±0.11 ±0.11 ±0.07
20mm 以上不满 30mm ±0.12 ±0.12 ±0.1
10mm 以上不满 20mm ±0.22 ±0.22 ±0.2
不满 10mm ±0.33 ±0.33 ±0.3
QFP
（间距 0.5、0.4、0.3
）
50mm － ±0.063 ±0.04
40mm 以上不满 50mm － ±0.079 ±0.05
30mm 以上不满 40mm ±0.11 ±0.11 ±0.07
20mm 以上不满 30mm ±0.12 ±0.12 ±0.1
10mm 以上不满 20mm ±0.22 ±0.22 ±0.2
不满 10mm ±0.33 ±0.33 ±0.3
双向引脚连接器
（间距 0.5）
50mm － ±0.063 ±0.04
40mm 以上不满 50mm － ±0.079 ±0.05
30mm 以上不满 40mm ±0.11 ±0.11 ±0.07
20mm 以上不满 30mm ±0.12 ±0.12 ±0.1
10mm 以上不满 20mm ±0.22 ±0.22 ±0.2
不满 10mm ±0.33 ±0.33 ±0.3
单向引脚连接器
（间距 0.5）
50mm 以下 － ±0.168 ±0.12
40mm 以下 ±0.21 ±0.21 ±0.15
30mm 以下 ±0.23 ±0.23 ±0.21
20mm 以下 ±0.33 ±0.33 ±0.31
10mm 以下 ±0.67 ±0.67 ±0.65
分割识别对象元件
150mm － ±0.055 ±0.05
100mm 以上不满 150mm － ±0.072 ±0.065
75mm 以上不满 100mm － ±0.099 ±0.09
50mm 以上不满 75mm － ±0.110 ±0.1
30mm 以上不满 50mm － ±0.220 ±0.2
不满 30mm： ±0.3 － ±0.330 ±0.3
BGA
（球最外周对边距离）
50mm － ±0.135 ±0.09
40mm 以上不满 50mm － ±0.150 ±0.1
30mm 以上不 满 40mm ±0.18 ±0.18 ±0.12
20mm 以上不 满 30mm ±0.20 ±0.20 ±0.18
不满
20mm
±0.32
±0.32
±0.3
