第 2 部 功能详解篇 第 12 章 选项组件
12-74
12-11-2-3 更换吸嘴配件
低负荷控制吸嘴通过更换吸嘴配件可对应多种元件。
更换吸嘴附件，请按以下要领进行操作。

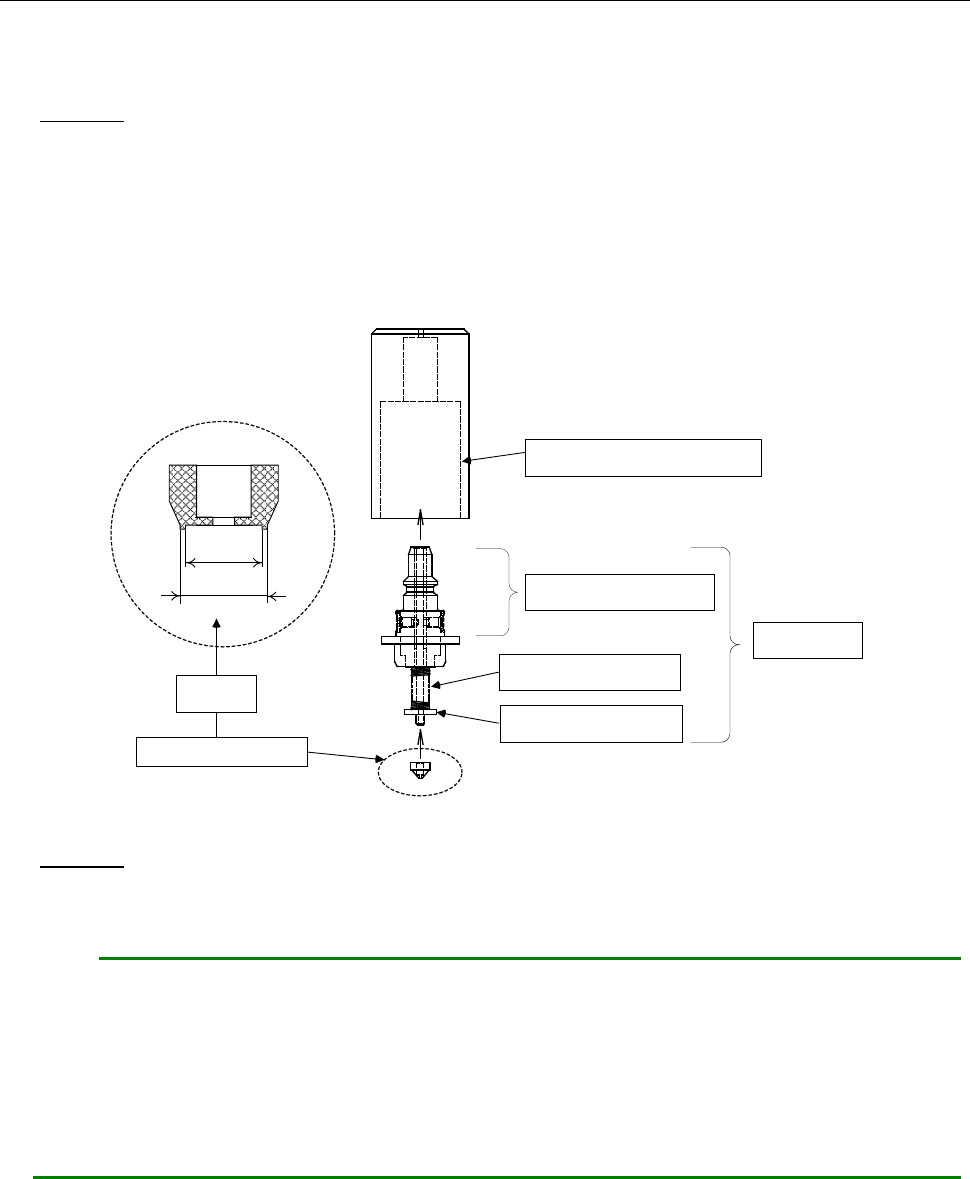

安装方法
1.将吸嘴主体 (②) 放入配件的压入夹具 (①) 内。
2.将吸嘴配件(④)插入吸嘴滑动部 (⑤) 内。
这时，请注意不要使灰尘或脏污进入吸嘴滑动部与吸嘴配件之间。
3.将吸嘴配件顶在清洁的平面上，推到头，直至配件压入夹具与平面之间没有间隙。
4.将吸嘴从配件压入夹具中取出，确认吸嘴配件的基座面与吸嘴滑动部安装面之间没有间隙，
没有夹有异物。
① 附件压入夹具
③ 吸嘴 弹簧
④ 吸嘴 滑动部
A部: 这部分为外面黑色
② 吸嘴 主体
⑤ 吸嘴附件
内径
外径
放大
拆卸方法
• 将爪子挂住吸嘴配件，整体一点一点地拔出来。
1. 吸嘴滑动部的基座面 (与吸嘴配件的接触面) 如有刮伤，会造成图像识别错误。装卸时要注意操
作，请勿造成刮伤。
2. 反复装卸吸嘴配件，会磨损插入孔部位。
装卸次数请限制最多 10 次。
* 吸嘴与吸嘴配件为易耗品。污损、损耗后请进行更换。
配件压入夹具
吸嘴配件
第 2 部 功能详解篇 第 12 章 选项组件
12-75
12-11-3 设置

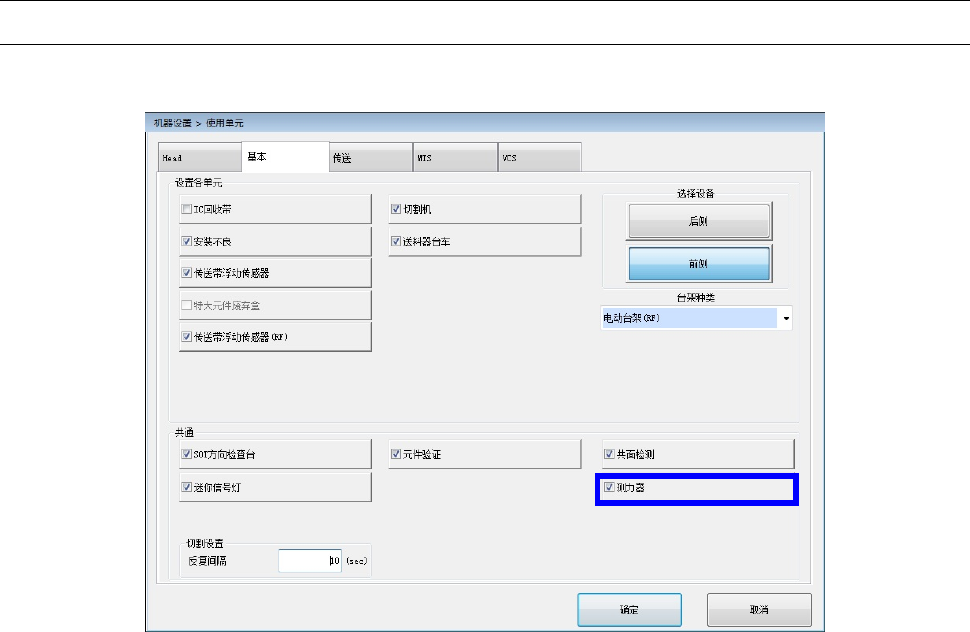

12-11-3-1 使用单元设定（测力器的使用/未使用）
在设置的[设定组]－[使用单元]中选择[选项使用单元]，确认“测力器”已勾选。
第 2 部 功能详解篇 第 12 章 选项组件
12-76
12-11-3-2 高负荷控制用参数
高负荷控制吸嘴追加购入后，使用时必须取得高负荷控制用的参数。
参数取得需通过自己诊断功能进行。
12-11-3-2-1 取得齿槽偏移量
在自己诊断功能菜单上选择[贴片头偏移量]-[齿槽偏移量]，即显示取得齿槽偏移量对话框。
通过右上部的选择设备、以及画面左上部的按钮，选择要取得齿槽偏移量的 Head 吸嘴。
选择 Head 吸嘴后 ，用 画面右部的 Head 退避按钮或用简易控制使对象 Head 吸嘴移动到不会碰到
供料器或传送轨道等其他物品的安全位置。
Head 移动后按下确认按钮，即开始取得齿槽偏移量。
注意
齿槽偏移量取得过程中，对象 Head 吸嘴将以低速动作。
为了安全，请注意进行作业。
