第 1 部 基本篇 第 4 章 制作生产程序 4- 275 4) 检查结果 显示图像识别结 果或共面检查 结果 。 ●状态 可完成测量时 显示 “OK” ，不能 完成时 显示 “NG”。 ●注释 显示错误 原因。 ●图像识别信息 图像 检查结果 为 NG 时，可 显示错误的详细 信息。 显示的错误详细 信息可浏览过去 16 个 数据。 在这里， 图像识别错误 时的详细信息会从 最新的信息开始 显示。 「 上一页 」： 显示上一个 图像识…
第 1 部 基本篇 第 4 章 制作生产程序
4-274
(3) 共面检查的操作
完成程序的「元件数据」－「图像」后，请从编辑程序菜单点击「测量･检查」／「共面检查」。
会显示如下画面。
1) 检查中的元件
显示为了进行共面检查所必要的元件内容。
2) 要测量元件的吸取位置
显示吸取元件的吸取位置内容。可将吸取位置变更为前代替元件或后代替元件。没有吸取数据
时，各项目不显示，不能进行吸取位置的变更、送料顶推、示教。
●把示教结果反映在吸取数据上
选择是否将示教的结果反映到吸取数据。
取消勾选时，仅适用于此次吸取时的坐标。
●送料
对送料器进行一次顶推，传送元件（32mm 纸带除外）。
3) 使用 Head
MNVC 功能设定为有效时，可选择检查中使用的 Head。
从组合框列表中选择 Head。
第 1 部 基本篇 第 4 章 制作生产程序
4-275
4) 检查结果
显示图像识别结果或共面检查结果。
●状态
可完成测量时显示“OK”，不能完成时显示“NG”。
●注释
显示错误原因。

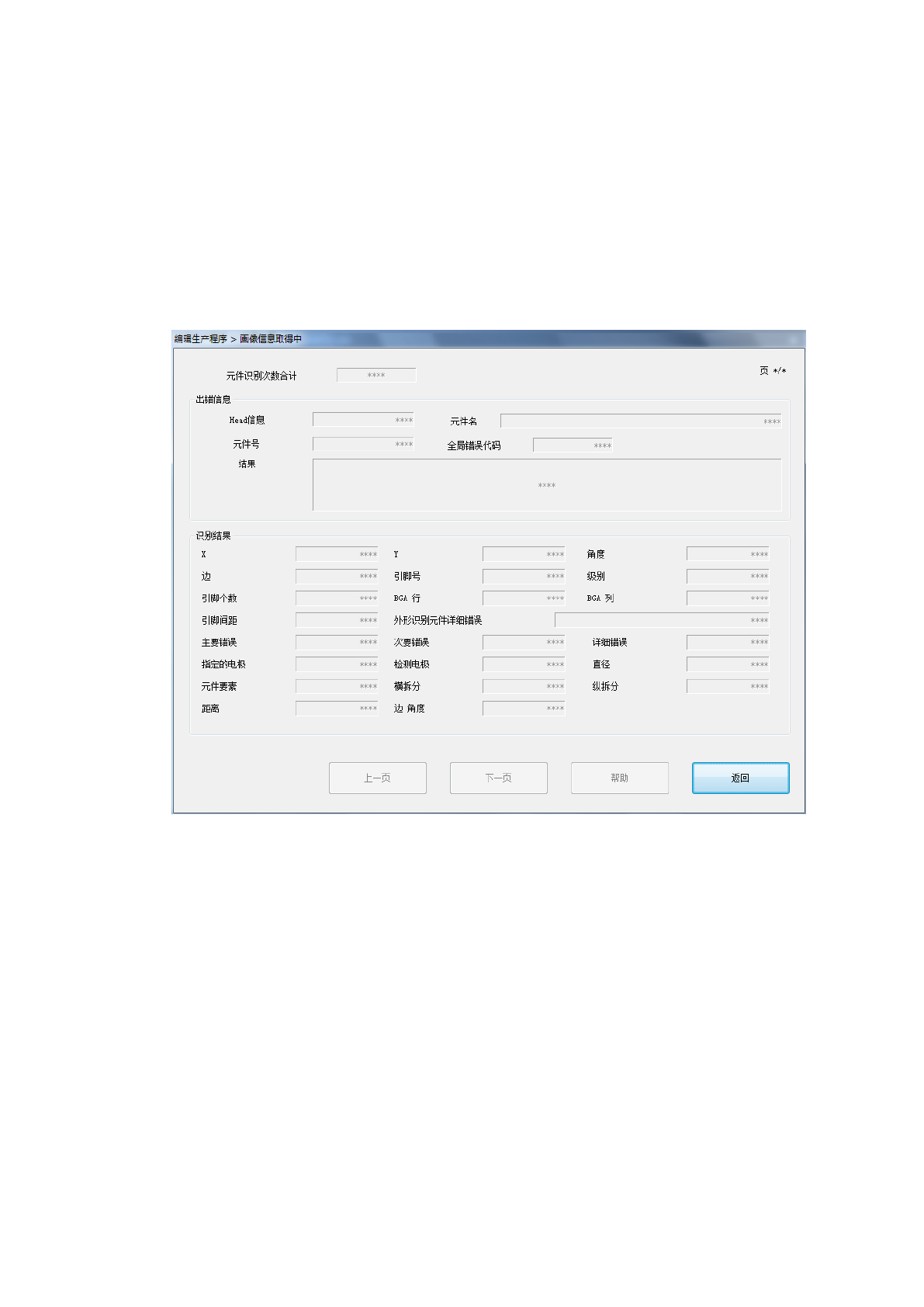

●图像识别信息
图像检查结果为 NG 时，可显示错误的详细信息。
显示的错误详细信息可浏览过去 16 个数据。
在这里，图像识别错误时的详细信息会从最新的信息开始显示。
「上一页」： 显示上一个图像识别错误时的信息。
「下一页」： 显示当前的图像识别错误相关的下一个信息。
「帮助显示」： 显示当前显示的图像识别错误信息相应的帮助。
「返回」： 关闭图像识别错误信息画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-276
以下显示图像详细错误信息的内容。
显示 内容
元件识别次数合计 已进行的元件识别回数
页 显示的图像识别信息编号
Head 名 Head 号
元件名 元件数据的元件名
元件号 元件数据编号
全局错误代码 实际的图像识别错误代码
结果 未加工的结果文字串
X
识别结果（X 方向相对于画面中心的偏移量）
VCS 监视器的右方向为正
Y
识别结果（Y 方向相对于画面中心的偏移量）
VCS 监视器的上方向为正
角度
识别结果（相对于画面中心的
θ
方向的偏移量）
VCS 监视器的逆时针方向为正
边
检测出错误的边（上/下/左/右）
不是监视器上显示的边，而是图像数据里指定的 Top-View 的边
引脚号
检测出错误的引脚号（1～）
引脚缺失指定的引脚号，系按 Top-View 逆时针旋转编号。
有多个错误时，为最先检测出错误的引脚号。通用图像元件，为从 第 1
元件要素开始计数的引脚（球）号。
级别
引脚弯曲错误，系指相对于引脚间距的引脚弯曲量（%）。 球变形、球
直径错误，系指相对于球直径值的变形量（%）。（ 以 0.1%为单位）
引脚个数 实际检测出的引脚总根数
BGA 行
区域阵列（Area Array）元件中检测出错误的球的行号。与图像数据
无关，是 VCS 监视器显示上的行号。（ VCS 监视器从上到下从 0 开始连
续排列的行号）。 有多个错误时，为最先检测出的错误的球的行号。
BGA 列
区域阵列（Area Array）元件中检测出错误的球的列号。与图像数据
无关，是 VCS 监视器显示上的列号。（VCS 监视器从左到右从 0 开始连
续排列的列号）。有多个错误时，为最先检测出错误的球的列号。
引脚间距
造成引脚（球）间距错误的元件的实际引脚（球）间距。仅输出可检
测出实际引脚（球）间距的元件。（以 0.1um 为单位）
外形识别元件详细错误
表示外形识别元件的错误信息的 5 栏字符串。
XXYYY 的 XX 表示发生错误位置，YYY 表示发生错误的原因。
主要错误 通用图像元件（包含一部分的 BGA 元件）的主要错误代码。
次要错误
通用图像元件（包含一部分的 BGA 元件）的次要错误代码。
此次要代码表示具体的内部事件。
详细错误 通用图像元件（包含一部分的 BGA 元件）的详细错误代码
指定的电极 扩展引脚连接器元件中，根据图像数据指定的引脚根数
检测电极 扩展引脚连接器元件中，可实际识别的引脚总根数
（球）直径 检测出球直径、变形的球的实际球直径（以 0.1um 为单位）
元件要素
通用图像元件中引起错误的元件要素组编号。
图像数据中定义的顺序等于元件要素组编号。
横拆分
如果生产程序与实际移动的量不同时，分割识别间距（横方向）按照
与指定量的差输出。
纵拆分
如果生产程序与实际移动的量不同时，分割识别间距（纵方向）按照
与指定量的差输出。
距离
通用图像元件中，如果元件要素组之间的距离与生产程序中指定的尺
寸相差较大时，则输出该距离的差。
边 角度 角度错误检出时的角度差
