第 1 部 基本篇 第 4 章 制作生产程序
4-260

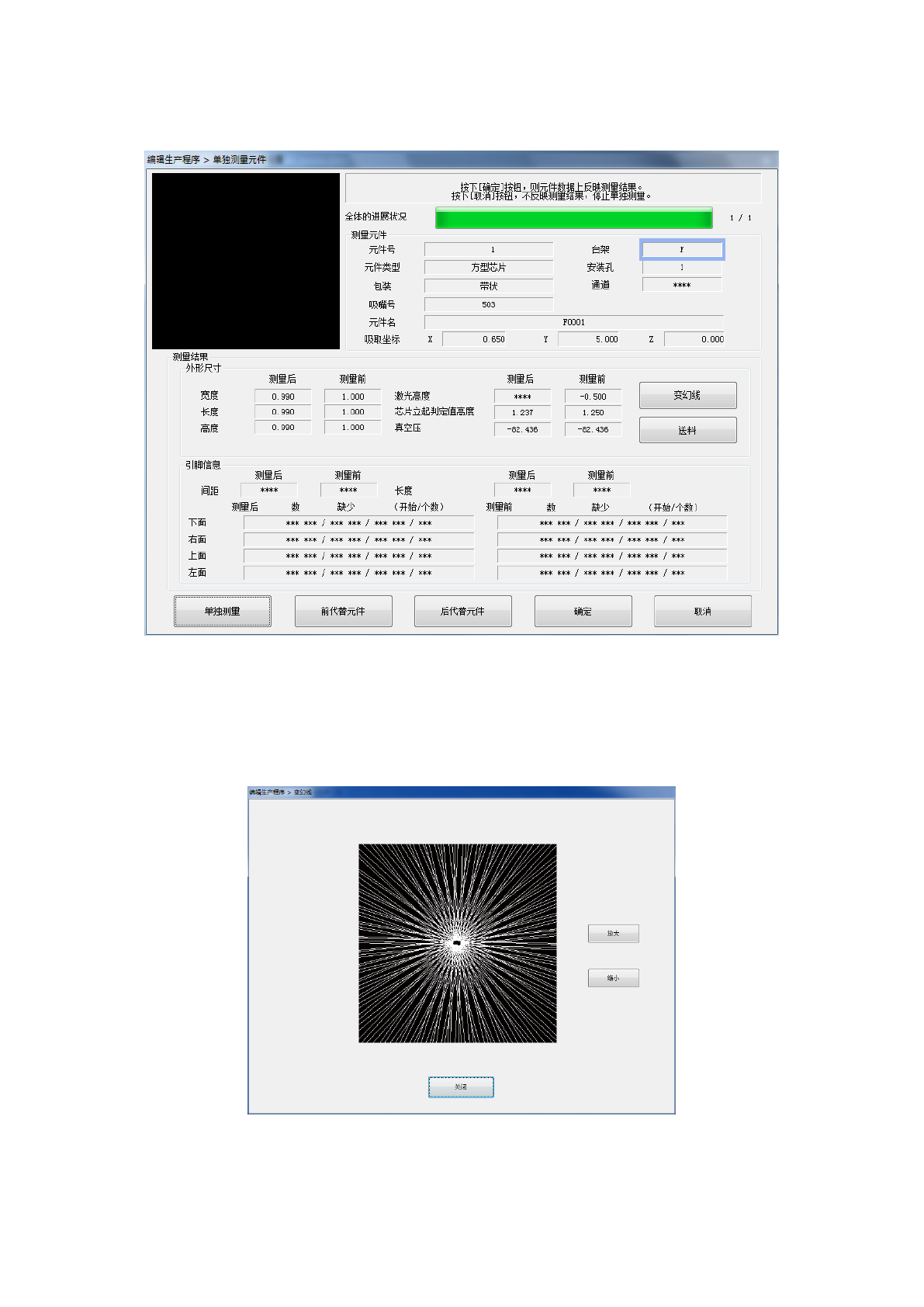

3)单独测量结果
单独测量结束后，显示如下的结果画面。
① 测量元件
显示测量元件的内容及吸取位置。
② 测量结果
显示测量前和测量后的值。未进行测量的项目显示***。
● 变幻线
从测量时的SWEEP结果，可显示变幻线。
第 1 部 基本篇 第 4 章 制作生产程序
4-261
(5) 连续测量
测量指定的全部元件。
1) 设置连续测量条件
从编辑程序菜单选择「机器操作」-「连续测量」，显示如下画面。
①对象元件
要对元件数据中仅与某项条件一致的元件进行测量时，通过单选按钮选择条件后，进行详细
设置。
条件
概要
全元件
测量所有元件的数据。
仅限薄元件
仅测量元件高度在设定尺寸以下的元件。
仅限指定元件类型
仅测量指定的元件类型。
仅限指定的吸嘴的使用元件
仅测量要使用指定的吸嘴的元件。
要从对象元件的条件中，进一步测量更小范围时，勾选「检查范围」指定测量元件的范围。
项目
概要
开始元件号
要指定开始测量的元件数据的编号时，勾选此项。
结束元件号
要指定结束测量的元件数据的编号时，勾选此项。
只限贴片元件
仅限定贴片数据中指定的元件数据时，勾选此项。
② 测量项
选择要测量的项目。默认为选择所有可测量的项目。
根据元件类型，可测量的项目会有所不同。
第 1 部 基本篇 第 4 章 制作生产程序
4-262
③ 设置元件归还
设置尺寸在1mm以下的极小元件在测量后如何处理。
项目
概要
每次归还
元件每次都归还到原来的位置。
每次废弃
元件每次都废弃。
每次询问
每次测量结束后进行询问。
④ [连续测量]按钮
开始连续测量。
⑤ [返回]按钮
返回原来的画面。
