第 2 部 功能详解篇 第 12 章 选项组件
12-16

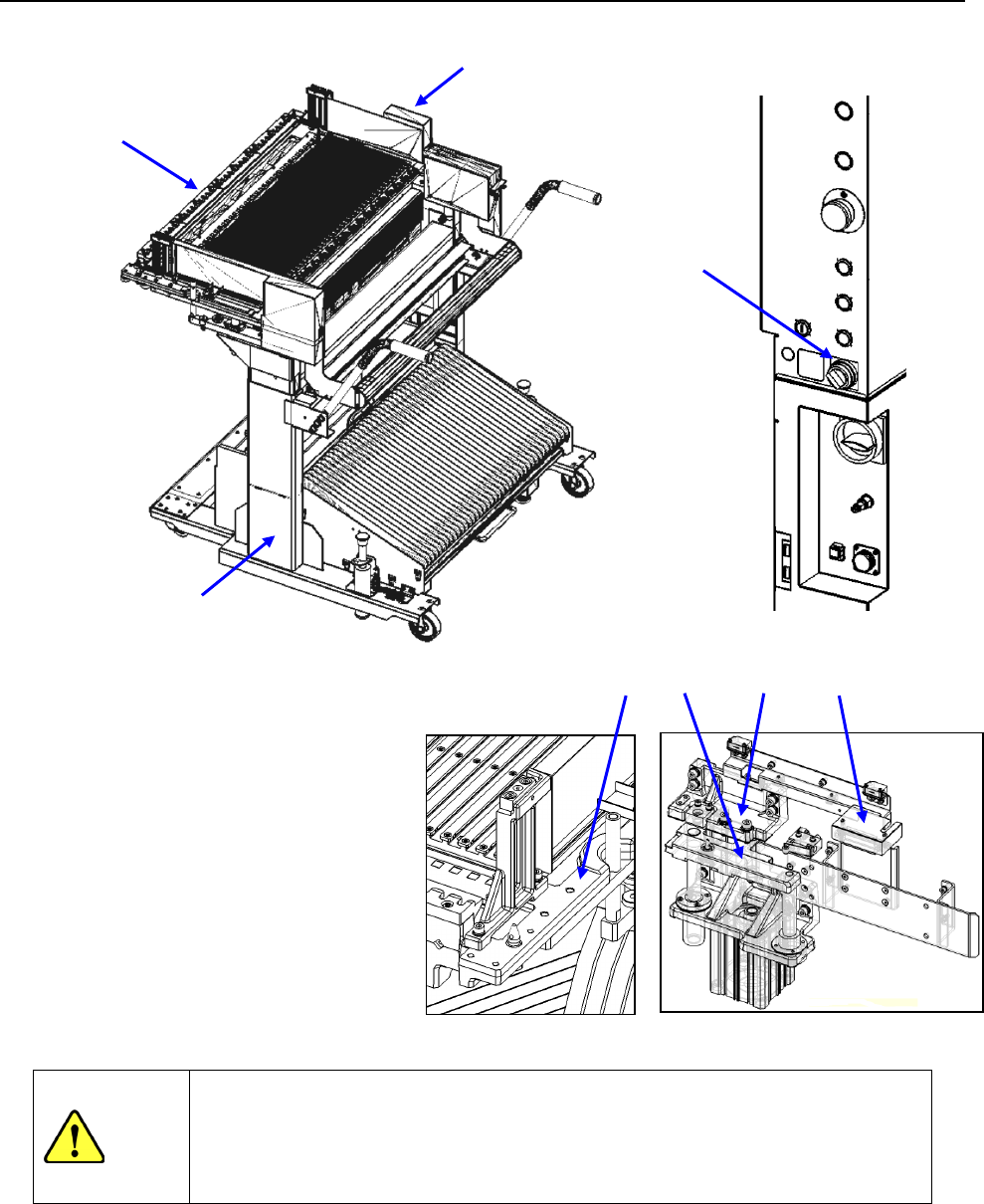

12-3 电动式供料器用统一更换台车(EF/RF)
可在主机上整批地装卸供料器类，在生产中进行下一次供料器的外部准备，节约准备工作时间。
注意
请确认「E 台架 L,R④ 」、「 台架升降机⑤ 」、「 台架支架⑥ 」、「 台架连接器 A⑦ 」、
「台架连接器 B⑧」背面等与机器主体的接触部位上无元件及其他物品。否则，
台架上升时会干扰，不仅损坏该物品，还会损坏机械及连接部位，引起短路，
造成火灾等危险。
④
⑤ ⑥
①电动式供料器用统一跟换台车主体
②E 台架
③供料器台架开关
④E 台架 L,R
⑤台架升降机
⑥台架支架
⑦台架连接器 A
⑧台架连接器 B
②
⑦
①
③
⑧
第 2 部 功能详解篇 第 12 章 选项组件
12-17
(1) 安装步骤
1) 在「E 供料器台架②」上安装各供料器。
2) 确认「供料器台架开关③」为关闭状态。
3) 把「电动式供料器台车主体①」推入贴片机主机内，直到顶住的位置。
打开「供料器台架开关③」，则「E 台架②」会上升，安装在贴片机主机上。
(2) 拆卸步骤
1) 关闭「供料器台架开关⑨」后，「E 供料器台架②」会下降。
2) E 台架完全下降后，从「E 供料器台架连接器④」拔下插头，把「电动用供料器台车主体①」
拉出。
按上述拆卸步骤，请务必关闭供料器台架开关，E 台架下降后，再拔掉 E 台架插头。
·为防止伤害人身和装置，
供料器台的安装，请等到主机完全停止后再进行。
·操作供料器台架开关时，要目检确认供料器台架开关，注意不要与其他开
关类，特别是电源总开关搞错，然后再进行操作。
另外，操作供料器台架开关时，请勿将手伸入装置内部，也不要将脸和头
靠近装置。
·在电动用供料器台车上，把供料器台架安装到机器主机后，在各种供料器
吸取位置示教时，或在基本生产运行时，请不要将手放在供料器台上，也
不要对其施加负荷。

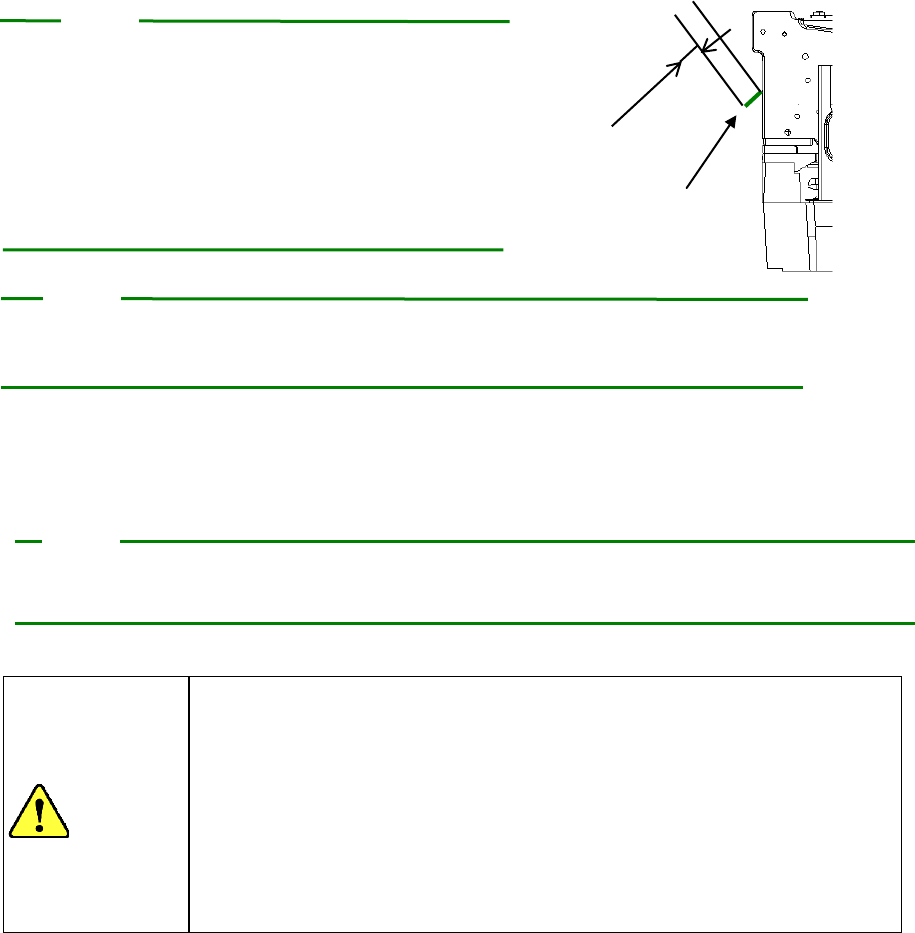

传送带
3mm 以下
把「电动式供料器统一更换台车①」推入贴片机主
机前，请确认传送带的伸出量，应为从电动式供料
器编带排出口起 3mm 以下。
如果超过 3mm，请沿着电动式供料器边缘切下。
编带前端与传送方向直角切断。注意保持编带从排
出口水平传出，不要扭曲。
注意
注意
在更换台前后中有一方下降的状态下运行机器时，XY 轴的动作将以安全盖(安全罩)
打开时的状态以低速移动。
注意
注意:
第 2 部 功能详解篇 第 12 章 选项组件
12-18
12-4 IC 回收带的使用方法
图像识别装置判定的引脚弯曲或引脚悬浮的 IC 元件，将之逐一分离，进行回收。
变更传送间距时，可用相应数值更改设置。
※ 只有支持統一更换台车 EF。它不对应统一更换台车 RF。
12-4-1 规格
对应元件
种类：
Q F P, S O P, P L C C
等（使用了图像识别装置的元件）
元件尺寸：□10～□50mm， 元件高度：1.0～6.0mm
IC
回收数
9
个～
31
个（根据使用的
IC
最大尺寸而异）
传送带的传送量
15
～
55mm
（
5mm
刻度）
（根据使用的最大
IC
尺寸手动设置旋转开关）
传送带
使用防静电传送带
宽度
55mm
电源电压
DC24V
容许电流
0.6A
装置重量
3.5Kg
过电压等级
等级Ⅰ：过电压限制在低级别的电路供给（
2
次侧低电压电路等）
环境污染度
污染度３：比通常环境污染程度更重的环境（制造工厂等）
噪音值
60.5B(A)
适合规格
机械指令：
2006/42/EC
评价规格：
EN ISO12100
EMC 指令：2014/30/EU
评价规格：EN 61000-6-4, EN61000-6-2, EN55011, EN 61000-4-2,
EN 61000-4-3, EN 61000-4-4, EN61000-4-6
12-4-2 构成与各部分的名称
电动台架用
IC
回收带名称
本装置是完好无损地回收在图像识别后因某种原因而未被贴片的元件的装置。
从Head放到「元件探测传感器①」部分的元件，按照「旋转开关③」设定的间距被依次传送。
如果回收带上堆满元件，当「传感器②」检测到元件后，主机将处于暂停状态，显示器上将显示
该信息。
注意
· 为了防止伤及人身或装置，回收元件时，请确认主机已安全停止后，再打开
安全盖(安全罩)进行回收。
· 要在供料器台上安装着 IC 回收带的状态下回收元件时，请一边与其他工作
人员进行确认，一边进行作业。
① 元件检测传感
② 停止传感
③ IC 尺寸设置用旋转式开关
④ 复位开关
⑤ 电源插口
