第 2 部功能详解篇第 8 章机器设置 8- 34 8-3-3- 4 外形基准位置调整选择外形基准位置调整，即显示以下画面。双通道传送时，必须分别设定前后通道。・外形基准位置调整 ( 单通道 ) ・外形基准位置调整 ( 双通道 )

第 2 部功能详解篇第 8 章机器设置

8-33

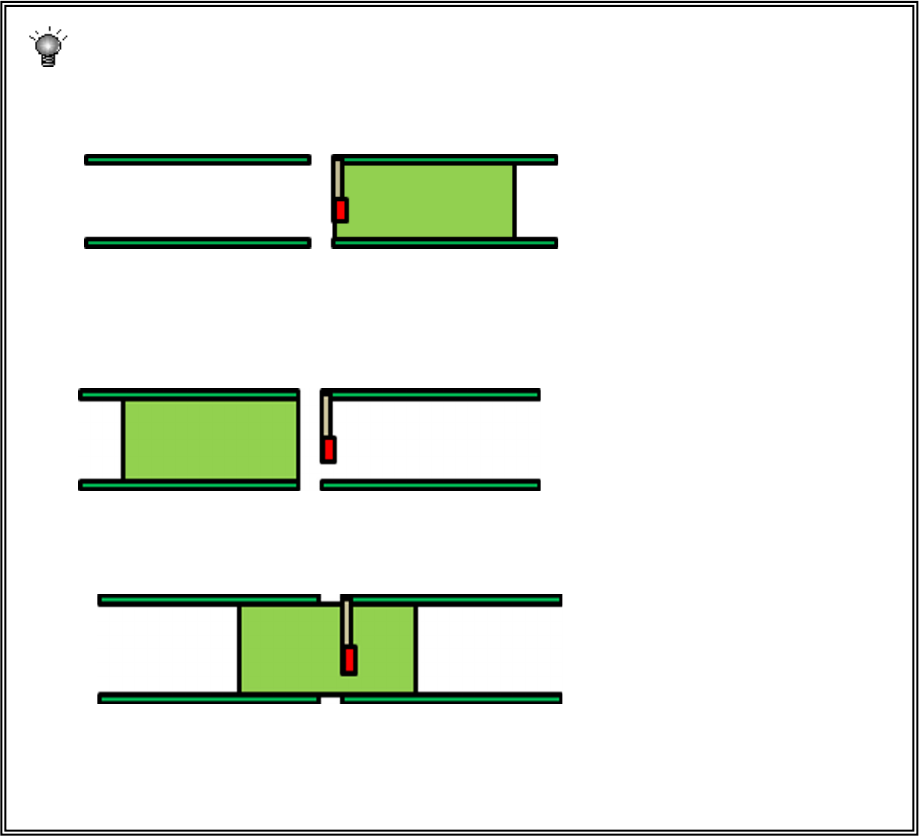

如果你是一个长基板中心夹紧或两步夹紧。

为了长基板不在前工程装置(IN 一侧)的搬运道突出请设置基板。

很好的例子

上游机（IN

侧）

贴片机

坏榜样

上游机（IN 侧）贴片机

第 2 部功能详解篇第 8 章机器设置

8-34

8-3-3-4 外形基准位置调整

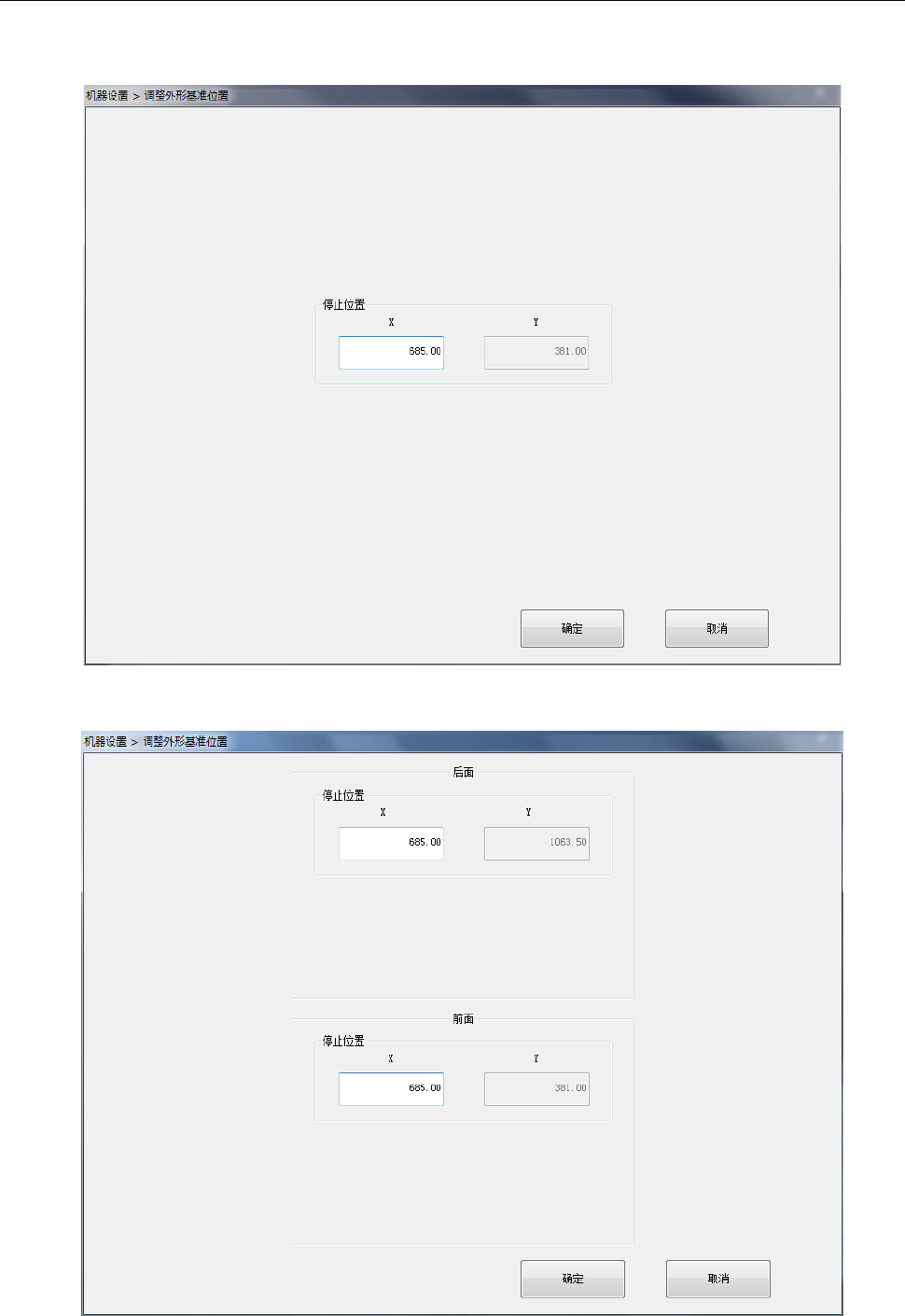

选择外形基准位置调整，即显示以下画面。

双通道传送时，必须分别设定前后通道。

・外形基准位置调整(单通道)

・外形基准位置调整(双通道)

第 2 部功能详解篇第 8 章机器设置

8-35

(1) 设定项目

No.

项目

设定内容

使用传送挡块的基板夹紧停止位置

(2) 设定方法

使用示教输入。

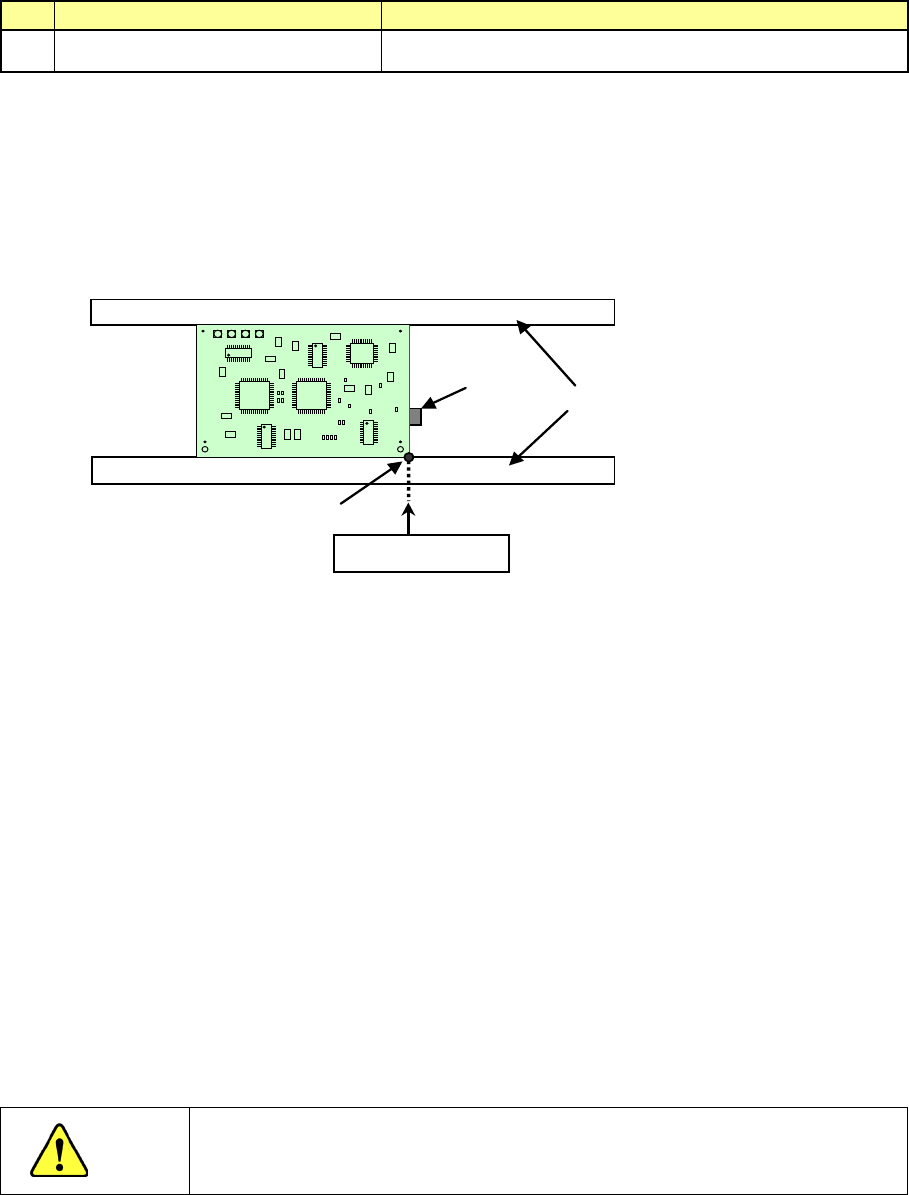

例) L→R 传送时

进行示教时，请将传送挡块设定为<ON>后，实施示教。

传送

传送挡块

外形

基准的位置

X（停止位置）

※请调整轨道支撑（挡块主体），使各基板规格的挡销前端 X 方向位置处于以下位置。

・标准规格

传送左→右流动时 685.0±0.5mm

传送右→左流动时 137.0±0.5mm

・XL 规格

传送左→右流动时 715.0±0.5mm

传送右→左流动时 107.0±0.5mm

・双通道传送规格（前侧/后侧通道）

传送左→右流动时 591.0±0.5mm

传送右→左流动时 231.0±0.5mm

注意

为了防止人身伤害，示教过程中切勿将手伸入装置内部，也不要将脸和头靠

近装置。
