第 2 部 功能详解篇 第 12 章 选项组件 12 - 26 12 -5- 2 TR8S 安装方法 ※将 T R8S 连接到 RX -6 时，请确认是 后侧固定 台架规格。 更换台车规格的后 台架上是不能安 装的 。 (1) 上部排出导轨 的安装、 拆卸 TR8S 用排出导轨 ( 下图 ) 未安装时， 请参见第 12 - 17 ～ 12 - 20 页，安装 TR8S 排出 导轨 。 ※ 安装 TR 8S 前 ，请拆下 上部排出 导轨蓝…
第 2 部 功能详解篇 第 12 章 选项组件
12-25
安装到贴片机上，将①台架 SW ON，进行夹紧。
请反复拆装多次，确认可以确实夹紧。
(安装到贴片机时，请慢慢推入，使台架挡块确实顶住台架支撑。)
请在夹紧的状态下，再次调整水平(微调整)。
调整后，请将③调节装置(后侧)降下顶住地面，最后用④锁紧螺母进行固定。
请将各电缆及气管连接到主机右侧的接口面板上的「MTS 用电源插口」、「 接口插口」、「 MTS 用φ 6 管
取出口」上。
请将各电缆及气管连接到主机右侧的接口面板上的「MTS 用电源插口」、「 接口插口」、「 MTS 用φ 6 管
取出口」上。
接通装置的电源，进行机器设置「使用单元」及「MTS 安装位置偏移」的设置。
电缆、气管
4
3
2
① MTS用电源插口
② MTS用接口插口
(RX-6/KE-3010/20V/20VR时)
③ MTS用接口插口
(KE-2070/80/80R时)
④ MTS 用 Φ6 管取出口
TR7DN
④
①
②
③
第 2 部 功能详解篇 第 12 章 选项组件
12-26
12-5-2 TR8S 安装方法
※将 TR8S 连接到 RX-6 时，请确认是后侧固定台架规格。更换台车规格的后台架上是不能安装的。

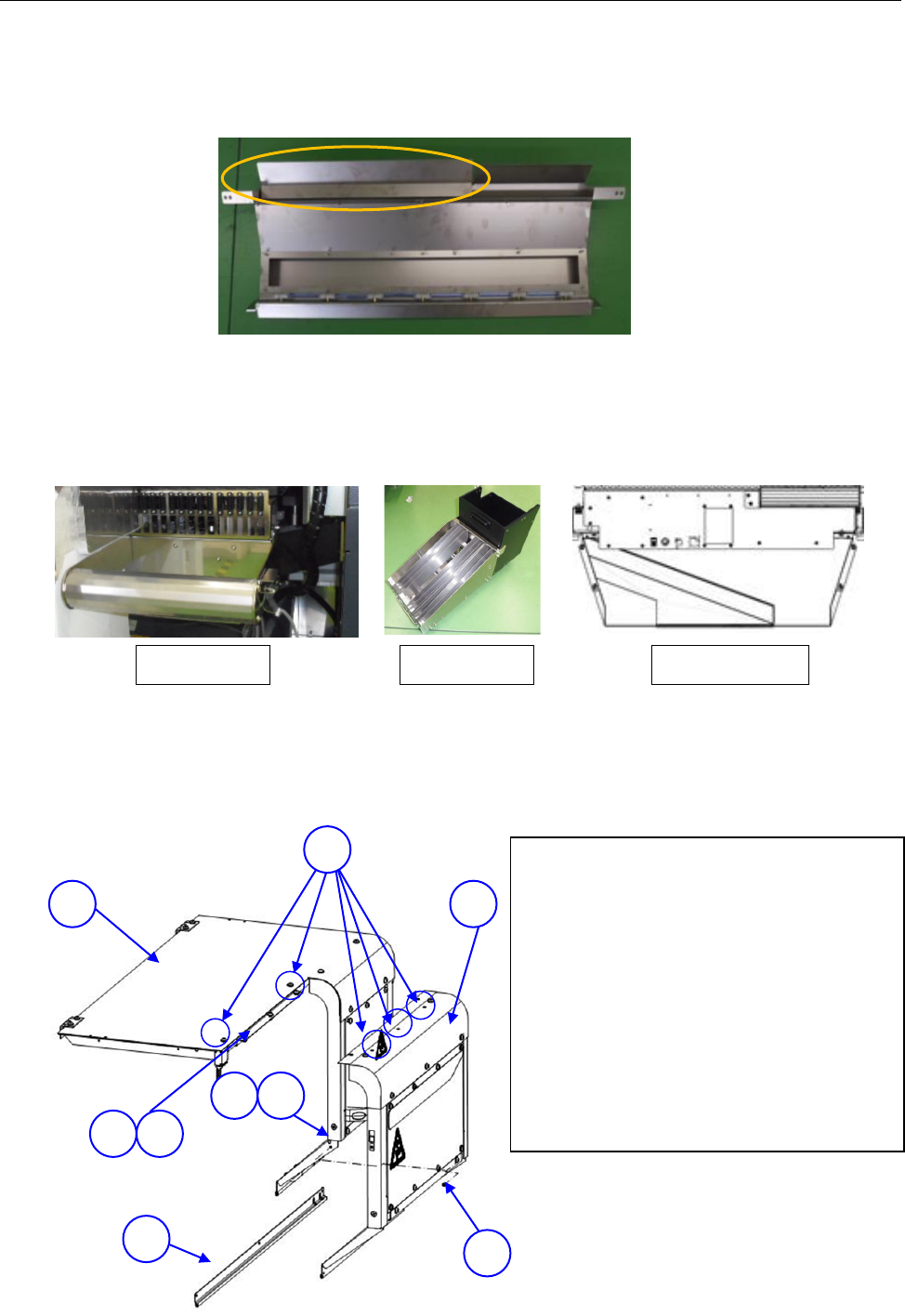

(1)上部排出导轨的安装、拆卸
TR8S 用排出导轨(下图)未安装时，请参见第 12-17～12-20 页，安装 TR8S 排出导轨。
※安装 TR8S 前，请拆下上部排出导轨蓝色部分的配件。
(2)确认附件
请确认编带导轨及编带支架均为用于 TR8S。
请确认下部排出导轨上已带有追加配件。
(3)分离安全罩
从后安全罩①将左半部分③配件拆下。拆下的配件、螺丝请妥善保管，切勿遗失。
RX-6
后侧
1
3
4
6
2
5
配件名
①安全罩Ｒ组_Ｂ
②SL3061232TN SCREW M6 L=12
③安全罩Ｒ组_Ａ
④SL6040692TN SCREW M4 L=6
⑤罩子护杆（Cover Guard）Ｒ组
⑥40154745 CONNECT_PLATE_B
⑦SL6040692TN SCREW M4 L=6
⑧40132490 SC_CUSHION
⑨40154712 EDGE_CUSHION_HALF_B
7
8
9
编带导轨
编带支架
下部排出导轨
第 2 部 功能详解篇 第 12 章 选项组件
12-27

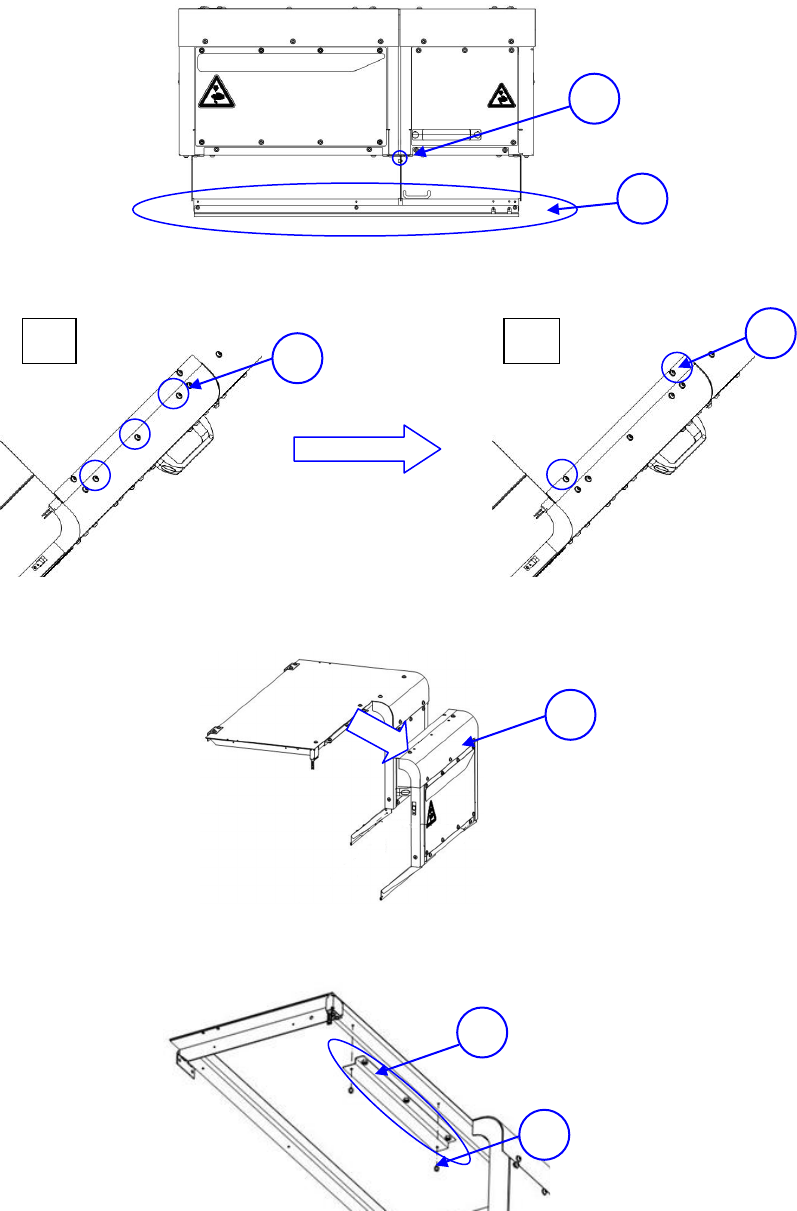

（步骤）
1) 拆下固定⑤的 3 个螺丝，拆下⑤，螺丝④也要拆下。
2) 请按照以下顺序拆下螺丝②。
3) 请拆下安全罩 R③。
4) 请拆下固定⑥的 2 个 M4 螺丝⑦，拆下⑥。
6
7
ⅰ
ⅱ
3
2
2
4
5
