第 2 部功能详解篇第 12 章选项组件

12-137

12-13-15 生产画面

12-13-15-1 生产前助焊剂／焊锡补充

在生产前已补充助焊剂／焊锡时，可从生产条件画面清除转印装置使用次数。

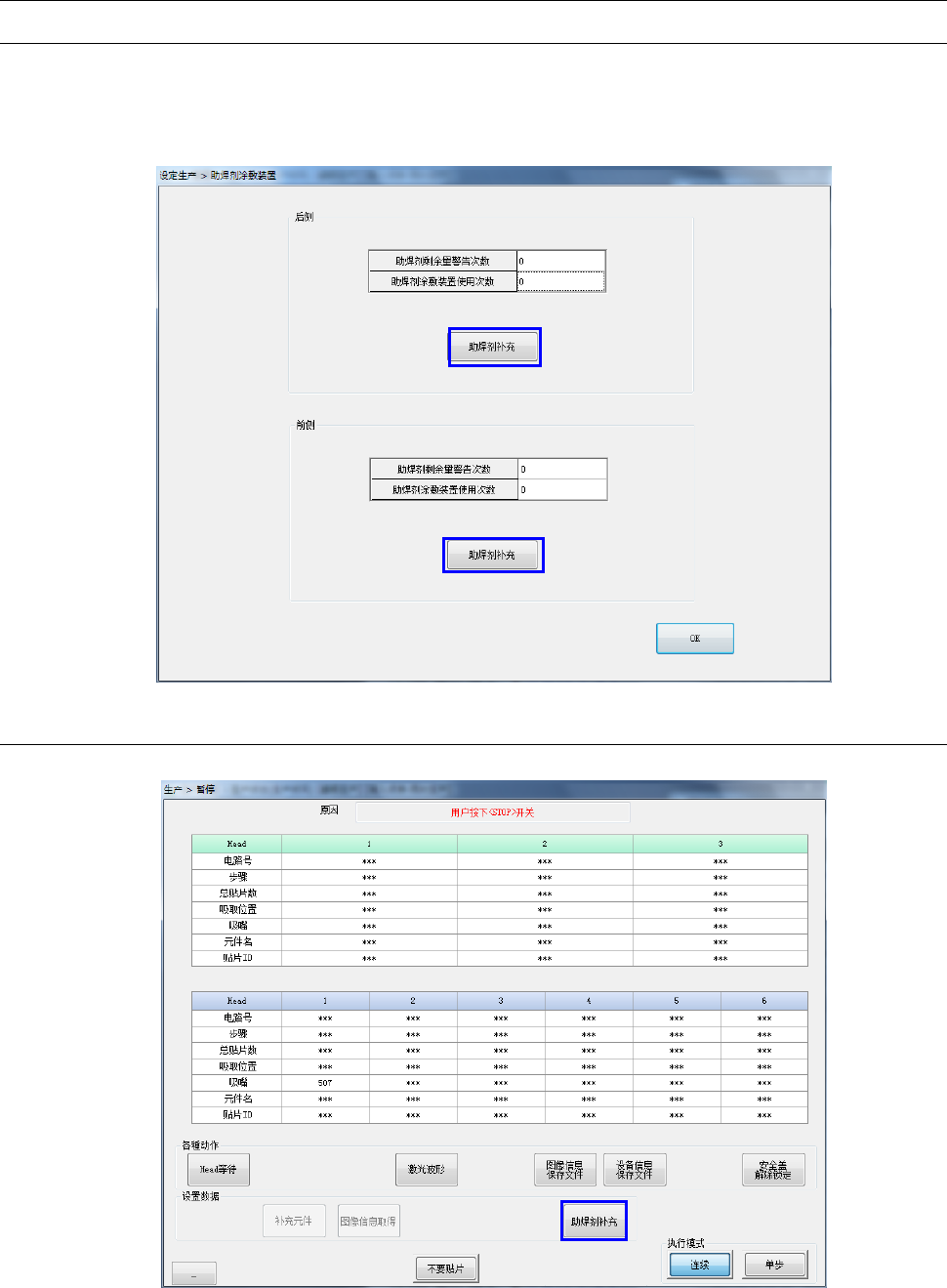

从生产条件画面选择「生产辅助」－「转印装置」，即显示以下对话框。

选择「助焊剂补充」，转印装置使用次数即被清除。

12-13-15-2 生产暂停中的助焊剂／焊锡补充

生产中助焊剂用完时，选择暂停对话框的「助焊剂补充」，即可清除转印装置使用次数。

第 2 部功能详解篇第 12 章选项组件

12-138

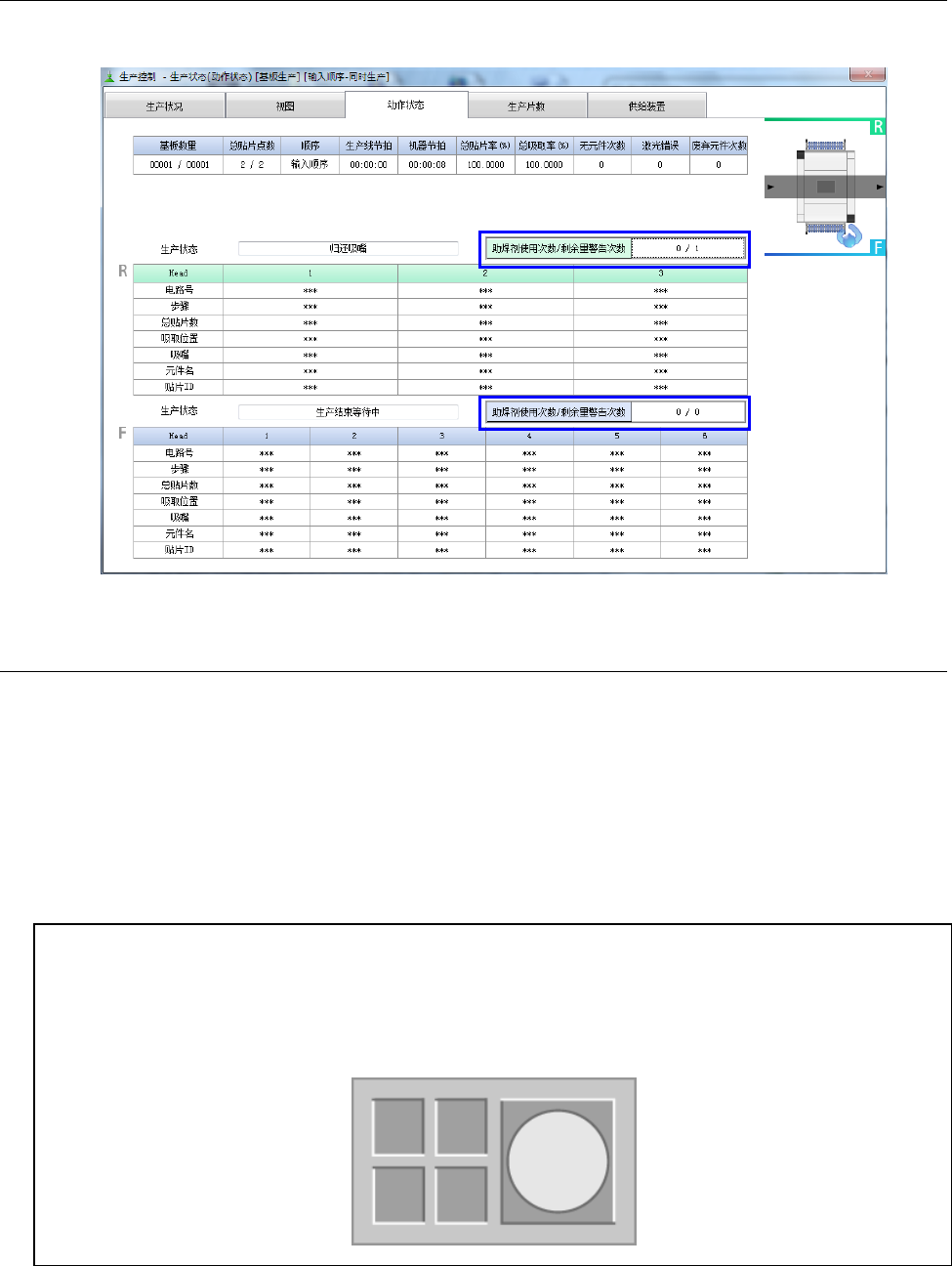

12-13-15-3 生产执行画面

在生产执行画面中，可确认「助焊剂（转印装置）使用次数」及「（转印装置）剩余量警告次数」。

12-13-15-4 助焊剂防干燥动作

（为防止助焊剂干燥）当一定时间未进行助焊剂开闭时，助焊剂涂覆装置单元会自动开闭。

助焊剂防干燥动作的时间监视，从系统启动起至系统关闭是自动运行的，在生产过程中，助焊剂涂覆装置

没有在动作中时，也会进行助焊剂防干燥动作。

但是返回原点未完成时、护罩打开时、手动控制或显示操作选项画面时，不会进行动作。

防干燥功能默认为不执行此功能的状态。

在机器设置中，可通过设定防止干燥动作间隔时间，开启此功能。

※未填充助焊剂时，为了防止助焊剂容器与助焊剂外罩的磨损，请将机器设置的“助焊剂防干燥间隔”的

时间设定为“0”。（参见 8-3-6-9 转印装置(选项)）

＜自动优化转印功能＞

助焊剂涂覆装置设定为 2 沟槽、4 沟槽型，且助焊剂塗布面尺寸的长、宽、深度同等时，

对其他沟槽是否与元件数据的「选项」中设定的转印位置同等尺寸，均由软件自动判断使用，从而

可减少助焊剂涂覆装置开闭动作次数、提高节拍。

在如下 4 沟槽型的助焊剂板中，①、②、③、④的沟槽尺寸全部相等时，在元件数据中即使指定①

也会将 4Head 的转印位置按照①、②、③、④自动优化配置，进行转印动作。

③ ①

② ④

第 2 部功能详解篇第 12 章选项组件

12-139

12-13-16 装置运行信息

选择主菜单的[识别·检查]－[转印装置运行信息]，即显示转印装置运行信息画面。

仅直线型转印装置选项、旋转型转印装置选项安装机会显示此项。

选择画面下部的「重新设置」按钮，可清除转印装置运行信息。使用剩余量警告次数时，

请务必在补充助焊剂/焊锡膏时进行清除。

(1) 转印装置运行信息

＜直线型转印装置＞

项目

内容

1 补充焊料/焊锡后的使用次数

用于计算助焊剂的剩余量警告。

（助焊剂补充时务必重置。）

2 使用次数计算直线型转印装置的总动作次数

＜旋转型转印装置＞

项目

内容

1 补充焊料/焊锡后的使用次数

用于计算焊锡的剩余量警告。

（焊锡补充时务必重置。）

2 使用次数计算焊锡转印的总动作次数。
