第 2 部 功能详解篇 第 8 章 机器设置
8-36

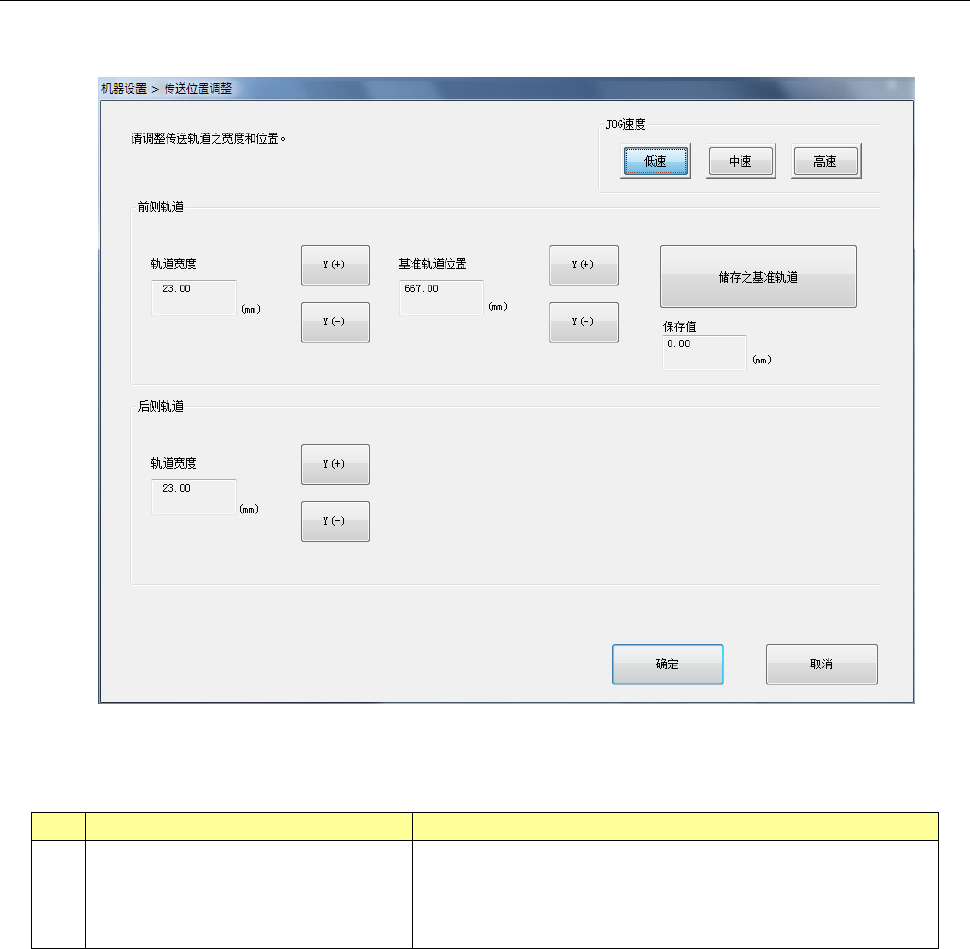

8-3-3-5 传送位置调整(仅双通道传送)
选择传送位置调整后，显示以下画面。
(1)设定项目
No.
项目
设定内容
1
基准轨道位置
设定基准轨道的位置。
此处设定的位置将成为生产时的后侧通道的基准轨道位
置。
(2)设定方法
使用基准轨道的「Y(+)」, 「Y(-)」按钮使基准轨道进行 JOG 移动（微移动），选择「储存之基准轨道
（保存基准轨道的位置）」，基准轨道的当前位置即被保存。
第 2 部 功能详解篇 第 8 章 机器设置
8-37
8-3-4 位置设定

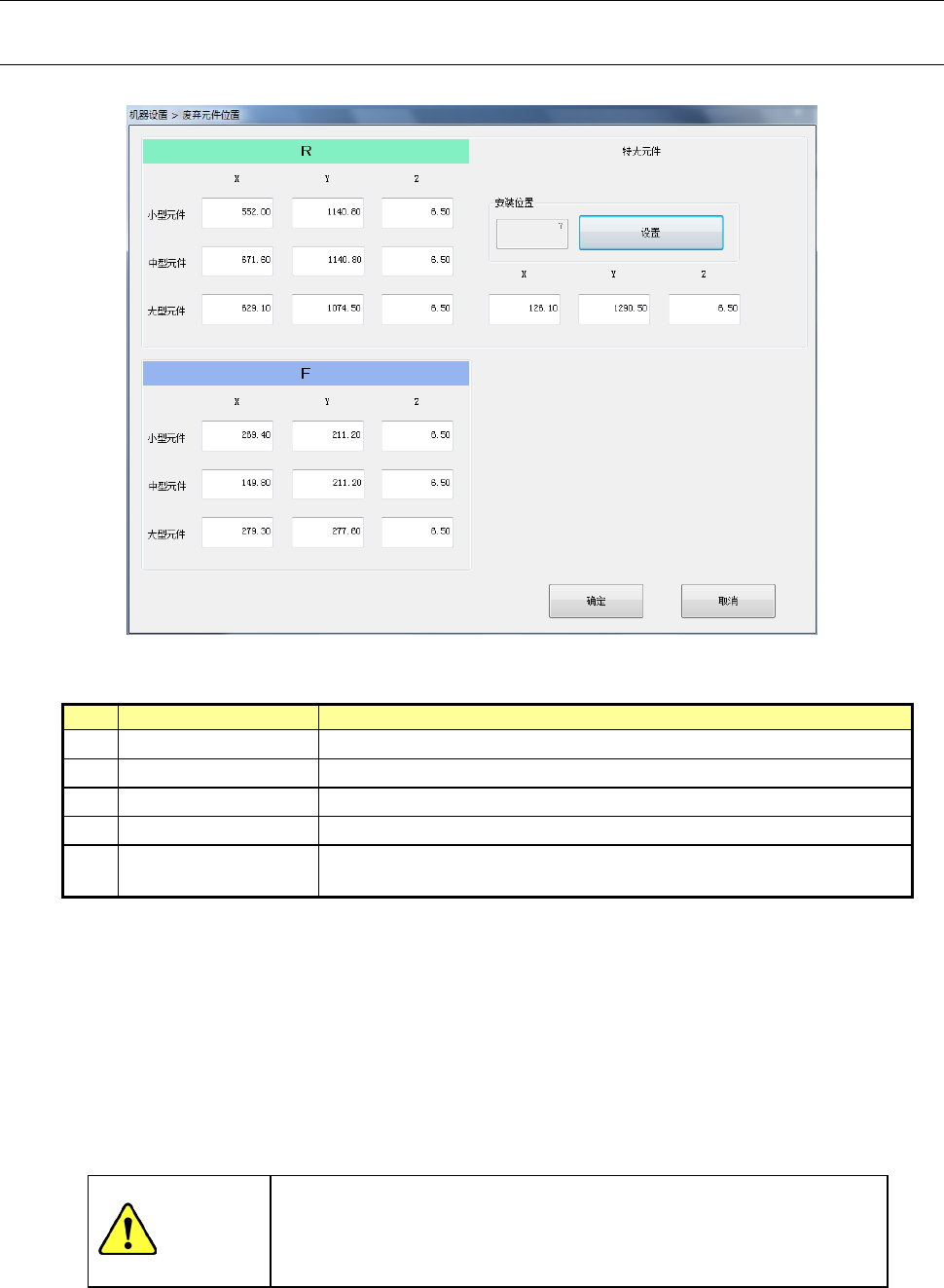

8-3-4-1 元件废弃位置
选择元件废弃位置后，会显示如下元件废弃位置设置画面。
(1) 设定项目
No.
项目
设置内容
1
小型元件
(X
、
Y
、
Z)
小型元件（长边小于
15mm
的元件）的废弃位置
2
中型元件
(X
、
Y
、
Z)
中型元件（长边
180mm
短边
35.5mm
以下的元件）的废弃位置
3
大型元件
(X
、
Y
、
Z)
大型元件（长边
80mm
短边
50mm
以下的元件）的废弃位置
4
特大元件
(X
、
Y
、
Z)
特大元件（不在上述范围的元件）的废弃位置
5
特大元件废弃盒安
装位置
特大元件废弃盒的安装位置
（2）设定区域
小型、中型、大型元件设定在前／后 2 个区域。
特大元件仅在 3 吸嘴 Head 规格或，在 RX-6R 的后侧时才设置。
(3) 设定方法
1) 在编辑框中分别输入XYZ。
2) 使用示教输入。此时，输入焦点无论在XY任何一方，XY可同时自动反映对应值。
3) 示教Z时，输入焦点必须在Z。
・ 为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要
将脸和头靠近装置。
・ 未设置安装位置直接进行生产程序优化时，送料器的配置有时会
与特大元件废弃盒重叠。
注意
第 2 部 功能详解篇 第 8 章 机器设置
8-38

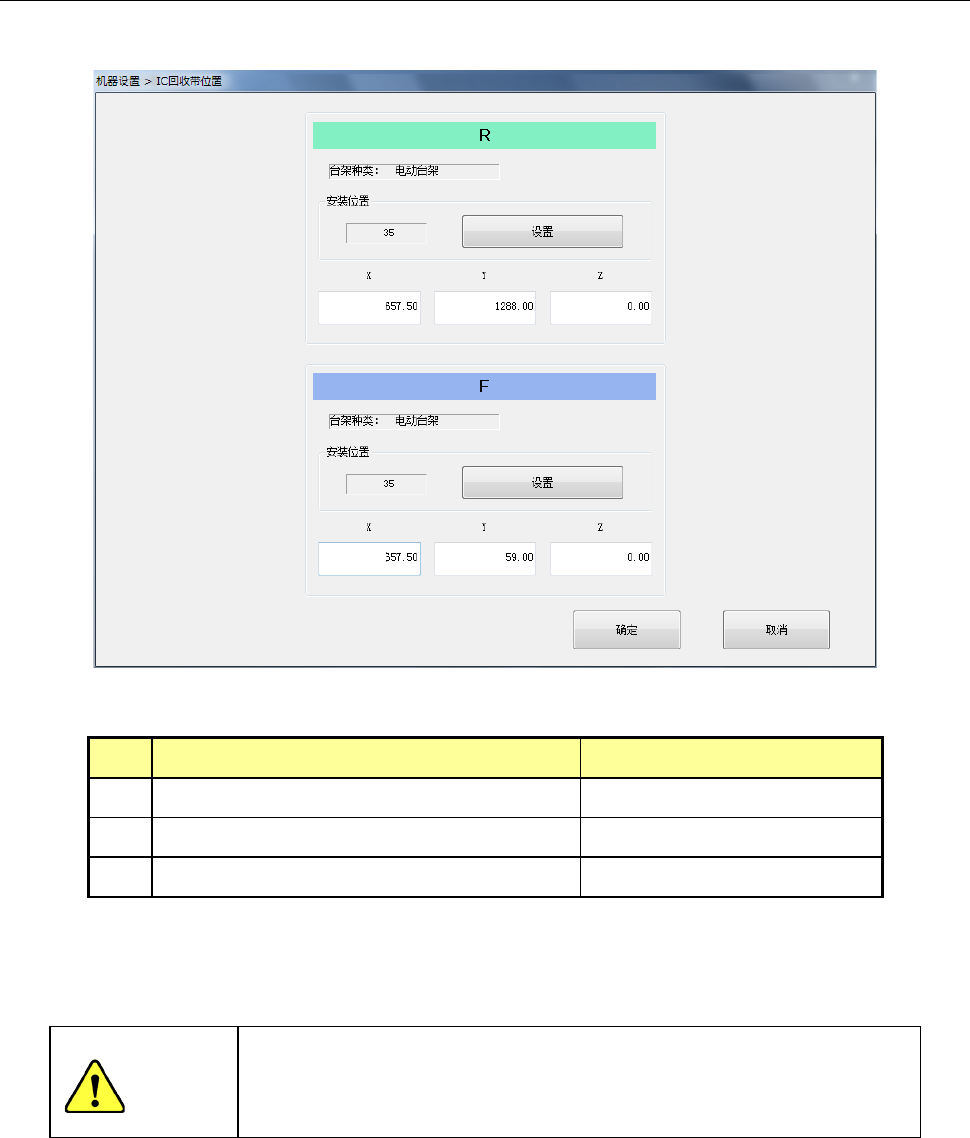

8-3-4-2 IC 回收带位置
选择IC回收带位置，会显示如下画面。
(1) 设置项目
No.
项目
设置内容
1
台架类型 IC 回收带的安装台架
2 IC 回收带安装位置(前/后，供料器孔号) IC 回收带安装位置
3 IC 回收带元件废弃位置 (X，Y，Z) IC 回收带的元件废弃位置
通过示教或用软键盘设置。
当输入焦点在X或Y上时可示教XY值，当输入焦点在Z上时可示教Z值。
· 为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要将脸
和头靠近装置。
· 在未设置安装位置的情况下进行生产程序优化时，有可能出现供料器
的配置与 IC 回收带重叠。
注意
