第 2 部 功能详解篇 第 12 章 选项组件
12-28

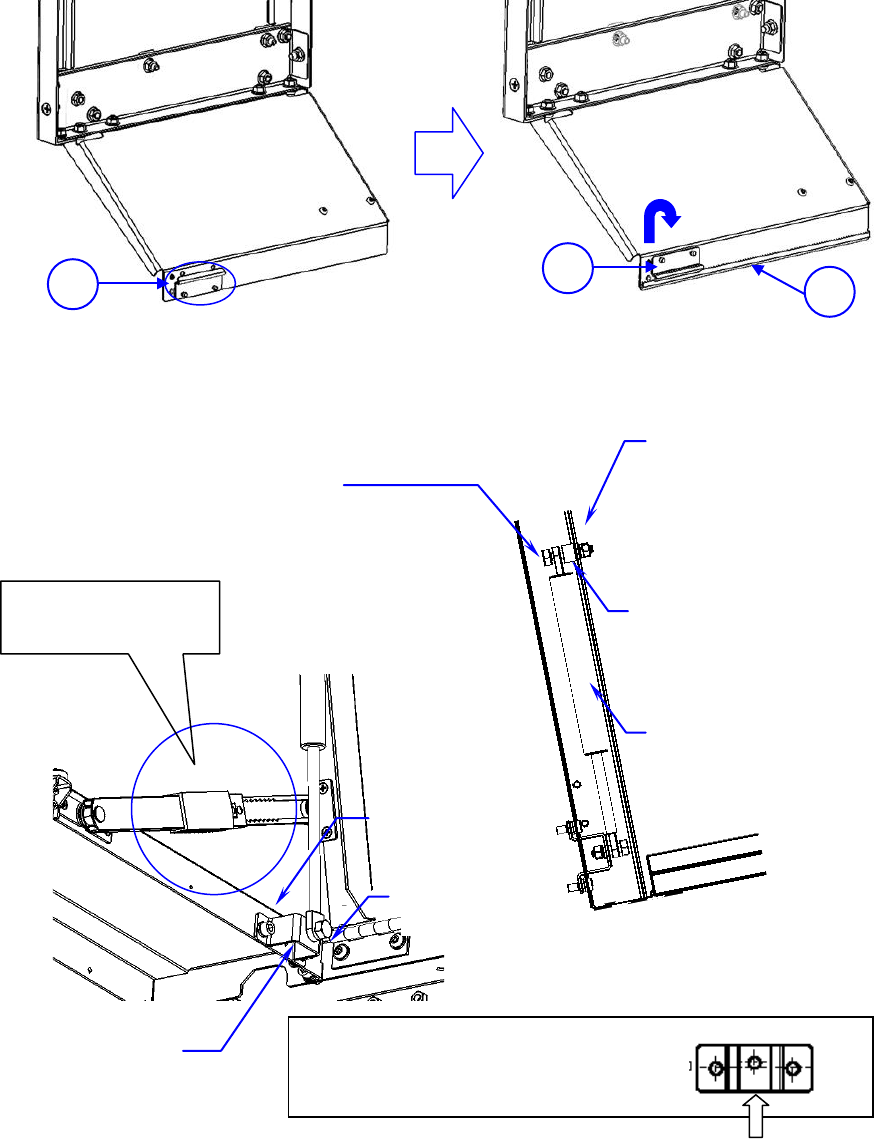

5) 请将⑧翻转过来，安装附带的边缘护杆⑨。
从装置后侧观察，拆下左侧的气弹簧。请将箭头所指示的配件拆下。
操作中，请锁定护罩稳定锁，以防安全罩落下。
调整安装时
GAS_SPRING_BR 的安装位置，
要使中央孔朝着稍靠上方向进行安装。
40128782
GAS_SPRING_SPACER
NM6060001SC NUT
WP0641601SC WASHER
WS0610002KN
SL6061292TN
SCREW
SL6061292TN
SCREW
40122999
GAS_SPRING
(GAS_SPRING_BR)
8
8
9
护罩稳定锁
40128783
STEP_SCREW
第 2 部 功能详解篇 第 12 章 选项组件
12-29
(1) 主机设置

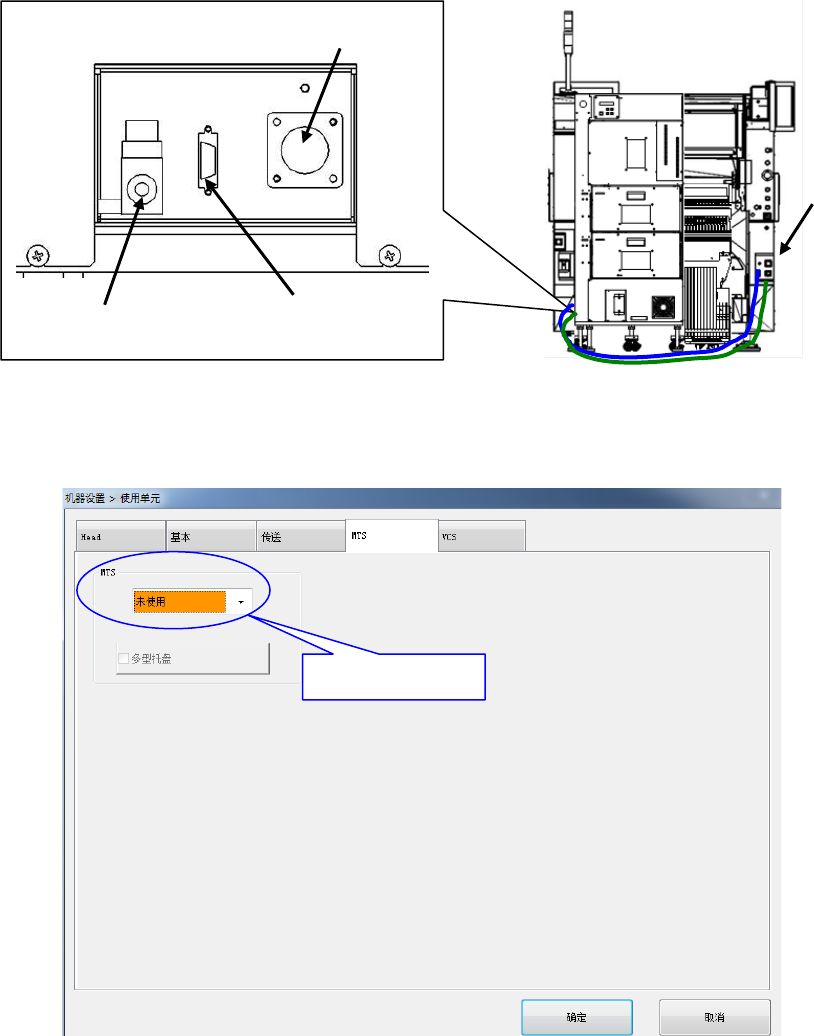

将电源线、通信线、气管与 RX-6 连接，将 TR8S 的漏电断路器设置为 ON，接通贴片机的电源。
在此阶段请勿将 TR8S 插入 RX-6 主机上进行操作。
不要进行返回原点，请在管理者以上的权限许可的状态下，在机器设置「使用单元」中选择「TR8S」
保存后关闭一次电源。
缆线
气管
电源线插口
气管 通信接口
下拉菜单
第 2 部 功能详解篇 第 12 章 选项组件
12-30
(5)TR8S 的安装设置
请将 4 个①调节器调高，变为仅用 4 个②脚轮支撑的状态。
请调整对齐，使主机挡块的 2 个橡胶的中间以及固定台架的锁定轴与台架底座之间的高度相同（参见
下图）。
请按照下图进行水平调整，将水平仪放置在 Y 单元上，保持脚轮高度的关系在±4 刻度以内。
（使用的水平仪为 1Div＝0.05mm/M）
请将托盘安装到 Y 单元上，留出放置水平仪的空间。
水平仪要设置处于白色树脂的上面。
水平仪设置大致位置
将 TR8S 设置到 RX-6 主机后，要使 4 个调节器接地，提高 4 个脚轮。请尽量平均旋转 4 个调节器使其
接地。
・ 脚轮过高时→
贴片头动作时，有时可能与贴片头
接触。
・脚轮过低时→
有时可能与台架底座接触。
・水平调整完成后，请将水平仪从装置
上取出来。否则可能在后面的工序
中与贴片头接触。
水平调整注意事项
1
1
2
2
主机挡块
锁定轴与台架底座之间
