4-3-3-1 基本设置

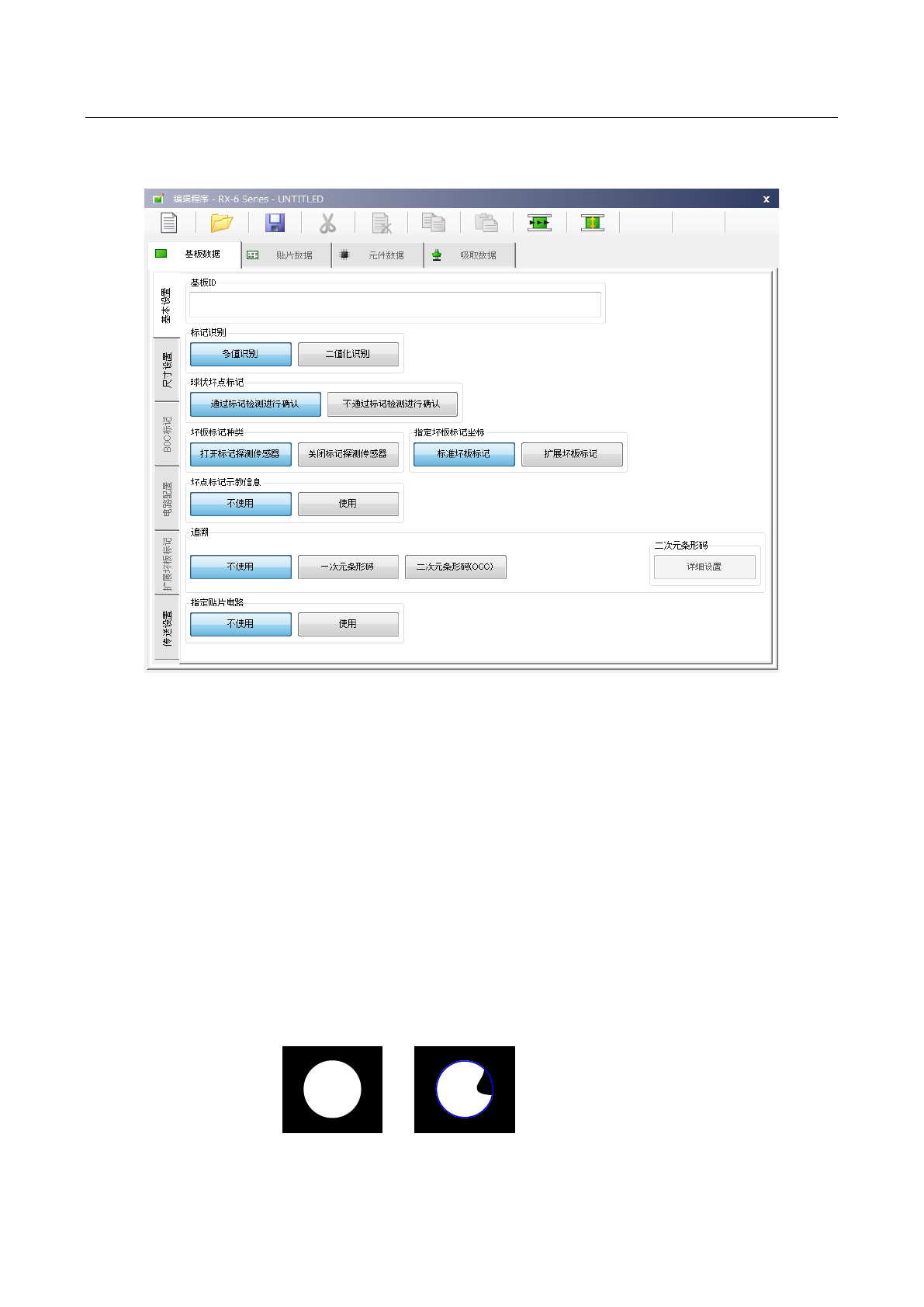

选择画面左侧的[基本设置]选项卡，即可显示「基本设置」的各项目。
请按照生产基板输入相应项目或进行选择。
在基板数据中，进行以下(1)～(9)的设置。
1)基板 ID
可以添加补充说明基板名的“注释”。
最多可输入60个字符的英文字母、数字及符号。
该ID设置因会在制作生产程序，以及生产中显示，所以，推荐使用简单明了，便于理解的名称。
另外，也可省略输入。
2)标记识别
基板全体标记（BOC标记及区域标记）的识别有2种方法可供选择。
请根据标记的状态进行选择。
◆ 多值识别：
利用OCC摄像机所得的全部信息，利用匹配方式进行标记识别。
因使用的信息多，可有效防止噪音干扰。一般情况下请选择此项。
注册标记 识别标记
※在识别时，即使外形略有欠缺，在获得一定的一致度情况下也会识别OK。
第 1 部 基本篇 第 4 章 制作生产程序
4-10
◆ 二值化识别：
当多值识别发生错误时，请选择二值化识别。
但当标记边界拍摄不清晰时，其精度要低于多值识别。
3)球状坏点标记（全坏板标记）
设置检测出全坏板标记时是否进行坏板标记识别。
4)坏板标记种类
设定检测出坏板标记时的贴片动作。
◆检出标记时不贴片：
如果检出标记时不进行贴片动作，请选择此项。
◆检出标记时贴片：
如果检出标记时要进行贴片动作，请选择此项。
5)指定坏板标记坐标
设置坏板标记坐标是从电路原点开始，还是从基板原点开始。
另外，当使用多个基准电路时选择扩展坏板标记后，将从基准电路原点开始。
◆标准坏板标记 ：
坏板标记坐标以电路原点为起点指定，坏板标记设置为各电路相同位置时，选择此项。
◆扩展坏板标记 ：
坏板标记坐标以基板原点为起点指定，可以设置为与电路间距不为等间隔坐标。
6)坏板标记示教信息
选择是否使用生产程序的坏板标记示教信息。
7)追溯（IFS-NX 选项）
◆不使用：不使用条形码处理（追溯跟踪）时请选择此项。
◆一次元条形码：使用一次元条形码(条形码)进行生产时请选择此项。
◆二次元条形码（OCC）：使用二次元条形码(二维码)（OCC）进行生产时请选择此项。
※选择二次元条形码（OCC）时，[详细设置]按钮会变为有效，可进行详细设置。
※有关详细设置，请参见 IFS-NX 附带的『IFS-NX 使用说明书』。
8）指定贴片电路
基板构成设置为多电路板时，可选择跳过贴片的电路。
第 1 部 基本篇 第 4 章 制作生产程序
4-11
(1) 设置基板二次元代码位置

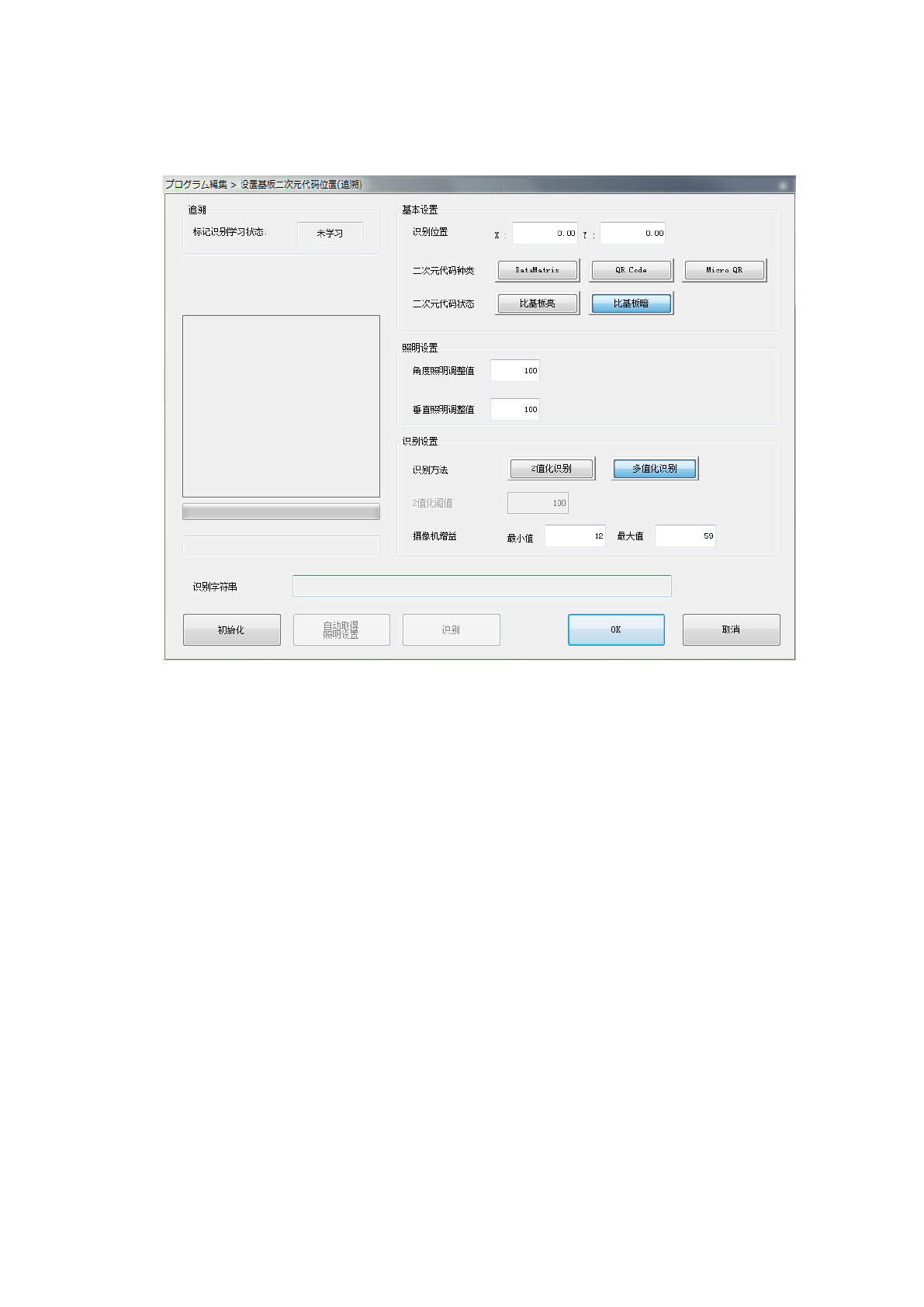

按下追溯的详细设置按钮，显示如下画面。
设置追溯中使用的二次元代码。
1)识别位置
输入从基板原点起始的二次元代码坐标。
2)二次元代码种类
选择要识别的二次元代码种类。
3)二次元代码状态
设置二次元代码拍照时拍摄成什么样子。
4)照明设置
设置拍照时的角度照明、垂直照明的照明亮度。
5)识别方法
选择识别二次元代码时，是多值识别、还是二值化识别。
6)摄像机增益
设置拍照时摄像机的增益。
7)设别字符串
显示二次元代码识别取得的字符串。
