第 2 部 功能详解篇 第 12 章 选项组件 12 - 112 刮板单元 (3) 焊锡供给位置 1) 焊锡的供给 位置要在面前进行供 给。 ※焊锡的供给切 勿在元件贴片 过程 中进行。 请在 停止托盘的旋 转 后，再进行 供给。 (4) 刮板的装卸 1 ） 确认主机电源 已关闭 。 拧松 旋钮拆下刮板 单元 。 转印 位置 焊锡供给 位置 托盘旋转 方向 旋钮
第 2 部 功能详解篇 第 12 章 选项组件
12-111

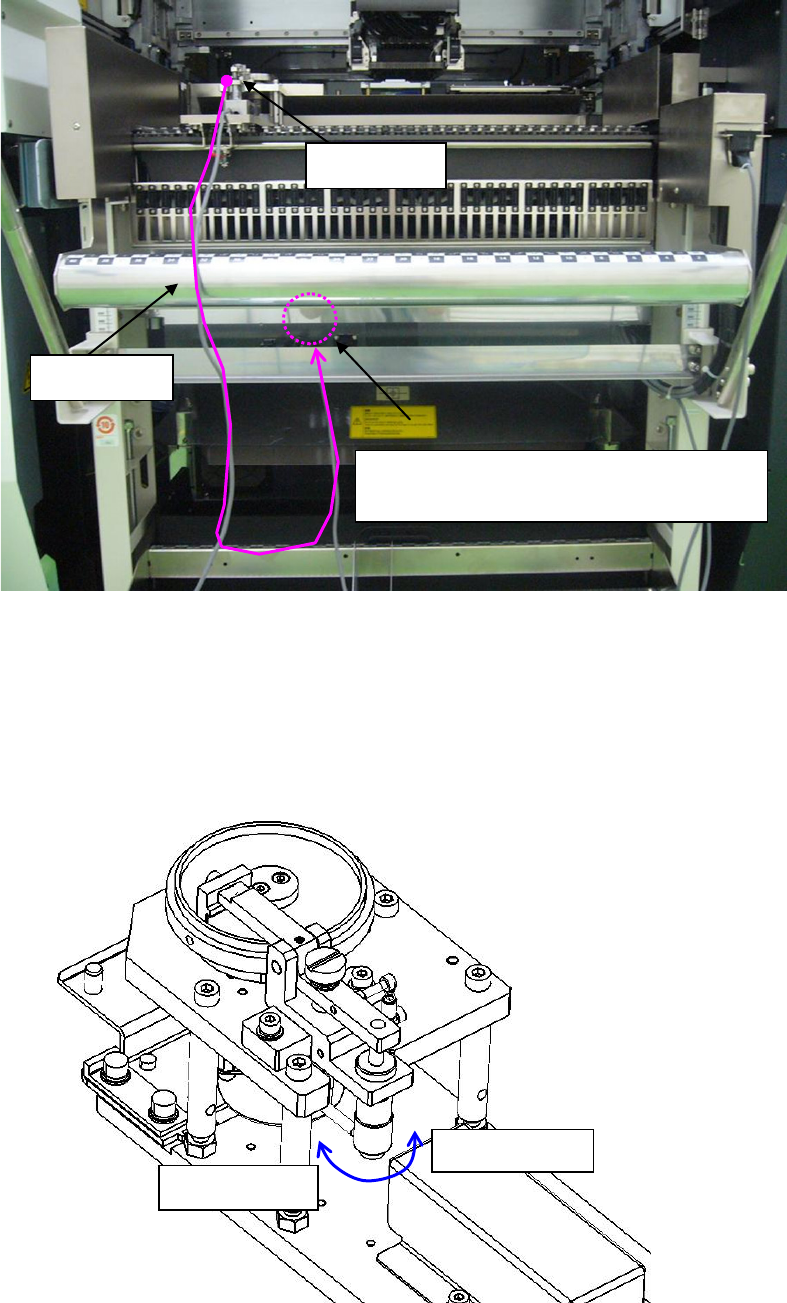

将旋转型转印装置的电缆插进「ROTARY_FLUXER_CABLE_ASM (接口部)」。
请打开旋转型转印装置的电源开关。
※电源线要在主机电源关闭的状态下进行插拔。
由于电源线较长，请妥善保管电源线，勿使其损伤。
(2)焊锡膜厚度的调整方法
1） 通过旋转微型计量器，可调整成任意的膜厚度。
※请在设置时调整膜厚。
切勿在元件贴片过程中进行调整。
如果刮板接触到托盘使其停止，可能会损坏刮板。
ROTARY_FLUXER_CABLE_ASM
(接口部)
电源线
电源开关
使膜厚变厚
使膜厚变薄
第 2 部 功能详解篇 第 12 章 选项组件
12-112

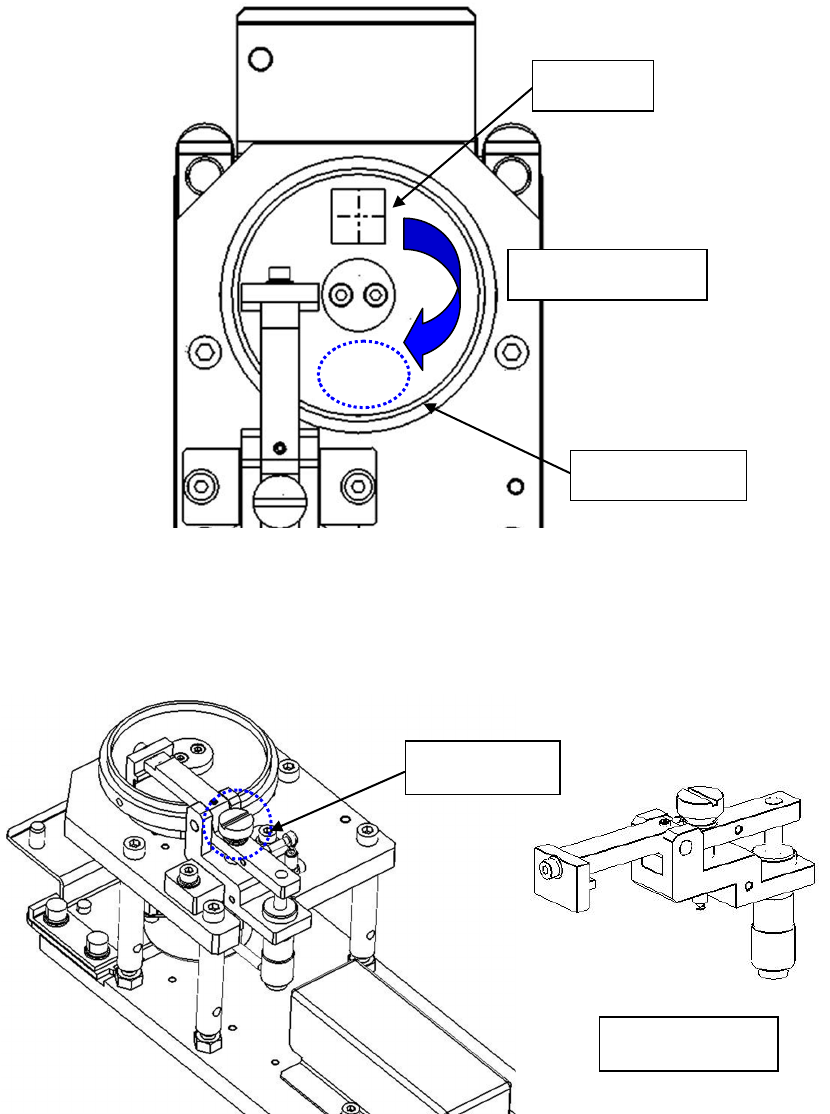

刮板单元
(3)焊锡供给位置
1) 焊锡的供给位置要在面前进行供给。
※焊锡的供给切勿在元件贴片过程中进行。
请在停止托盘的旋转后，再进行供给。
(4)刮板的装卸
1） 确认主机电源已关闭。
拧松旋钮拆下刮板单元。
转印位置
焊锡供给位置
托盘旋转方向
旋钮
第 2 部 功能详解篇 第 12 章 选项组件
12-113

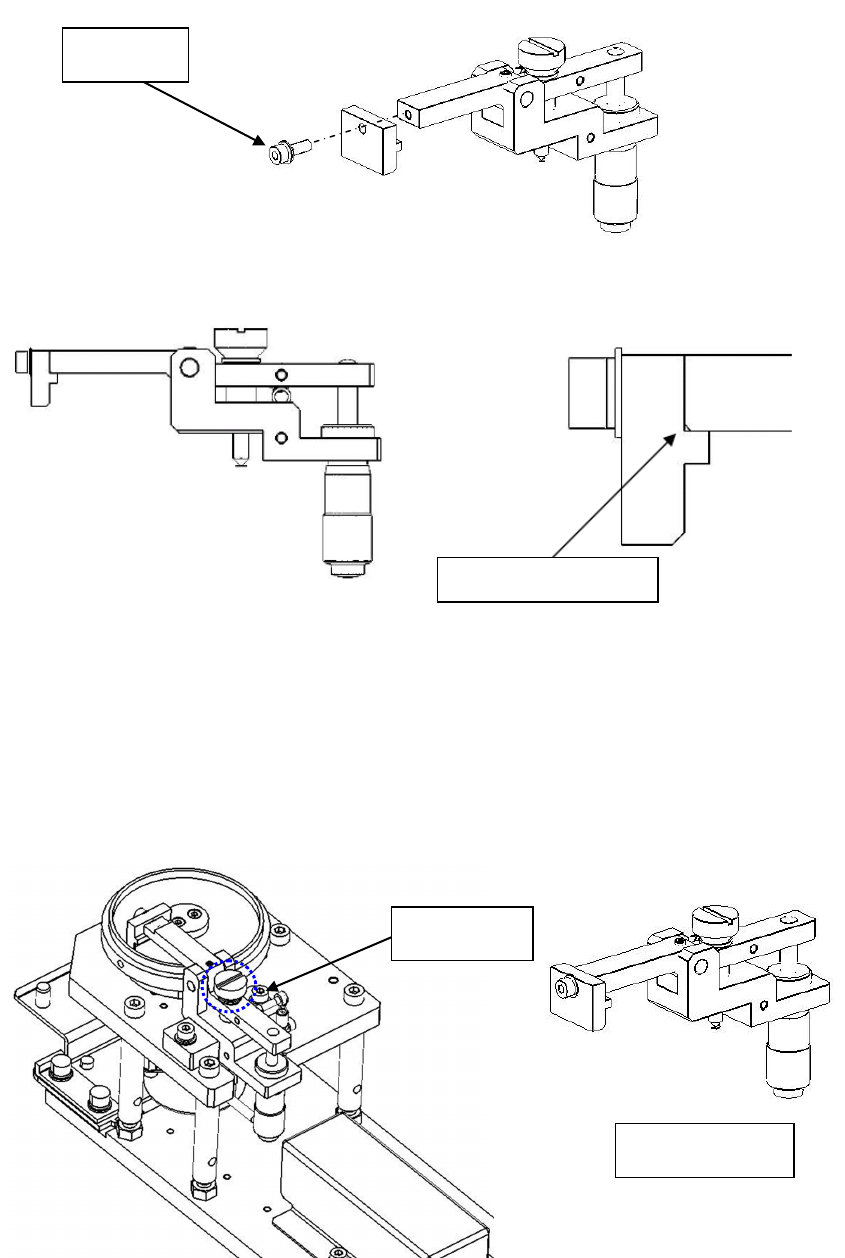

2）拆下刮板的螺丝(M3)。
3）更换新的刮板。
4）更换完成后，按照相反的步骤将刮板单元安装到旋转型焊锡转印装置上。
(5)托盘的装卸
1） 确认主机电源已关闭。
拧松旋钮卸下刮板单元。
螺丝（M3）
按压此面安装
刮板单元
旋钮
